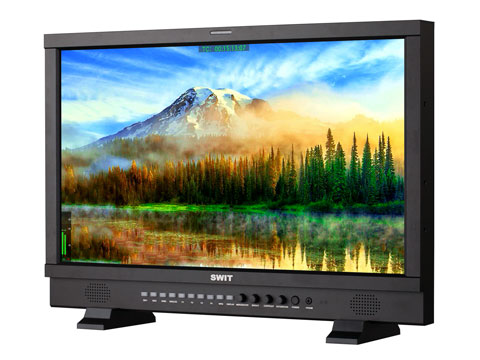

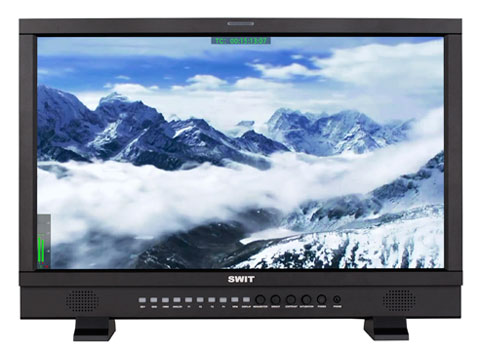

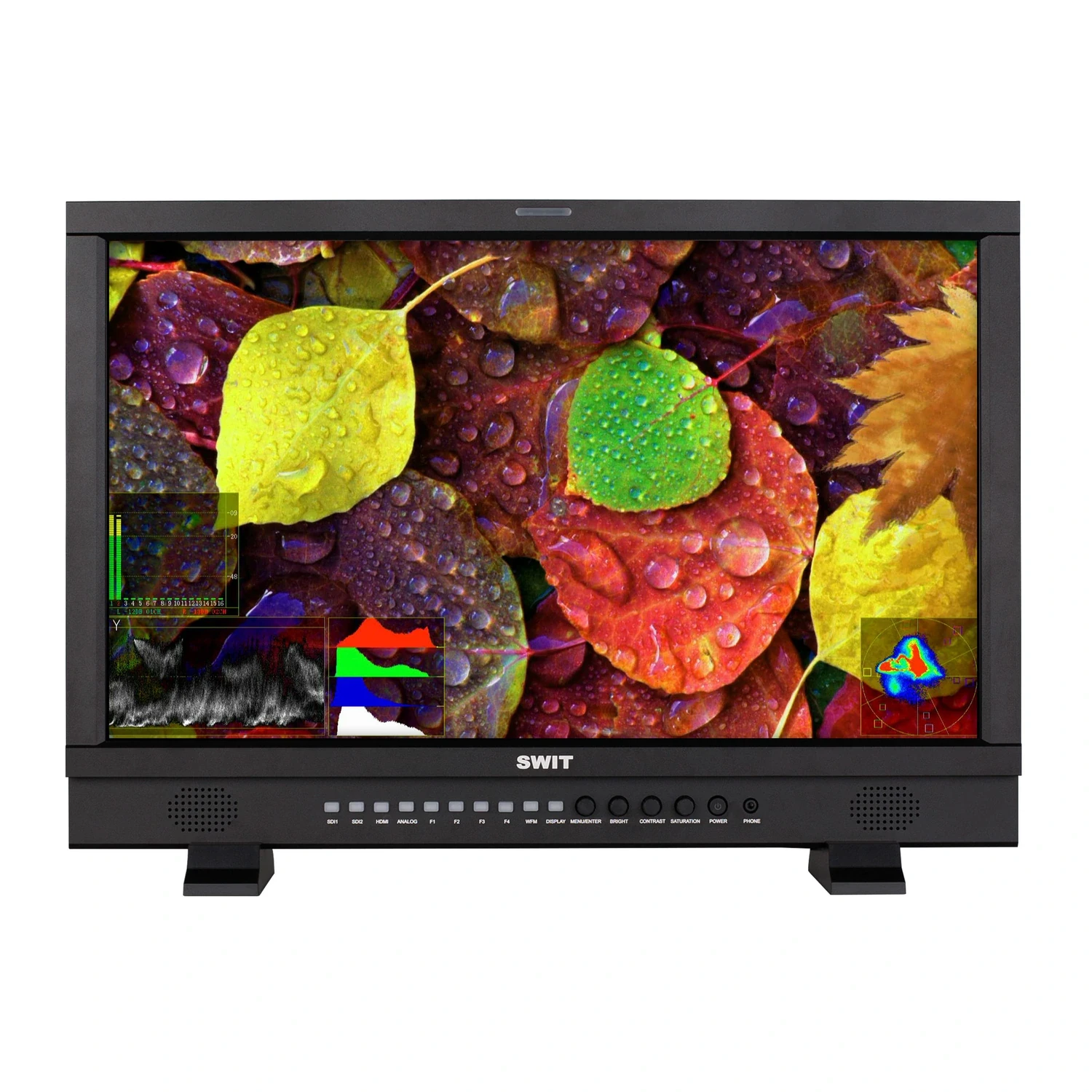

SWIT S-1243FS 23,8" HD LCD stúdiómonitor

A SWIT S-1243FS egy 23,8" Full HD stúdió LCD monitor 1920×1080 felbontással és 2x SDI, HDMI, Y/Pb/Pr, VGA és kompozit bemenetekkel.

23.8 hüvelykes Full HD 3GSDI&HDMI Full HD stúdió LCD monitor

• 23.8 hüvelykes LCD panel, 1920×1080 felbontás
• 2K/3G/HD/SD-SDI( x2 ), HDMI monitorozás
• Y/Pb/Pr, VGA, CVBS monitorozás
• 2 csatornás beágyazott hangmérők riasztással
• Válasszon ki 2 tetszőleges hangcsatornát a kimenethez
• Peaking fókusz asszisztens (piros/kék kapcsoló)
• AFD, időkód, H/V késleltetés
• TSL UMD és szöveges TALLY kijelzés
• Biztonsági jelző 4:3/13:9/14:9/15:9/1.85:1/2.35:1
• Hamis szín, R/G/B/Mono, Zebra csíkok, belső színsáv
• V-rögzítésű / aranyfoglalatos akkumulátorlemez választható
• USB firmware frissítés

23.8 hüvelykes Full HD stúdió LCD monitor

IPS LCD panel, LED háttérvilágítás

Az S-1243FS 23,8 hüvelykes IPS (In-Plane Switching) LCD panelt alkalmaz, Full HD 1920×1080 felbontással és LED háttérvilágítással, 1000:1 kontraszttal a pontos színvisszaadás érdekében. A betekintési szög vízszintes: 178° / függőleges: 178°.

Több formátumú bemenet/kimenet

AzS-1243H támogatja
2K/3G/HD/SD-SDI bemenet×2
2K/3G/HD/SD-SDI hurok ×2
HDMI bemenet ×1
HDMI hurok×1
YUV bemenet ×1
VGA bemenet ×1
CVBS bemenet ×1
CVBS hurok ×1
RS485 UMD bemenet×1
RS485 UMD kimenet×1
RS232C UMD bemenet ×1
RS485 GPI bemenet ×1
L/R analóg audio bemenet×1

Digitális audió-kiolvasás

2-képernyős hangmérők kijelzése + hangriasztás SDI/HDMI alatt

Az S-1243H támogatja a 2-képernyős hangmérőket SDI és HDMI bemenet alatt. A hangmérő zöld, és sárgára vált, ha meghaladja a -20 dB-t, és pirosra vált, ha meghaladja a -9 dB-t. A ch-1 és ch-2 de-embedded hang 3,5 mm-es fejhallgató aljzaton és hangszórón keresztül kimeneti
Ha a hangérték túl alacsony, vagy nincs beágyazott hang, akkor a hangsávban a "MUTE" vagy "UNLOCKED" felirat jelenik meg

UMD és szöveges-található kijelző

TSL 3.1/4.0 protokoll

Az S-1243H támogatja a TSL 3.1/4.0 protokoll UMD és Text-Tally kijelzését, 1-126 TSL cím kiválasztásával és legfeljebb 8 betű megjelenítésével. Az UMD bemenetek RS485 vagy RS232C porton keresztül, a kimenetek pedig RS485 porton keresztül.

USB firmware frissítés

Az S-1243H szabványos USB portot biztosít a firmware frissítéséhez. A felhasználók letölthetik a legújabb firmware fájlt egy USB pendrive-ra, és közvetlenül az S-1243H monitorba helyezhetik a frissítéshez, PC csatlakozás nélkül.

Többféle áramforrás

AC-adapter / V-csatlakozó / aranycsatlakozó

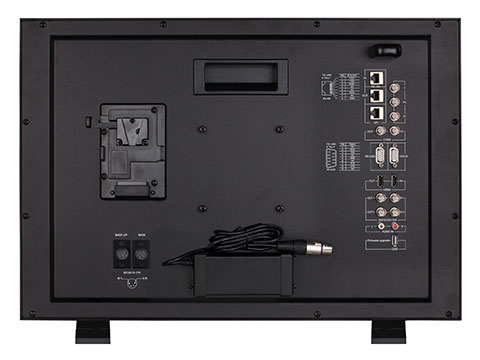

Az S-1243H egy 4-tűs XLR aljzatot biztosít a DC 11-17V-os egyenáramú bemenethez, valamint V-mount vagy Gold mount lemezt a kültéri használathoz.

3 színű TALLY fény

RS485 bemeneti jel

A Tally lámpa három színnel rendelkezik: Piros, zöld és sárga. A felhasználók meghatározhatják az RS485 port csapjait a TALLY fények vezérléséhez.
