Sony AN-01

Logaritmikus-periodikus felépítésű antenna beépített kis zajú erősítővel a Sony helyhez kötött vevőihez és antennaelosztóihoz, például a DWX sorozat készülékeihez (DWR-R03D, DWR-R02D) vagy a WD-850A-hoz. A 470–862 MHz-es sávot fedi le. Az erősítő erősítése 18, 10 vagy 0 dB-re kapcsolható, a 9 vagy 12 V-os tápellátást az antenna a vevőtől kapja a koaxiális kábelen, diverziti vételhez pedig két antennát használnak.

Irányított antenna saját erősítővel

A logaritmikus-periodikus antennát az adók felé kell fordítani, és ebben az irányban a gömbantennánál jobb vételi érzékenységet ad. A beépített kis zajú erősítő kiegyenlíti a hosszú koaxiális kábel veszteségét.

LPDA470–862 MHzERŐSÍTÉS 18 / 10 / 0 dBBNC-R · 9 / 12 V

Az erősítőt a vevő táplálja

Az antenna koaxiális kábellel a vevő vagy az antennaelosztó BNC csatlakozójához kapcsolódik, amely ugyanazon a kábelen 9 vagy 12 V-os tápot ad neki. Az erősítés 18, 10 vagy 0 dB-re kapcsolható; REMOTE állásban a feszültség határozza meg: 9 V esetén 10 dB, 12 V esetén 18 dB.

Két antenna a diverzitáshoz

Diverzitásos vételhez az AN-01 antennákat párban használják, legalább kb. 1,5 m-rel a padló fölött, egymástól legalább 1–2 m-re, csúcsukkal az adók felé.

Állványra vagy kézbe

A markolatos rúd PF1/2 menetes, a csomagban 5/8" és 3/8" menetátalakító is van; az antenna függőleges dőlésszöge állítható.

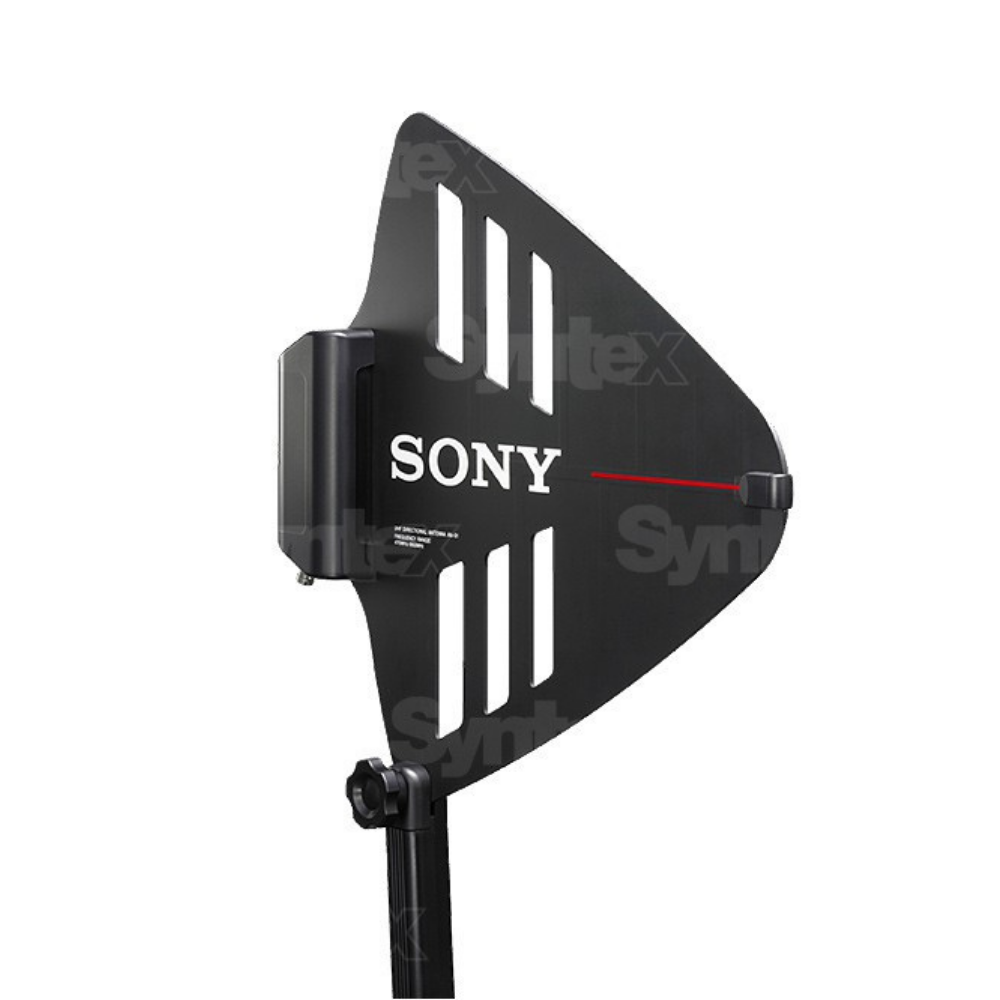

A Sony AN-01 irányított UHF antenna a Sony analóg és digitális vezeték nélküli mikrofonrendszereihez.

Fő jellemzők

• Antenna típusa: logaritmikus-periodikus dipólantenna (LPDA)
• Diverzitásos vételhez két AN-01 antenna használatos
• Egyetlen AN-01 antenna lefedi a 470–862 MHz-es frekvenciasávot
• Tápellátás 9 V vagy 12 V DC feszültséggel a vevőről, az antennakábelen keresztül
• Kapcsolható erősítés: 18 / 10 / 0 dB
• A csomagban mikrofonállványra szerelhető rúd markolattal is van
