Skaarhoj ETH-SDI Link

Az ETH-SDI Link Etherneten fogadja a TCP vagy UDP kameravezérlő adatokat, és beágyazza őket a 3G-SDI kimenetbe. A Blackmagic Design kamerák így SKAARHOJ panelekkel, ATEM keverő nélkül, akár távolról is vezérelhetők. PoE tápellátás.

A SKAARHOJ ETH-SDI Link híd az Ethernet alapú vezérlőrendszerek és az SDI-be ágyazott vezérlés között. Hálózaton fogadja a kameravezérlési információkat, és az SDI kimenetre továbbítja őket, így a SKAARHOJ vezérlők ATEM keverő nélkül irányítják a Blackmagic Design kamerákat. Az SDI bemenet a visszajelző képet fogadja, és több RCP adatai egyetlen SDI kábelen egyesíthetők.

Kameravezérlés IP-ről SDI-re

Kameravezérlő adatok Ethernetről közvetlenül SDI-be – stúdióba, közvetítőkocsiba és távoli produkcióhoz.

TCP/UDP → SDI3G-SDI be- és kimenetATEM nélkülPoE tápellátásDániában gyártva

Kameravezérlés ATEM nélkül

Az ETH-SDI Link a vezérlő adatokat közvetlenül a kamerához menő SDI jelbe ágyazza. A SKAARHOJ RCP-k vagy a Blackmagic Camera Control Panel így például egy URSA Broadcast G2-t is vezérelnek ATEM keverő nélkül.

Kevesebb kábel a rendezőben

Több RCP hálózati adatai egyetlen SDI vezetéken egyesülnek. A rendszer áttekinthetőbb, a kábelezés egyszerűbb.

Valódi távoli produkció

Valós idejű kameravezérlés ott is, ahol SDI kábelt húzni nem praktikus vagy lehetetlen. A vezérlő adatok hálózaton utaznak, és az ETH-SDI Link a helyszínen adja át őket a kamerának.

Hálózat és SDI egy rendszerben

Az ETH-SDI Link összeköti a modern IP vezérlést a bevált SDI infrastruktúrával. A meglévő eszközök maradnak, a kameravezérlés pedig az egész hálózatra kiterjed.

TCP és UDP

Mindkét protokollban fogadja a kameravezérlő adatokat 100 Mbit/s-os Etherneten.

Visszajelző kép

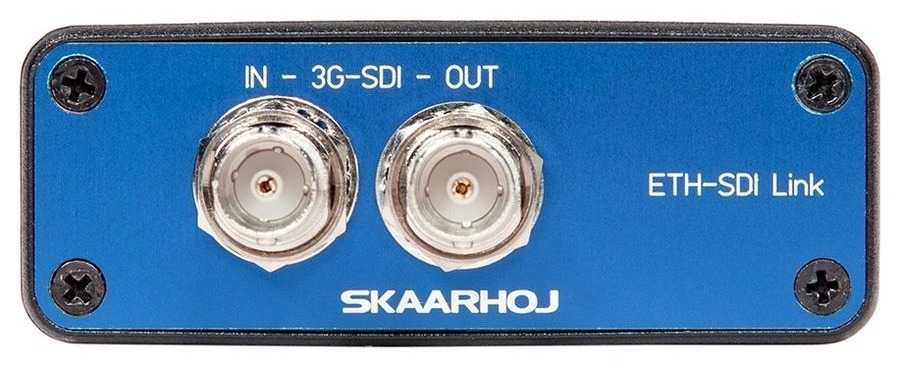

SDI bemenet a visszajelző jelhez, SDI kimenet beágyazott vezérlő adatokkal.

Egyetlen kábel

Tápellátás és adat PoE-n keresztül (IEEE 802.3af), alternatívaként DC bemenet.

Strapabíró kivitel

Kompakt, robusztus kialakítás igényes műsorszórási használatra, Dániában tervezve és gyártva.

Egy vezérlő a kamerához és a keverőhöz. A SKAARHOJ RCP Pro hálózaton két ETH-SDI Link egységnek küld adatot: az egyik SDI-be ágyazza egy Blackmagic Design kamerához, a másik egy ATEM keverőhöz továbbítja.

Kameravezérlés másik helyszínről. Az első helyszínen egy Blue Pill Server dolgozik ETH-SDI Linkkel és kamerával, a második helyszínen lévő RCP Pro hálózaton csatlakozik hozzájuk.

Három vezérlő, egy SDI kábel. Három RCP Pro vezérlő adatai egy switchen át az ETH-SDI Linkben egyesülnek egyetlen SDI vezetékké három Blackmagic Design kamerához.
