RED V-RAPTOR TACTICAL TOP PLATE W/ BATTERY ADAPTER (V-lock)

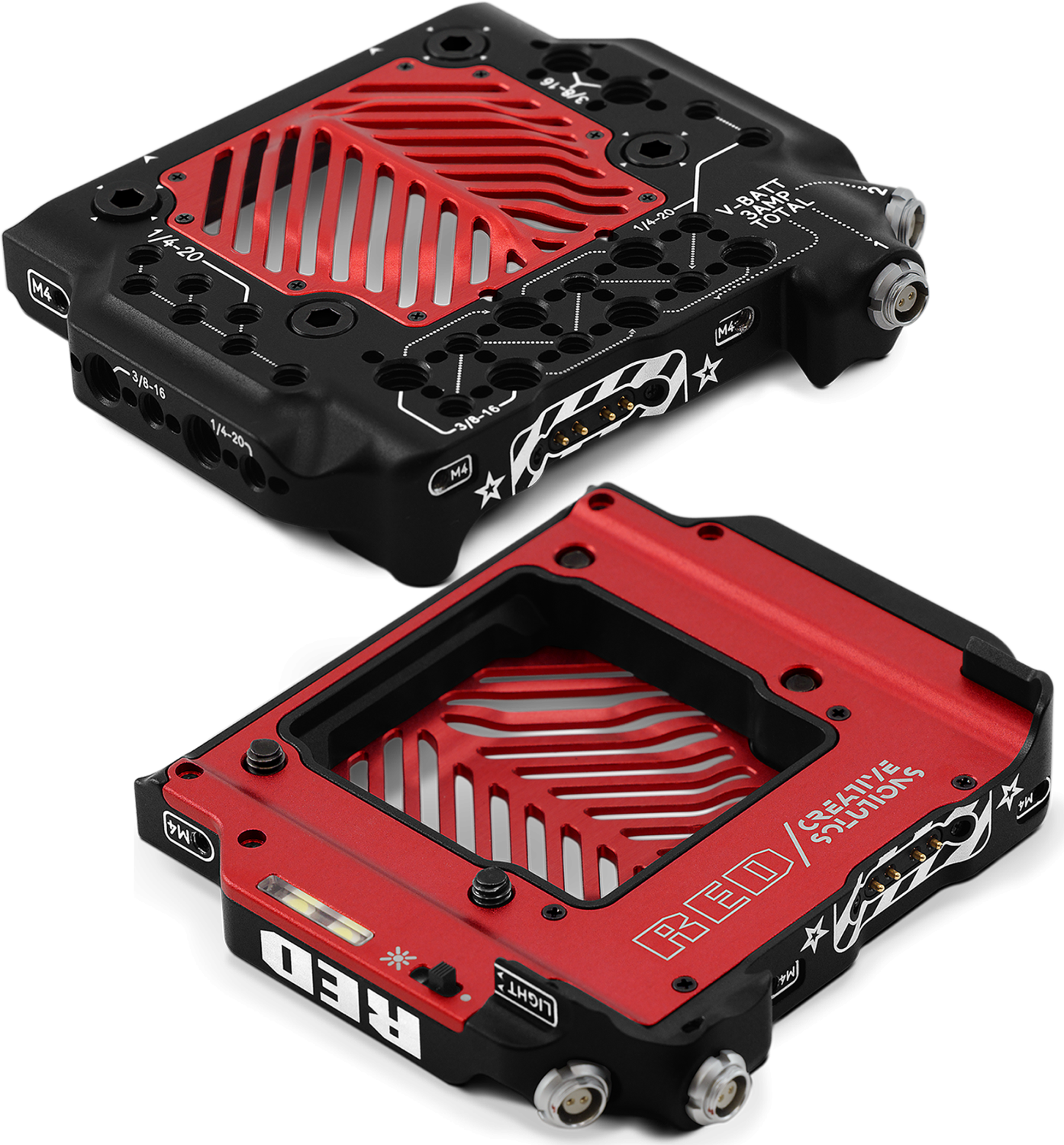

A V-RAPTOR™ Tactical Top Plate lehetővé teszi egy nagyobb akkumulátor biztonságos felszerelését a kamera hátuljára, valamint a tartozékok felszerelését/ellátását a Top Plate-ről. A Top Plate két 2-pin Aux tápkimenetet, segéd oldalsó LED-es világítást, több 3/8-16 és ¼-20 rögzítőmenetet és pogo csatlakozórendszert tartalmaz az akkumulátor adapterrel való összeköttetéshez.

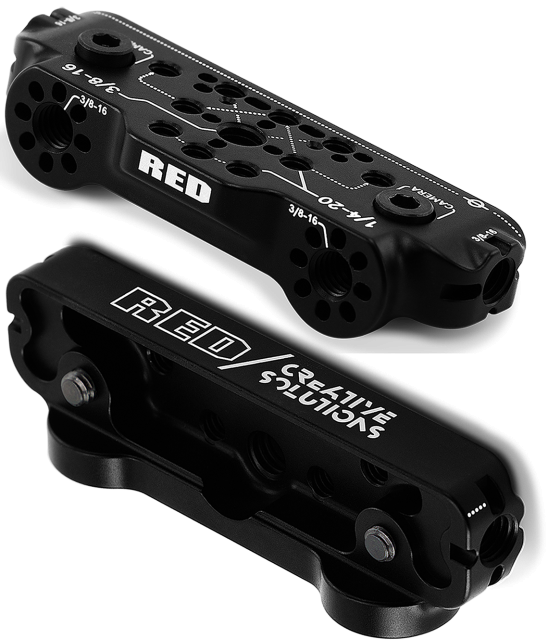

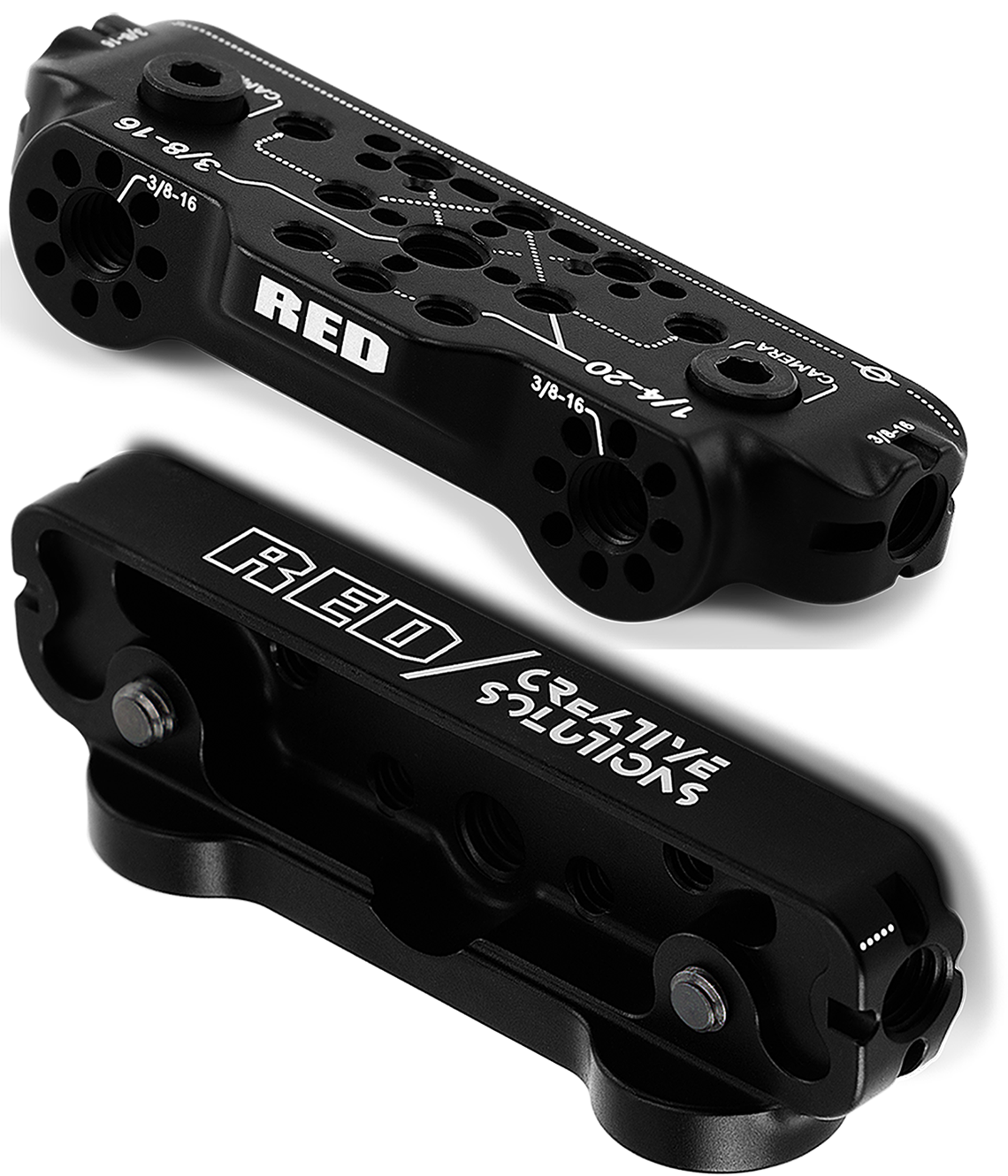

Az elülső sajtlemez további 3/8-16 és ¼-20 rögzítőmenetekkel rendelkezik. Ez a lemez a V-RAPTOR™ felső fogantyú és a hosszabbítók rögzítéséhez szükséges, ha a V-RAPTOR™ taktikai felső lemez fel van szerelve.

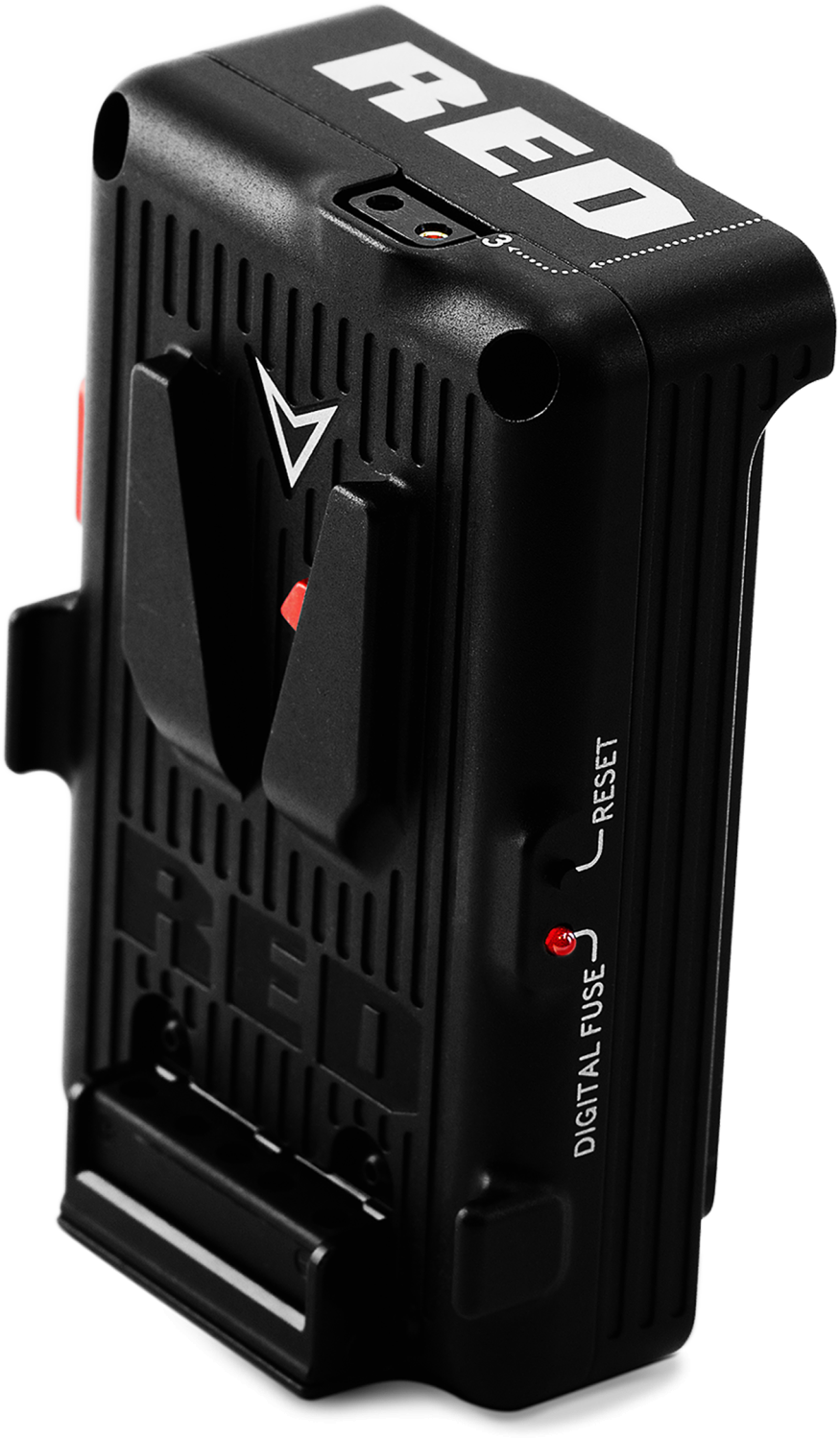

A V-Lock és a Gold Mount akkumulátor adapterek P-csap/D-csapot és E-Fuse biztonsági rendszert és pogo csatlakozórendszert tartalmaznak a Top Plate-hez való csatlakoztatáshoz. Ezek az adapterek lehetővé teszik, hogy a kamera teljes méretű V-Lock és Gold Mount akkumulátorokat fogadjon.

A V-RAPTOR™ Tactical Top Plate használható a DSMC3™ RED® Touch 7,0"-os LCD kijelzővel, a V-RAPTOR™ felső fogantyúval és hosszabbítóival, a kitámasztó fogantyúval és a mellékelt elülső sajtlemezzel.

MEGJEGYZÉS : Az SMBUS Pass-through funkció csak a V-Lock akkumulátor adapteren érhető el.

MEGJEGYZÉS: A V-RAPTOR Tactical Top Plate w/ Battery Adapter nem kompatibilis a ^DSMC®, ^DSMC2®, RED ^RANGER® vagy ^KOMODO® kamerarendszerekkel.

Problémák vagy hibaelhárítás esetén forduljon a support@cs.inc címre.

A V-RAPTOR™ Tactical Top Plate és akkumulátor adapter csomagok a következőket tartalmazzák:

A felső lemez rögzítéséhez:

1. Igazítsa a négy csavart a megfelelő ¼-20 lyukakhoz a kamera tetején lévő POGO csatlakozási pont mögött, és húzza meg az egyes csavarokat kereszt alakú mintát követve, hogy biztosítsa a lemezre gyakorolt nyomás egyenletes eloszlását.

2. Ezután választhat, hogy az elülső sajtlemezt, a DSMC3™ RED® Touch 7,0" LCD-t vagy a kitámasztó fogantyút rögzíti-e a felső lemez elé.

3. Ezután az akkumulátoradapter rögzítéséhez csúsztassa az adaptert a kameraváz hátsó V-Lock lemezére, és rögzítse mindkét felső csavart a felső lemezhez a merev csatlakozás biztosítása érdekében.

MEGJEGYZÉS: Előfordulhat, hogy kissé meg kell lazítania a felső lemez csavarjait, hogy az akkumulátoradapter csavarja illeszkedjen a felső lemezhez.

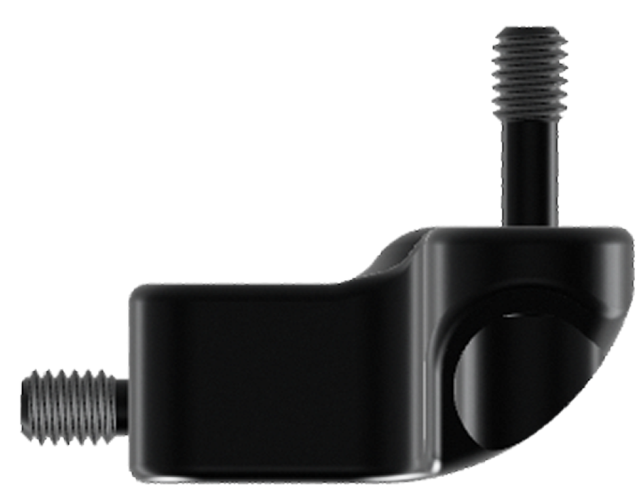

Az akkumulátor adapter aljára és az Arca lemez hátsó részére (a bővítő lap és a gyorskioldó platformcsomag tartozéka) további támasztékként rögzítheti az akkumulátortartó konzolt.
