Tilta Power Supply Module for DJI Video Transmitter - V Mount

A Tilta tápellátó modul közvetlenül a kamerán tartja a DJI Transmission videoadót vagy vevőt, és egyben áramot is ad neki. Az elülső lemez a kamera akkulemezére kerül, a hátsóra Gold Mount vagy V-Mount akkumulátor pattan — az pedig az adót és a kameraházat vagy a monitort is táplálja. Így nincs szükség tápkábelekre a rig egyes részei között. Alumíniumból és rozsdamentes acélból készül. Ez a V-Mount kivitel.

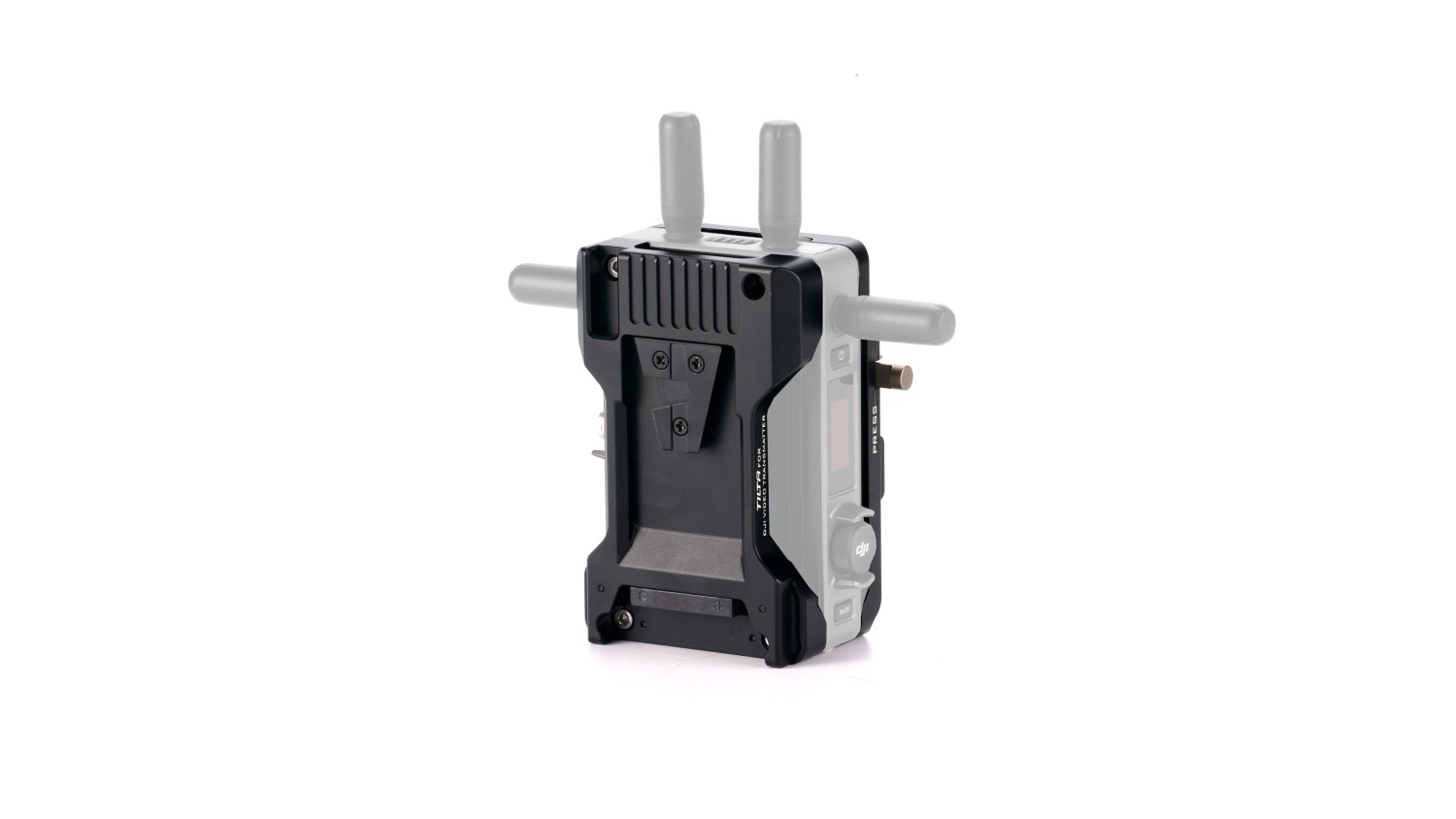

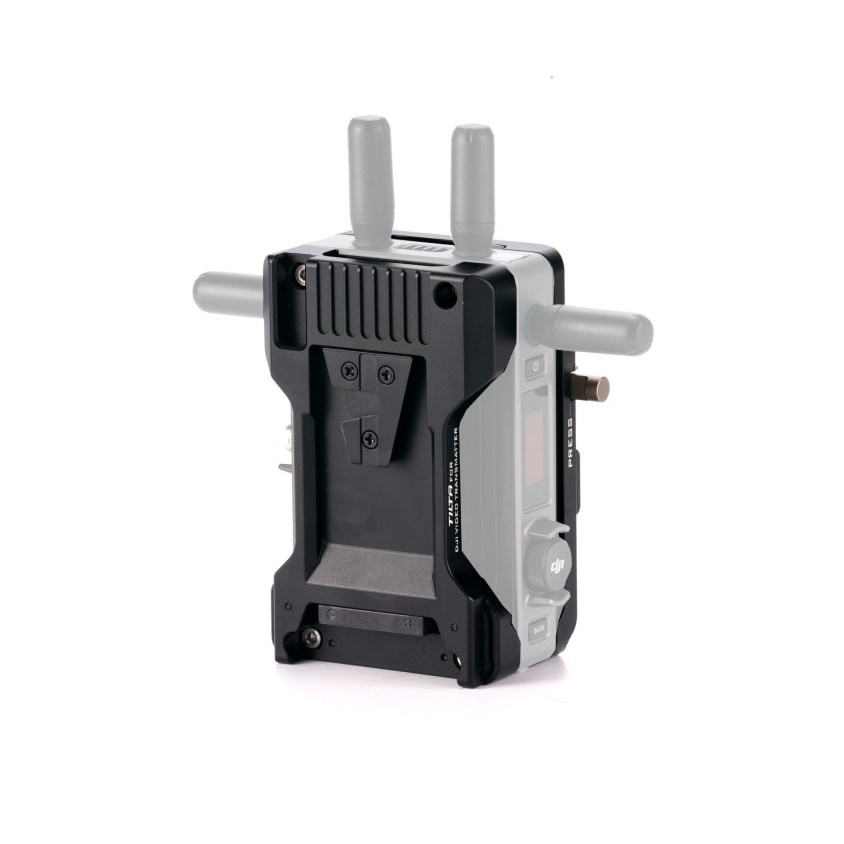

Ez a V-Mount kivitel: az akkumulátorfoglalat és a kamera felőli oldal is V-Mount.

Adó és akkumulátor egy lemezen

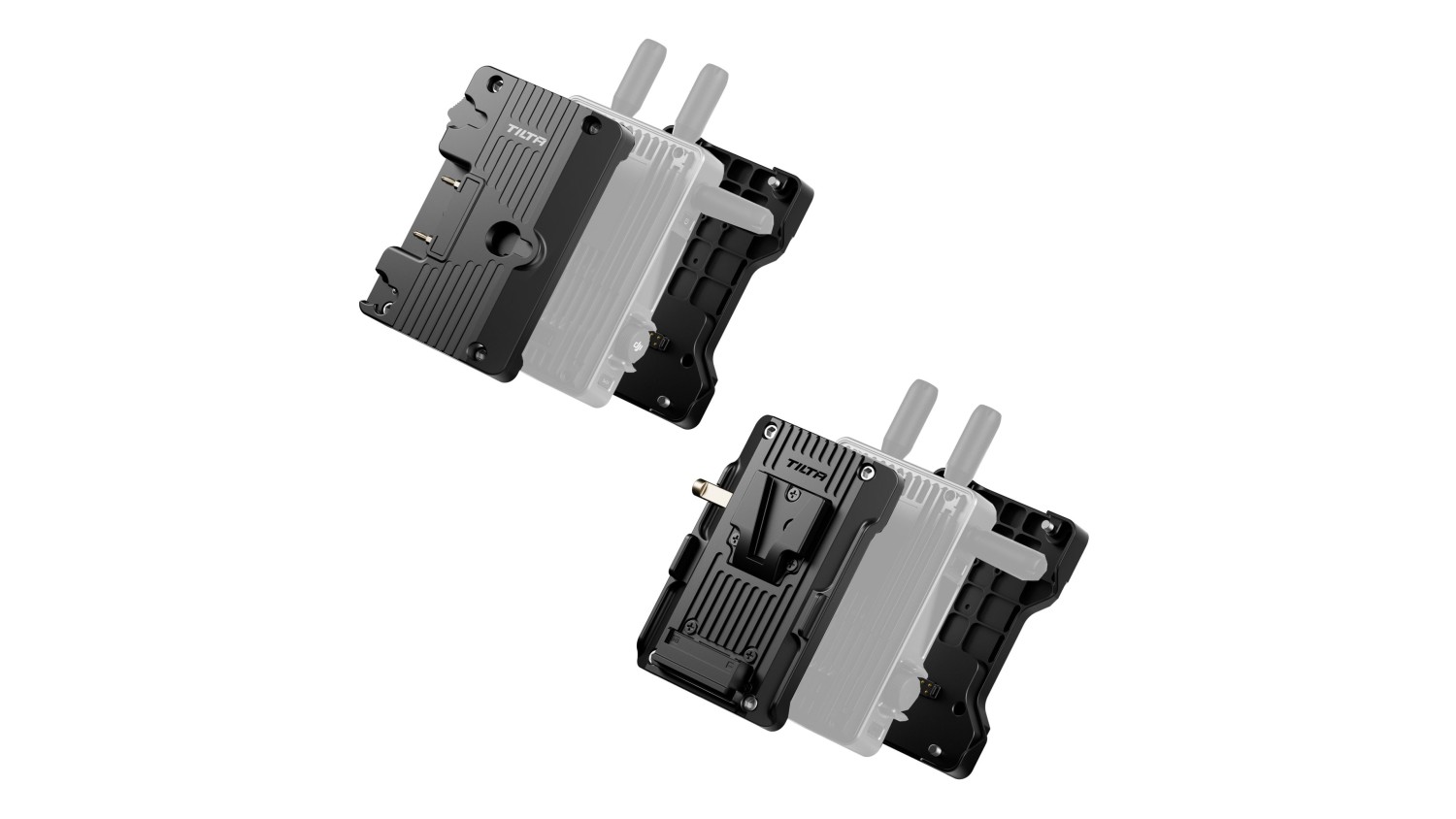

A modul egy elülső és egy hátsó lemezből áll, amelyeket a DJI videoadó oldalaira csavaroznak. Az elülső oldal ezután a kamera akkulemezére kerül, a hátsó fogadja az akkumulátort. Az adó így nem lóg karon vagy kábelen — ott ül, ahová általában az akkumulátor kerül.

Átmenő táplálás kábelek nélkül

A hátsó lemezen lévő akkumulátor táplálja az adót, és az áram a modulon át tovább megy a kameraházba vagy a vezeték nélküli monitorba. Az adó és a kamera között tehát nincs tápkábel, amely kiszakadhatna vagy összegabalyodhatna a többi vezetékkel.

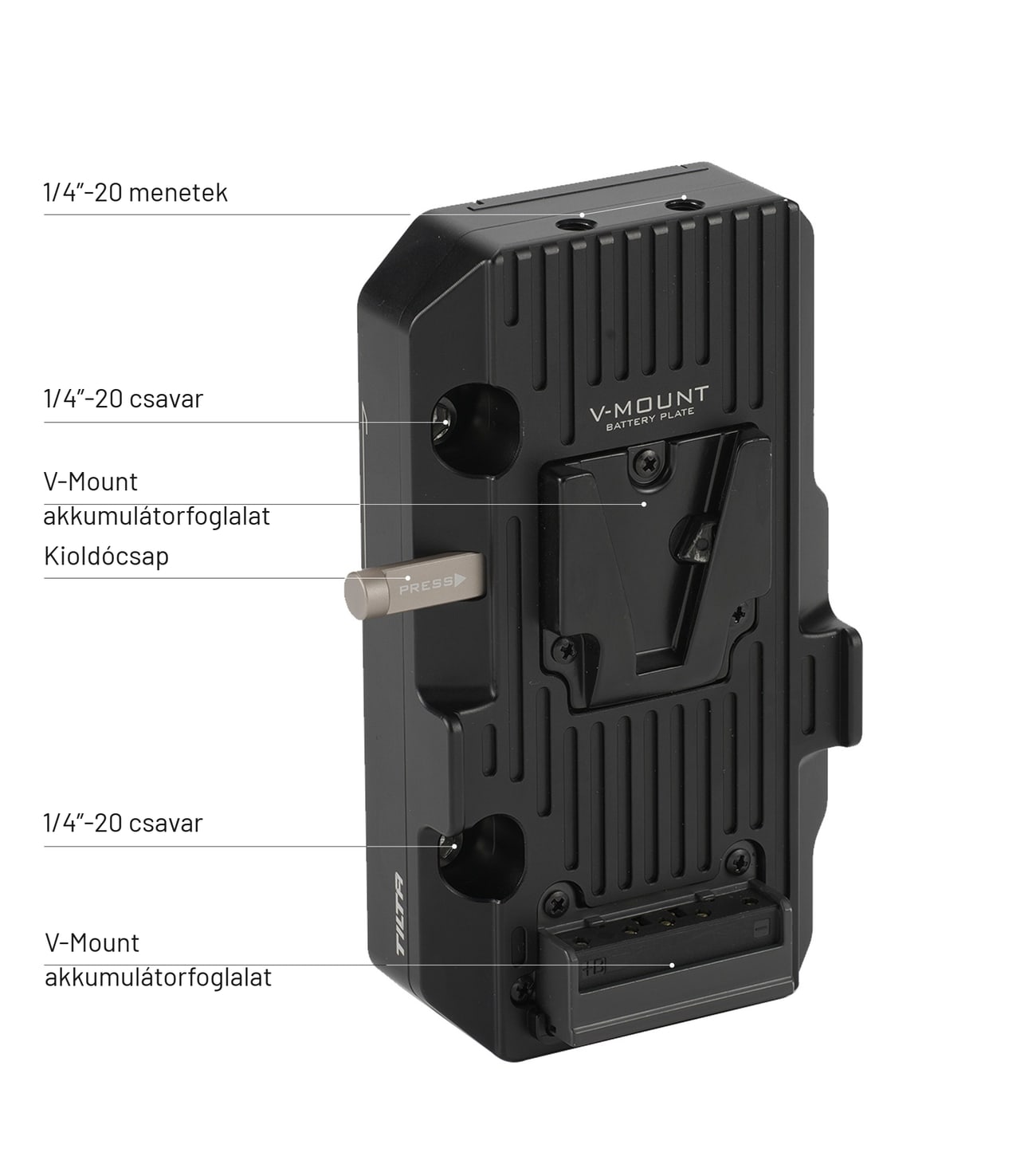

Mi hová rögzül

Mindkét lemezen 1/4”-20 menetek és csavarok találhatók további tartozékokhoz, az akkumulátor kioldócsapja és az akkumulátorfoglalat érintkezői. A modul így kiegészíthető csuklós karral, monitortartóval vagy hűtőegységgel.

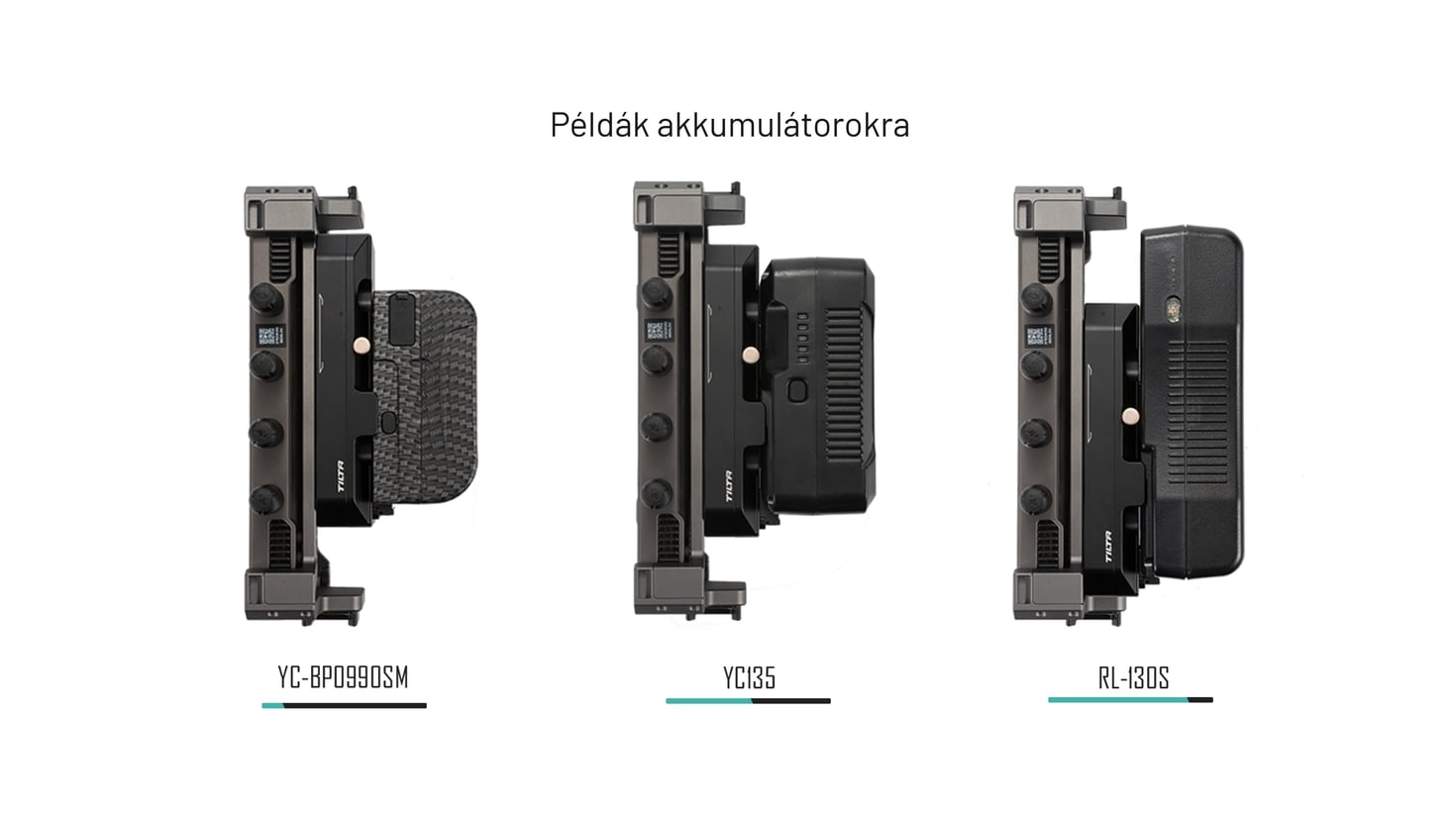

A modulhoz illő akkumulátorok

A gyártó YC-BP0990SM, YC135 és RL-130S akkumulátorokkal mutatja a modult. Az akkumulátor kapacitása dönti el, meddig bírja a rig — nagy V-Mount akkumulátorral az adó és a kamera is kitart egy egész forgatási napot.

A lemezek csak egyféleképpen illeszthetők

A lemezek csak egy helyzetben illeszthetők az adóra: az SDI csatlakozók az operatőr oldalára, az LCD a vezérlőgombbal az asszisztens oldalára kerül. Ezzel számoljon a rig építésekor, megfordítani nem lehet.

Amire érdemes figyelni

A modul önmagában nem akkumulátor és nem töltő — Gold Mount vagy V-Mount akkumulátorra külön van szükség.

A Tilta ehhez a modulhoz nem ad meg 26 V-os akkumulátorra vonatkozó korlátozást; nagyfeszültségű akkumulátor felhelyezése előtt ellenőrizze, milyen feszültséget bír a kamerája és az adója.
