Manfrotto Repro Arm with Double Camera Attachment

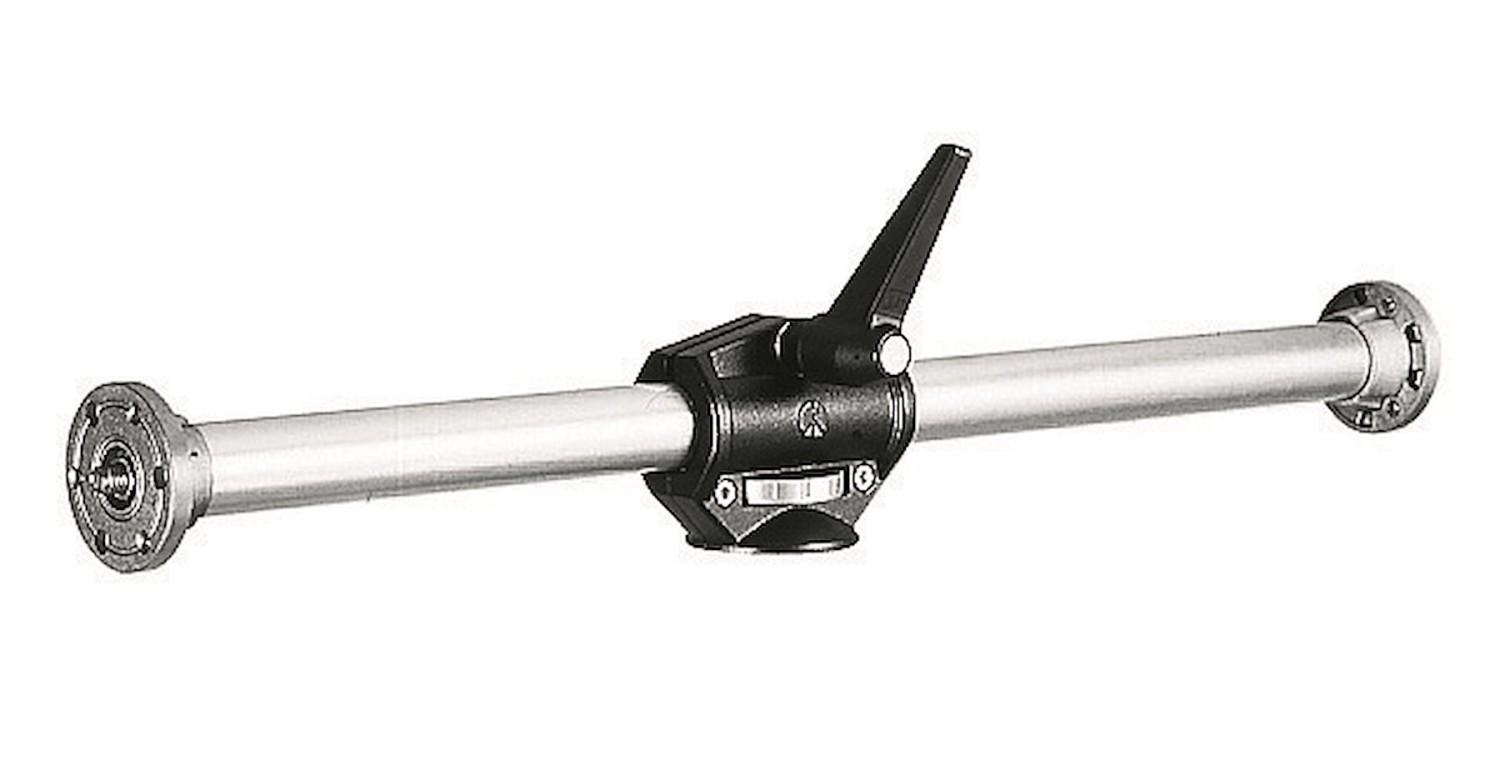

A Manfrotto 131D krómozott, 60 cm hosszú keresztkar, amelynek két végén két állványfej helyezhető el. Reprodukciós fotózáshoz, makrózáshoz és több nézőpontú összeállításokhoz használható. A központi tartó 3/8″-es belső menettel csatlakozik a megfelelő, 60 mm-es tárcsájú állványoszlophoz. A rúd vízszintesen eltolható és saját tengelye körül elforgatható, majd a központi karral rögzíthető. A kar tömege 1,2 kg; a fejek, fényképezőgépek és a tartóállvány külön választhatók.

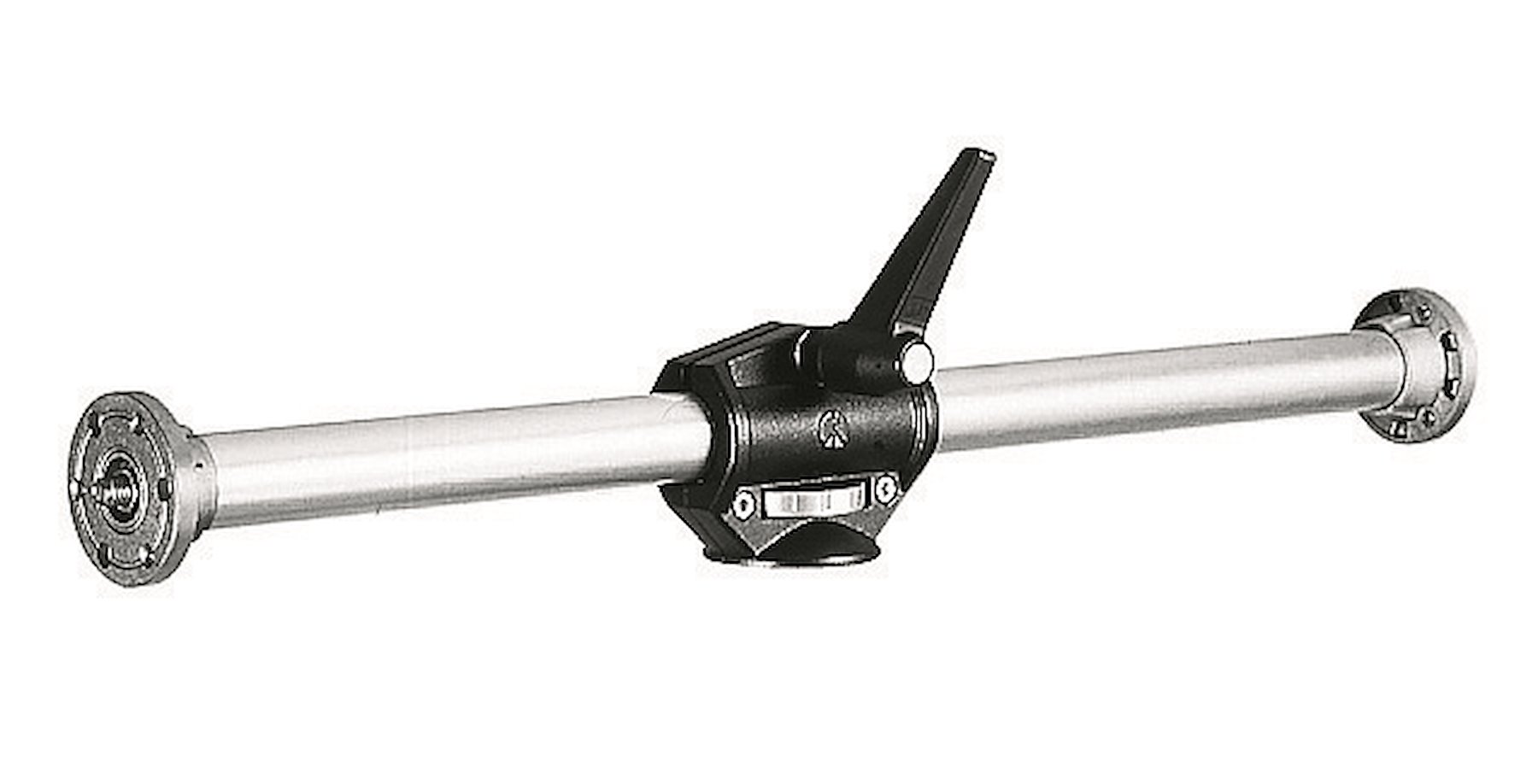

MANFROTTO 131D

Két fej egy keresztkaron

Helyezzen két állványfejet a 60 cm-es keresztkar két végére. A rúd eltolásával és forgatásával reprodukciós vagy makró összeállítást állíthat be.

60 cm1,2 kg3/8″

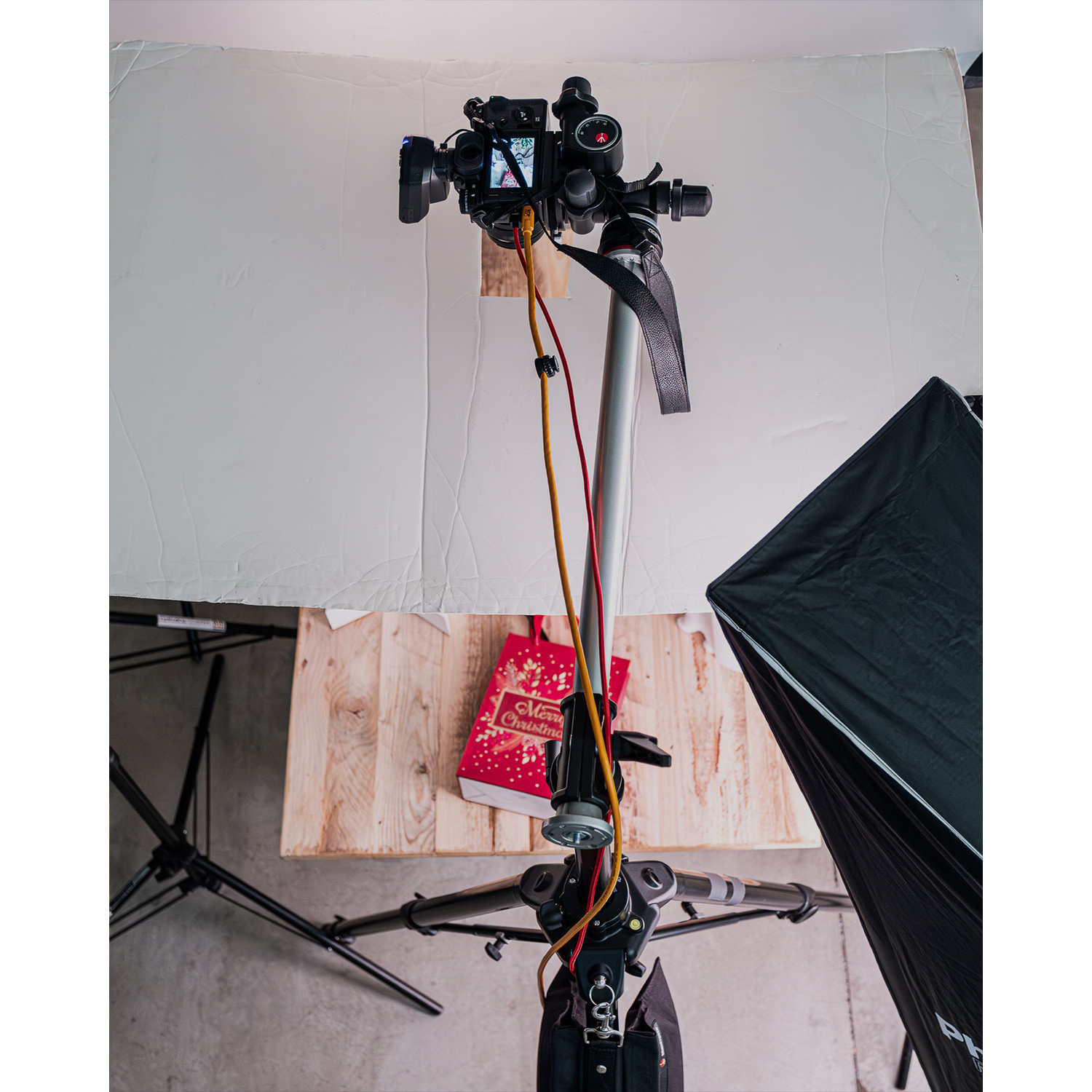

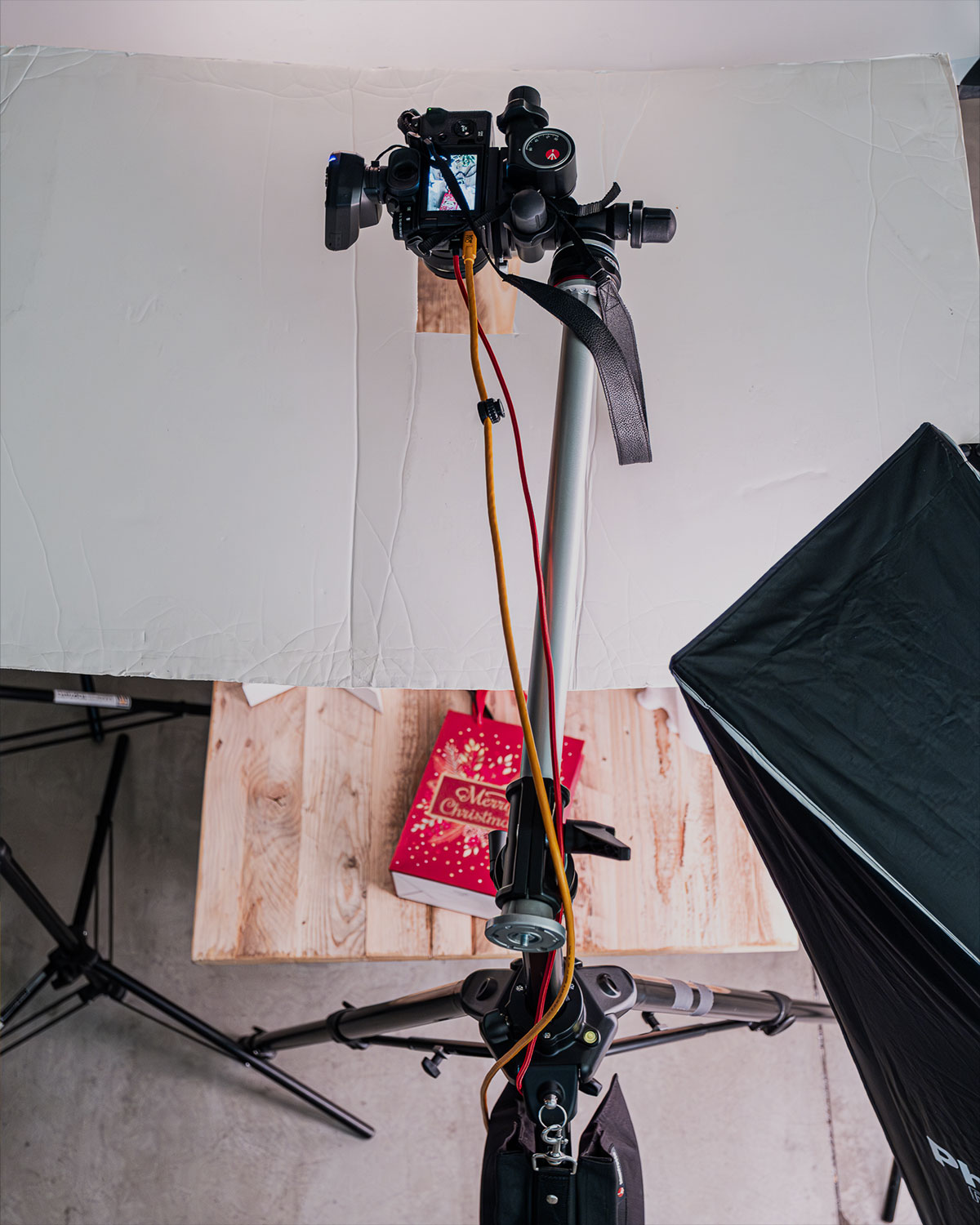

Munka a téma fölött

A gyártó a krómozott 131D kart felülnézeti fotózáshoz beállított fényképezőgéppel mutatja be. A kar így az állványoszlop tengelyétől távolabb helyezheti a fényképezőgépet. A képen látható gép, fej, MOVE rendszer, világítás és állvány nem tartozék.

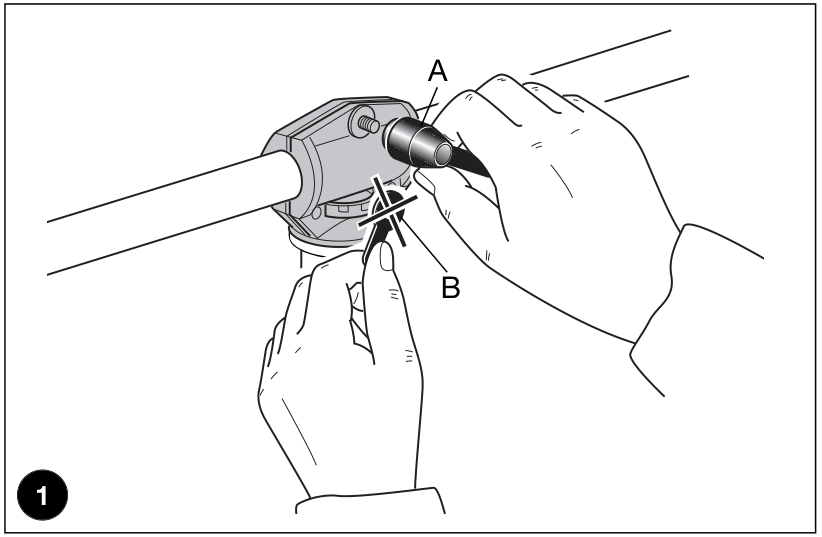

Szerelje fel a rögzítőkart

A kar leszerelt A rögzítőkarral érkezik. Vegye ki a B szállítási betétet, és szerelje fel a kart az 1. ábra szerint. A racsnis kar később kifelé húzva más helyzetbe állítható a rögzítés kioldása nélkül.

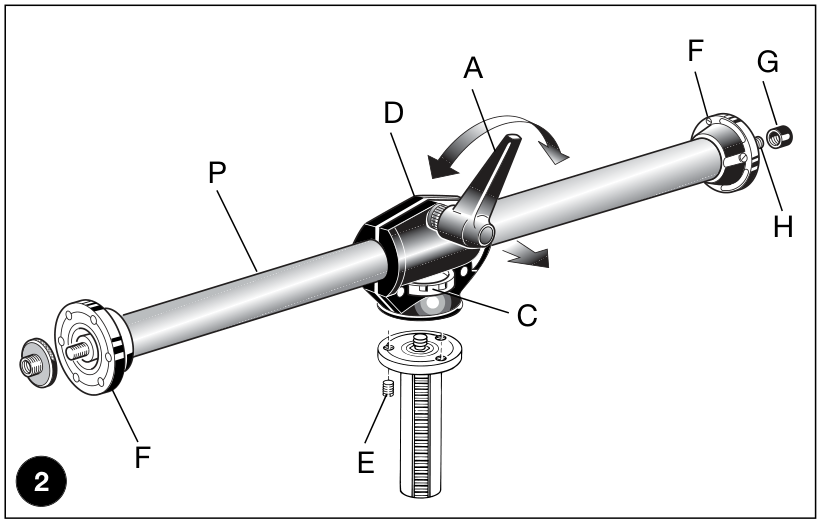

Tolja el és forgassa a rudat

Helyezze a D központi tartót a megfelelő állvány rögzítőcsavarjára, és húzza meg a C kereket. Az A kar oldásával a P rúd vízszintesen eltolható és saját tengelye körül forgatható; beállítás után ismét rögzítse az A kart.

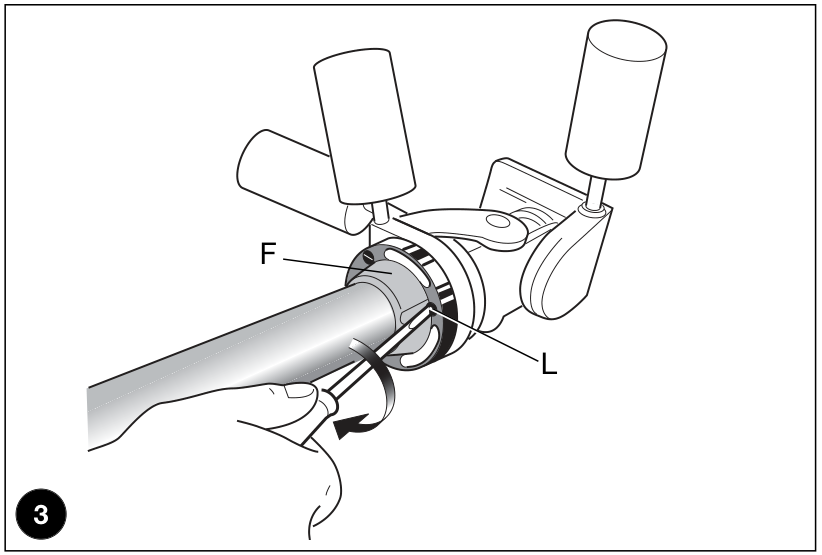

Rögzítse mindkét fejet

Vegye le a G kupakot mindkét F véglemezről, és csavarja a megfelelő fejet a H jelű 3/8″-es külső menetes csavarra. Kis csavarhúzóval húzza meg a fej rögzítésére szolgáló három L hernyócsavart, túlhúzás nélkül.

Alakítsa a csatlakozást

Az egyik véglemezen levehető Manfrotto 088LBP adapter található. Lecsavarásával 1/4″-es külső menet válik elérhetővé a megfelelő belső menetes eszközökhöz. A felszerelt fej eltávolítása előtt először oldja mindhárom rögzítő hernyócsavart, és csak ezután csavarja le a fejet.

Válasszon megfelelő állványt

Használjon megfelelő, 6 kg-nál nagyobb maximális teherbírású és 60 mm-es tárcsájú állványt. Ez a követelmény a tartóállványra vonatkozik, nem a kar névleges terhelhetőségére. Ellenőrizze a teljes összeállítás tömegét, egyensúlyát és minden elem határértékét. Fej, fényképezőgép és állvány nem tartozék.
