Manfrotto 16mm Female Adapter

A Manfrotto 016 a világításállvány szabványos, 16 mm-es (5/8″) Baby csapját köti össze olyan eszközzel, amely 12 mm-es sima csapot és 1/4″-os külső menetet igényel. Az alsó hüvely az állvány csapjára csúszik, és az oldalsó szorítócsavarral rögzíthető; nem 16 mm-es menetről van szó. A horganyzott acél adapter 99 mm hosszú és 140 g tömegű. A mellékelt sárgaréz 119 betét 1/4″-os és 3/8″-os belső menete további rögzítési lehetőséget kínál megfelelő tartócsavaron. Szerelés előtt ellenőrizze a Broncolor fej vagy más lámpa fogadócsatlakozóját.

MANFROTTO 016

Pontos csatlakozás

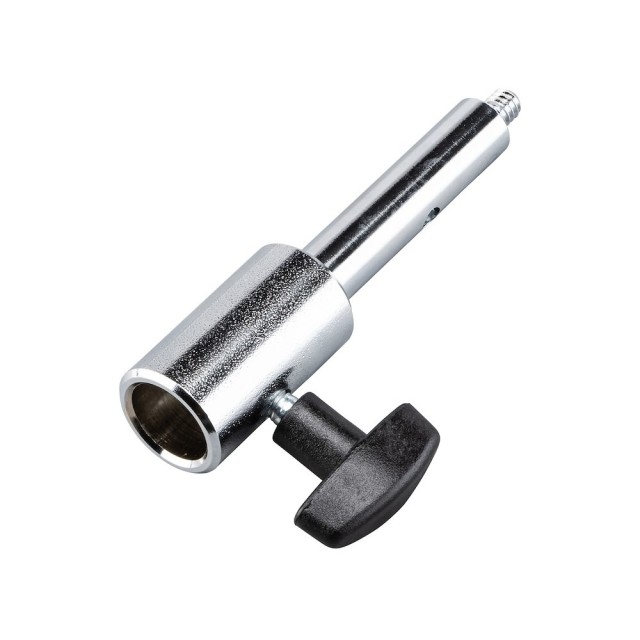

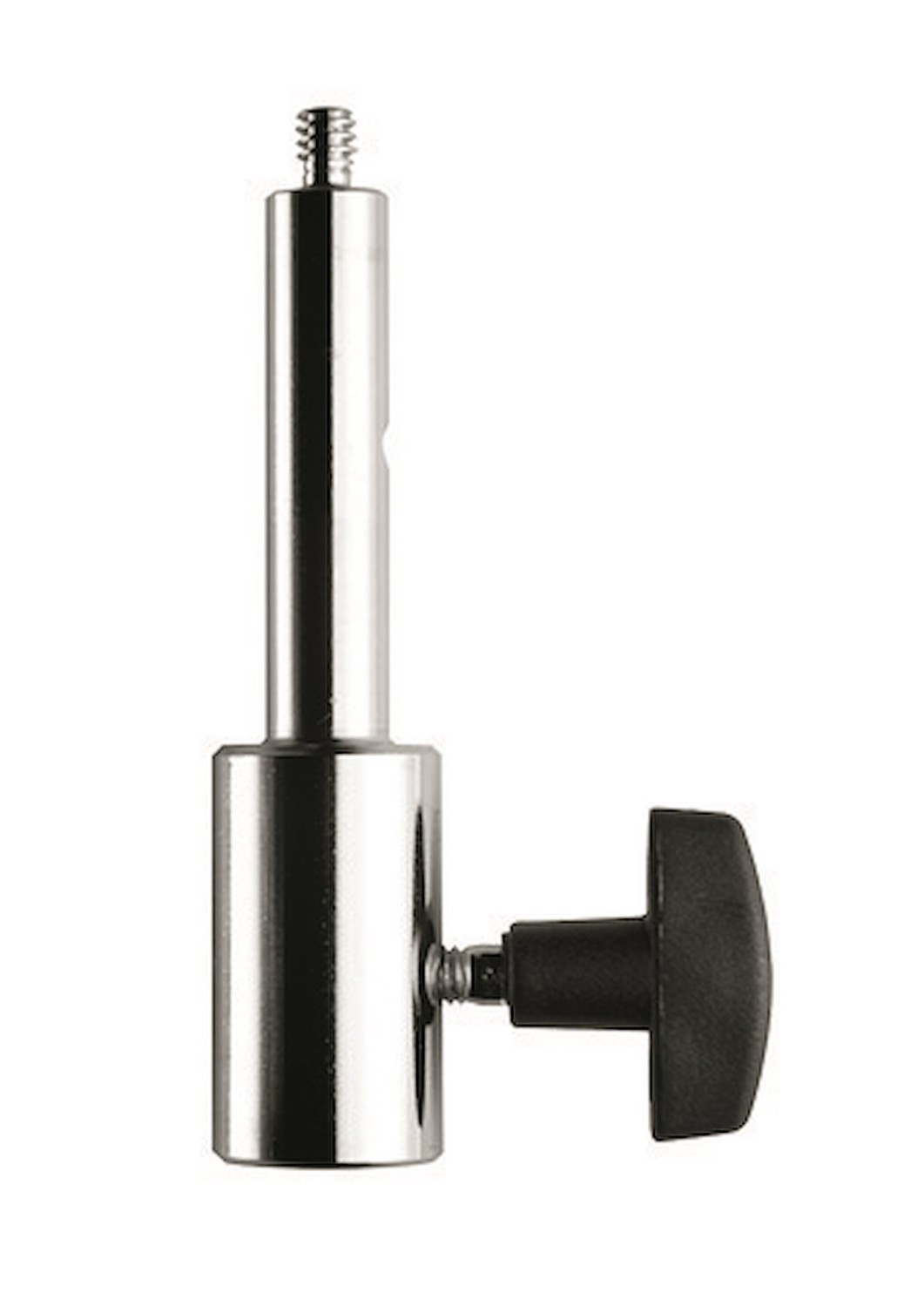

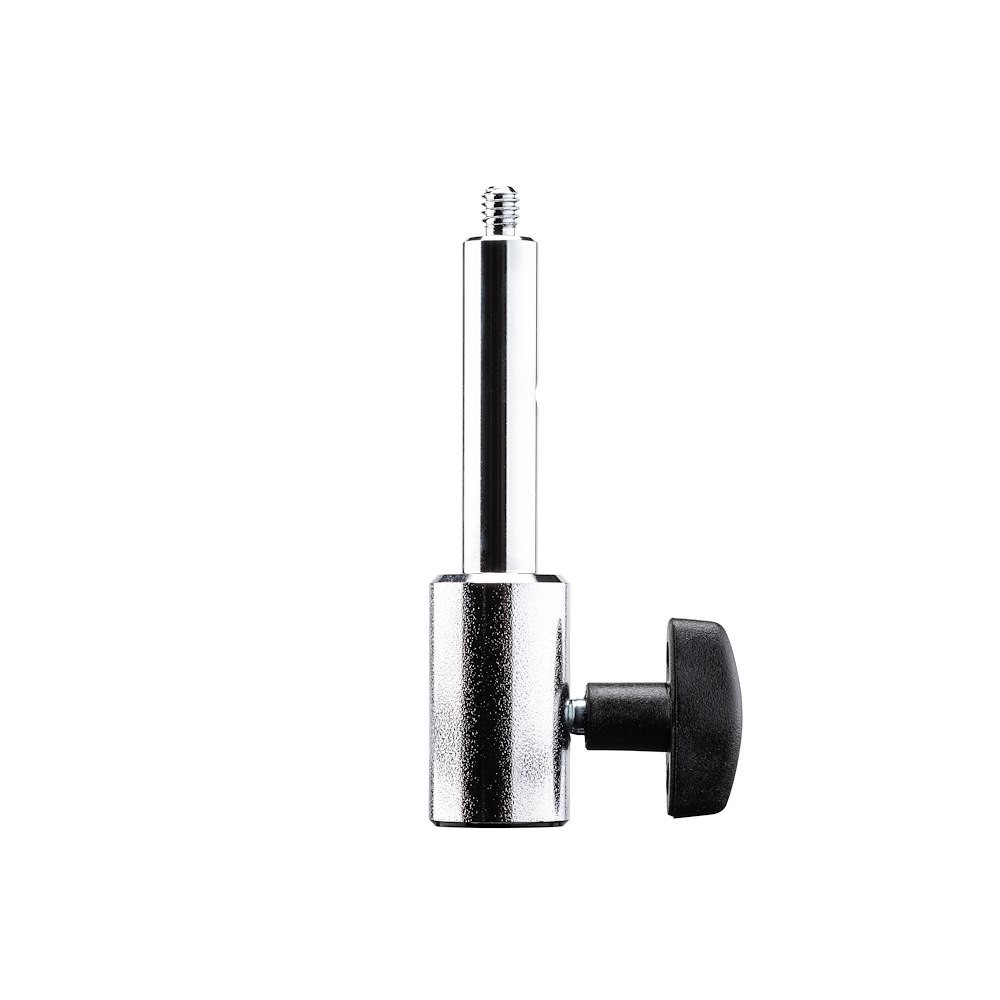

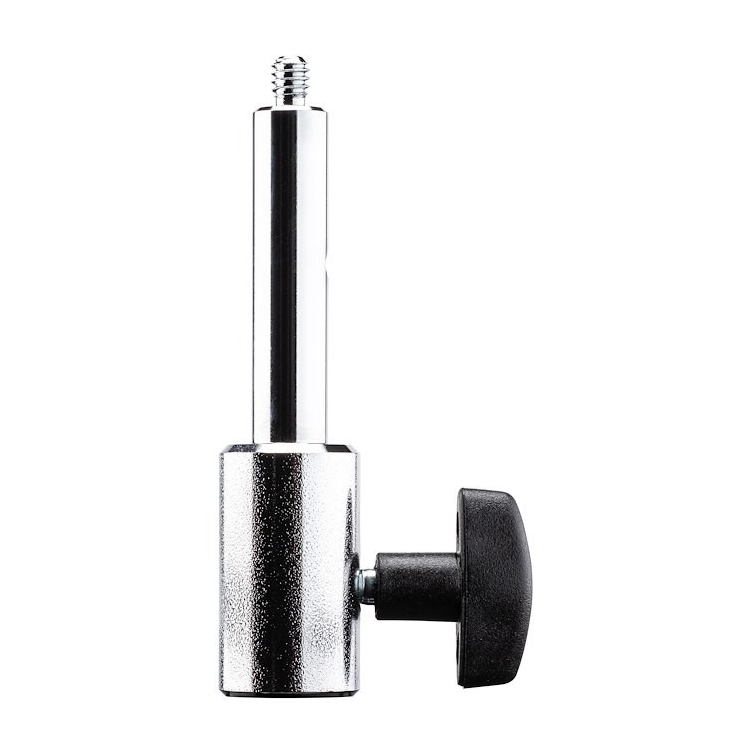

Alakítsa át a 16 mm-es Baby csapot kisebb lámpacsatlakozássá. A sima 12 mm-es csap végén 1/4″-os külső menet található, az alsó hüvelyt oldalsó szorítócsavar rögzíti.

16 mm-es hüvely12 mm-es csap

Különböző csatlakozások

Az alsó, 16 mm-es hüvely sima állványcsapot fogad. A másik végén a sima, 12 mm-es csap 1/4″-os külső menetben végződik. Ezek különböző csatlakozások, nem 3/8″-os menetes kimenet.

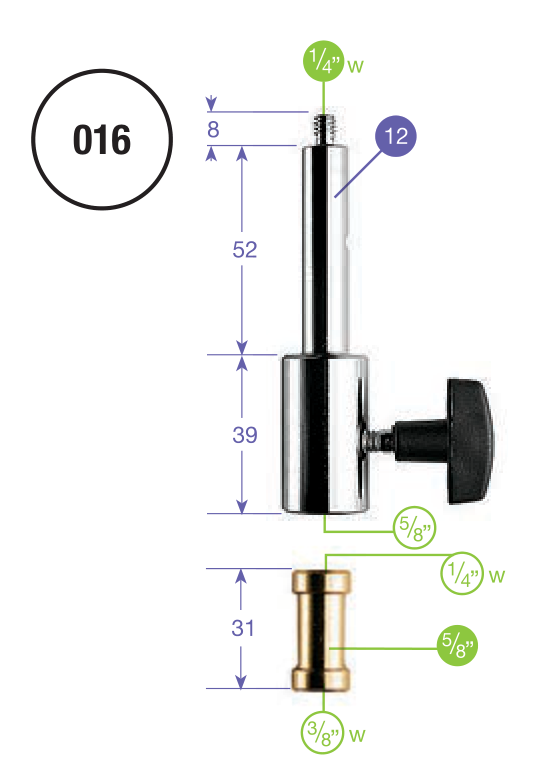

A teli kör külső menetet vagy csapot, az üres kör belső menetet vagy hüvelyt jelöl. A lila méretek metrikusak, a zöldek hüvelykben értendők; W: Whitworth-menet. Az adapter méretei: 8 + 52 + 39 = 99 mm; a külön betét 31 mm hosszú.

További rögzítési lehetőség

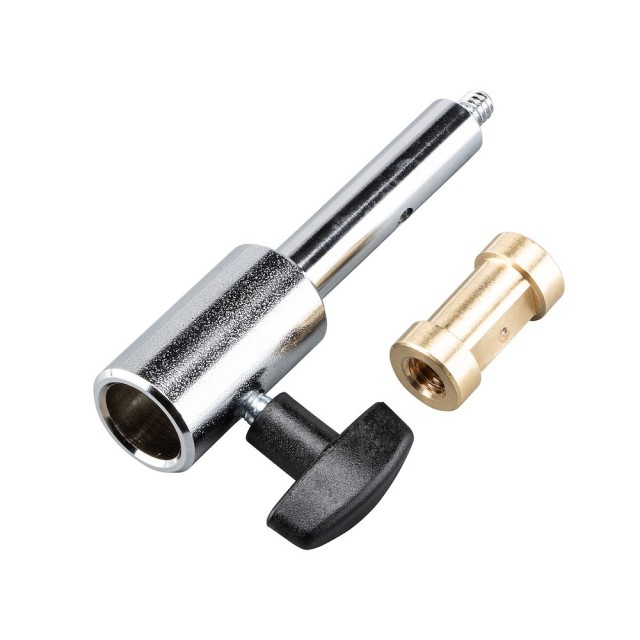

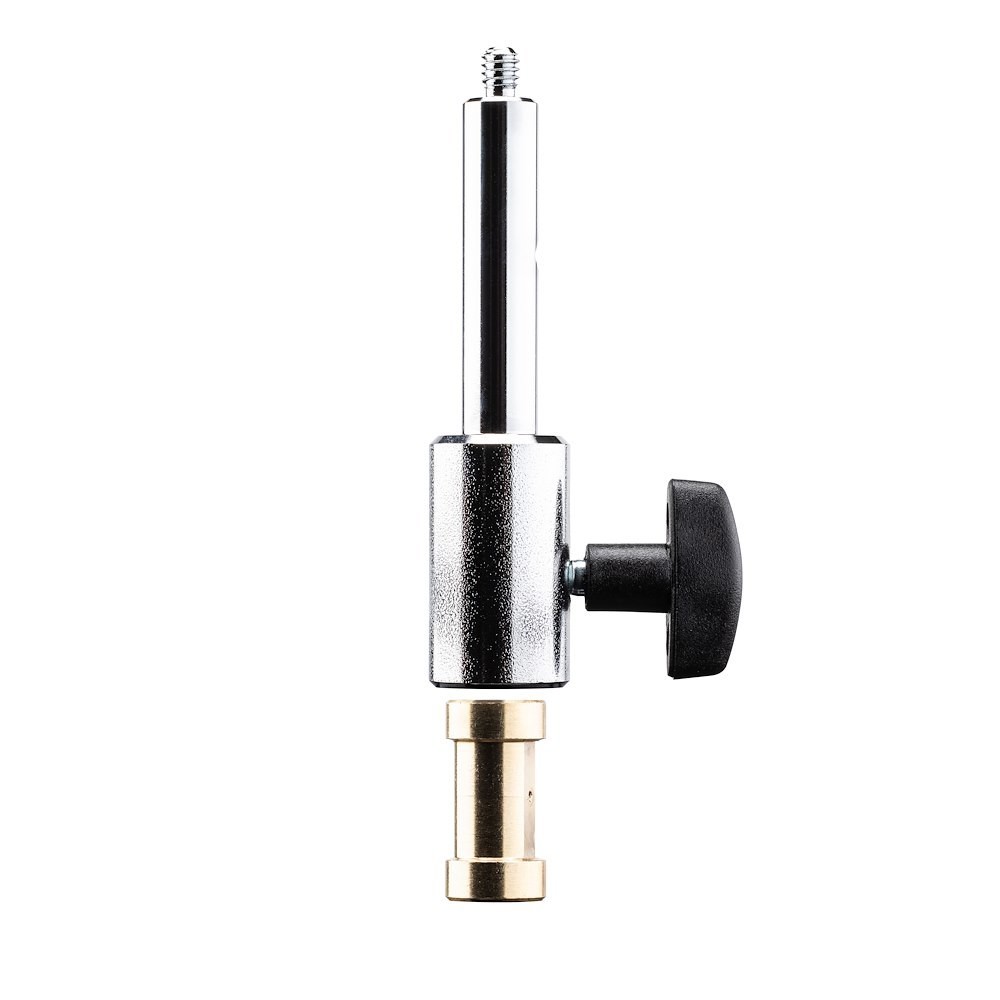

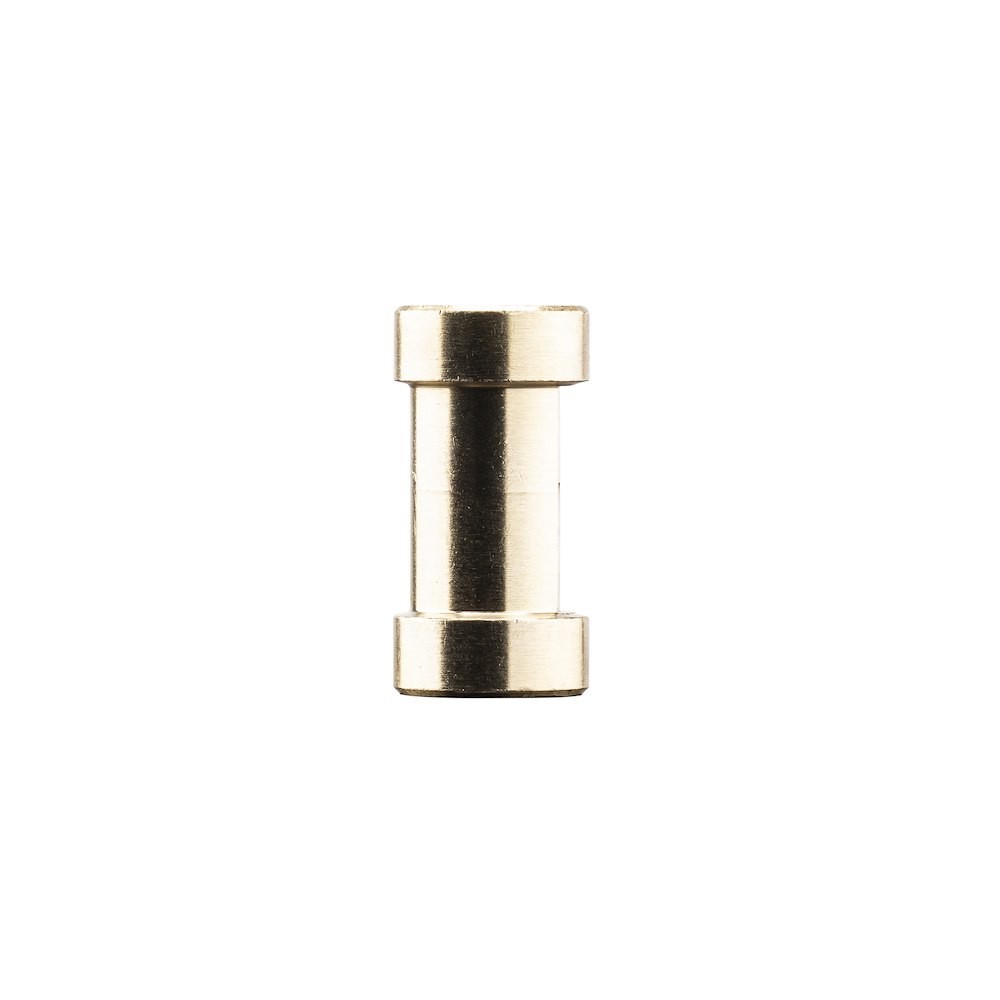

A sárgaréz 119 betét az alsó, 16 mm-es hüvelybe illeszkedik. Ellentétes végein 1/4″-os és 3/8″-os belső menet található a megfelelő tartócsavarhoz.

Ellenőrizze a fogadócsatlakozót

Az adapter Broncolor világításhoz vagy egyező csatlakozási méretű más eszközhöz használható. Mindkét csatlakozást ellenőrizze; nem minden vakufejjel automatikusan kompatibilis.
