Lilliput T5 5" HDMI érintős kameramonitor

+2
Cikszám: T5

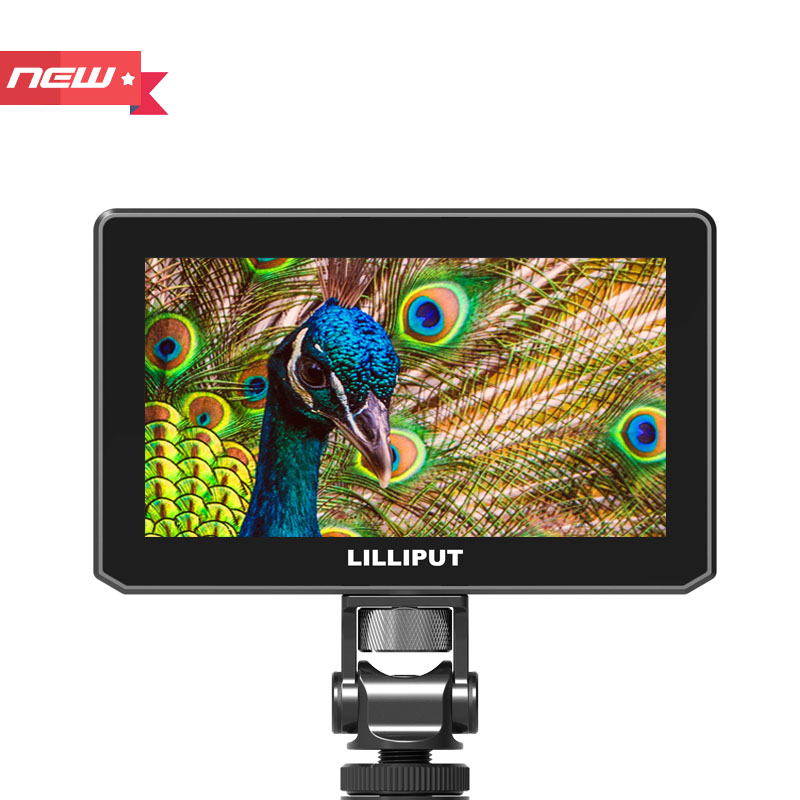

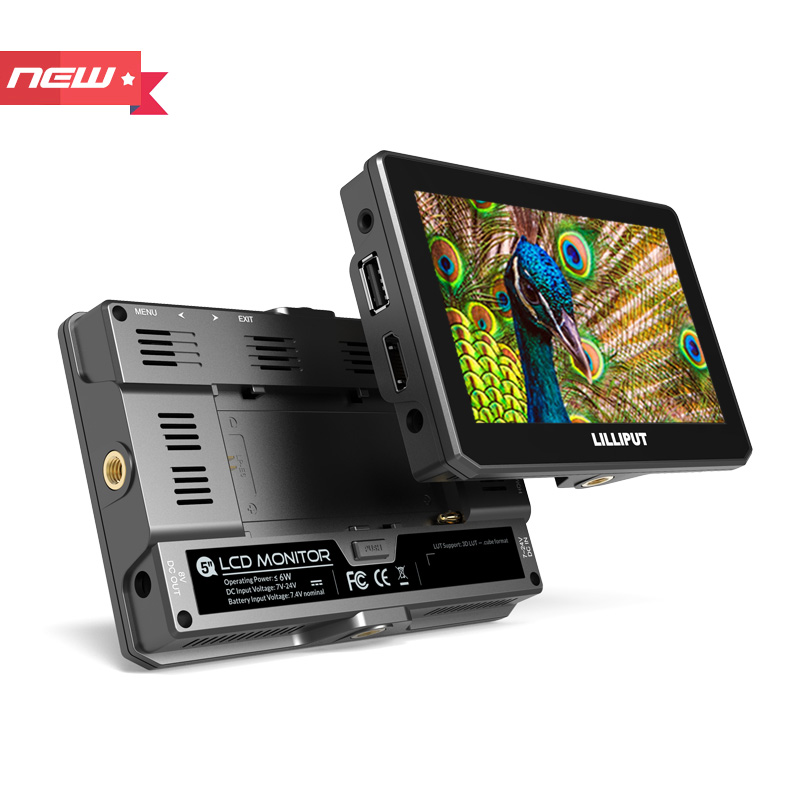

A kompakt, könnyű és forgatáson jól használható Lilliput T5 5″-os érintőképernyős kameramonitor HDMI bemenetén DCI és UHD 4K, valamint 1080p, 1080i és 720p jeleket fogad. A bemeneti képet 1920 × 1080-as, 1000:1 kontrasztú és 400 cd/m² fényerejű IPS kijelzőre méretezi. Kapacitív érintéssel kezelhető, és mindössze 200 g.

További információ

83 660 Ft áfával 65 874 Ft áfa nélkül
Hozzáadás az összehasonlításhoz Ártörténet
Elérhetőség
Várható átvétel: 30. 10.
Külső raktáron 1 db
Praha 1 db
Cikszám:
T5
Hozzáadás az összehasonlításhoz Ártörténet

Top kiegészítők a következőkhöz Lilliput T5 5" HDMI érintős kameramonitor

CONST LS-F770 Sony DV battery

  • Top product
  • UTOLSÓ DARAB
A CONST LS-F770 egy közepes méretű Li-ion akkumulátor a CONST LS sorozatból, amely
13 960 Ft
Készleten 1 db

SmallRig NP-F970 Battery and Charger Kit 3823

  • -13 %
Különleges akció: -13%
Két NP-F970 akkumulátor (7800 mAh) és kettős töltő egy csomagban. A teljes dekódolóchip
27 664 Ft
31 730 Ft
Külső raktáron > 5 db

Viltrox Battery NP-F970 - USB-C

A Viltrox NP-F970 egy nagy kapacitású, NP-F típusú lítium-ion akkumulátor, amely
14 850 Ft
Beérkezés alatt > 5 db

SmallRig Camera Battery with USB-C Charging for Canon LP-E6P 5295

A SmallRig LP-E6P USB-C akkumulátor (2600 mAh) egy újratölthető lítium-ion akkumulátor,
40 880 Ft
Külső raktáron > 5 db

Atomos twisted cable Micro HDMI (refracted) - Mini HDMI

Atomos PRO HDMI spirál kábel - többféle kivitel közül választhat
10 700 Ft
Külső raktáron 3 db

Lilliput FT02 12 V-os hálózati adapter

  • UTOLSÓ DARAB
A 12 V kimenetű Lilliput FT02 hálózati adapter Lilliput monitorokhoz és más 12 V-os
6 540 Ft
Készleten 1 db

Minden tartozék megjelenítése

Termékleírás SPECIFIKÁCIÓ A CSOMAG TARTALMA

Termékleírás

A kompakt, könnyű és forgatáson jól használható Lilliput T5 5″-os érintőképernyős kameramonitor HDMI bemenetén DCI és UHD 4K, valamint 1080p, 1080i és 720p jeleket fogad. A bemeneti képet 1920 × 1080-as, 1000:1 kontrasztú és 400 cd/m² fényerejű IPS kijelzőre méretezi. Kapacitív érintéssel kezelhető, és mindössze 200 g.

5"-os érintőképernyős monitor 4K HDMI-hez

A T5 telefonhoz hasonlóan érintéssel kezelhető, HDMI 2.0 jelet fogad 4K60-ig, és Canon LP-E6 vagy Sony NP-F akkuról működik. A DC 8 V-os kimenet más tartozékokat táplál.

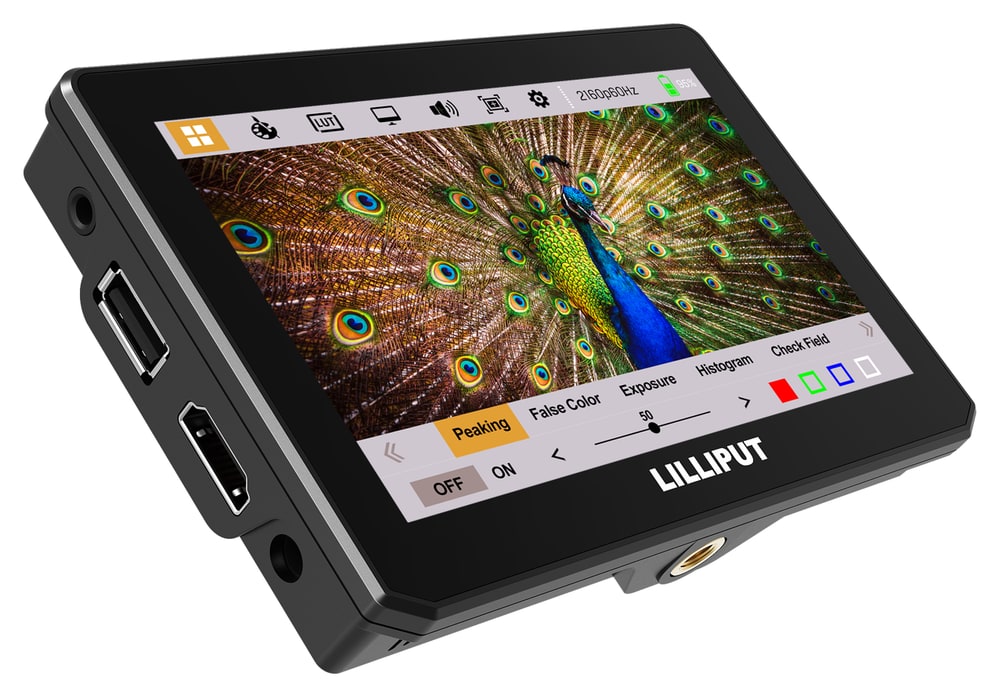

Lilliput T5
5" IPS 1920 × 1080ÉrintővezérlésHDMI 2.0 4K60-igHDR és 3D LUTCsak 200 g

Kezelés egy ujjal

A funkciókat koppintással kapcsolja, az értékeket csúsztatással állítja, a képet gesztussal nagyítja. A T5 felgyorsítja a munkát ott, ahol nincs idő gombos menükben lapozni – gimbalon, vlogoláskor vagy gyors fotózáskor.

HDR és 3D LUT

ST2084 300/1000/10000 és HLG, beépített LUT-ok log felvételhez.

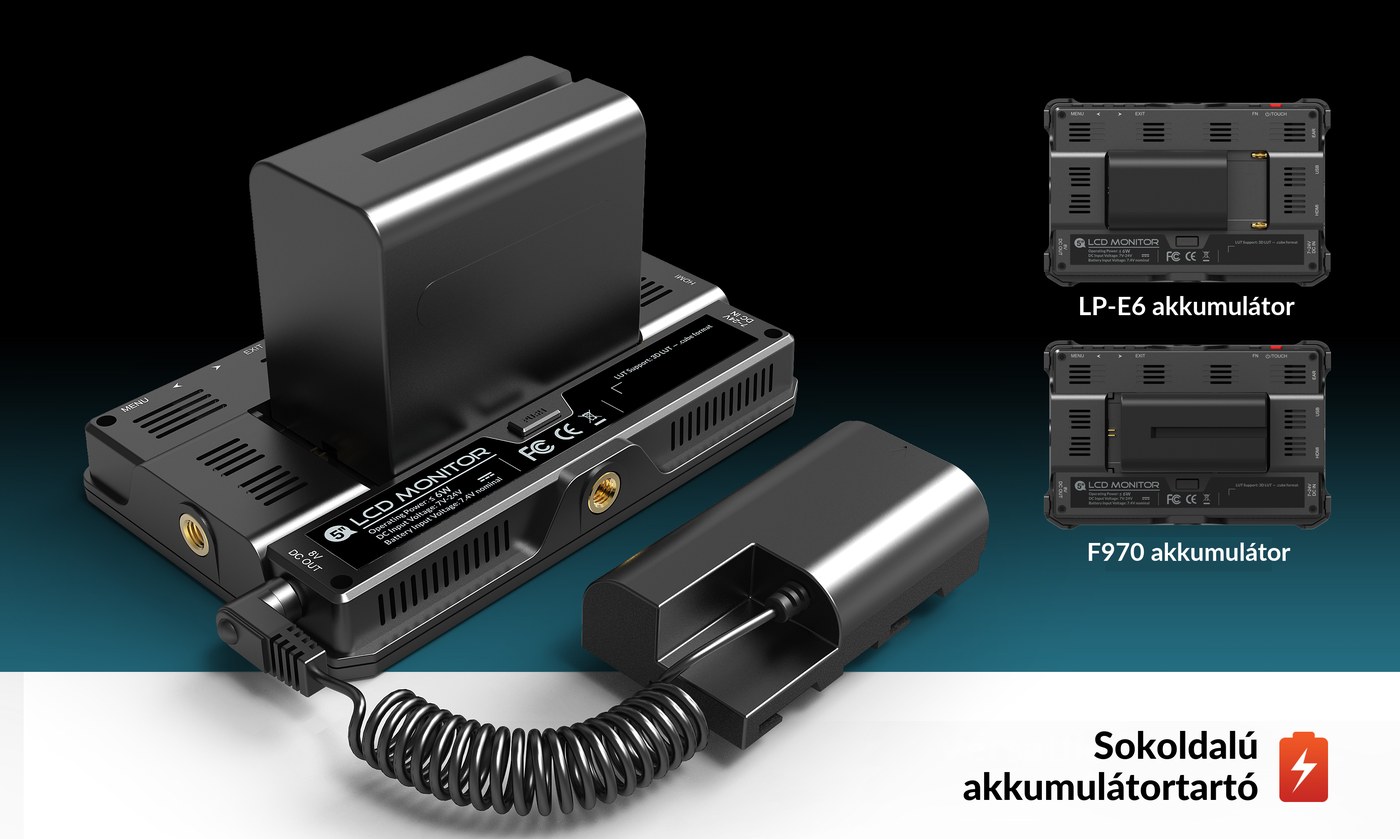

Rugalmas táp

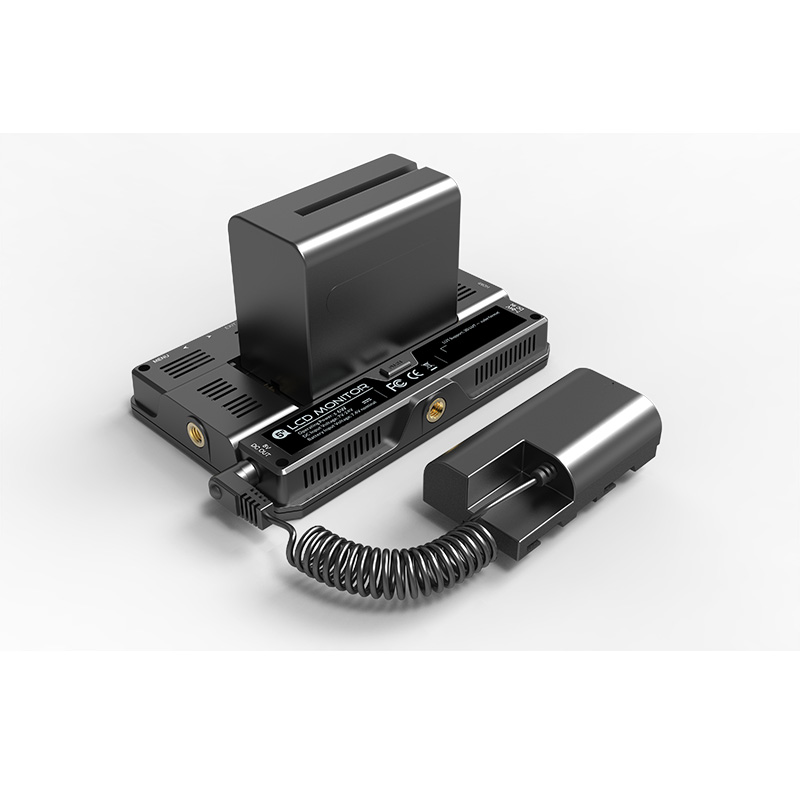

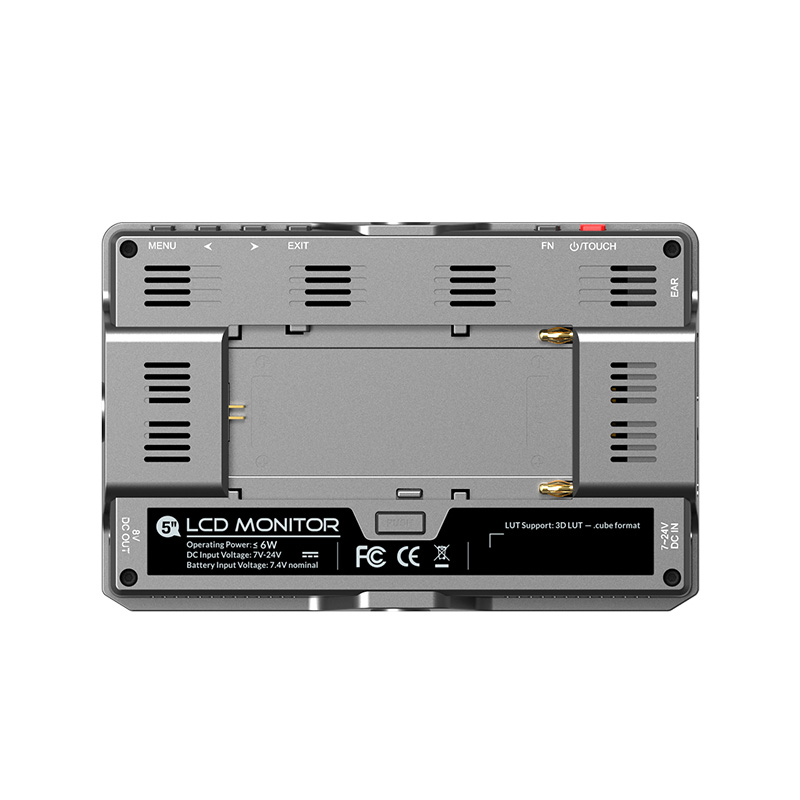

Kombinált Canon LP-E6 és Sony NP-F tartó, DC 7–24 V bemenet és DC 8 V kimenet.

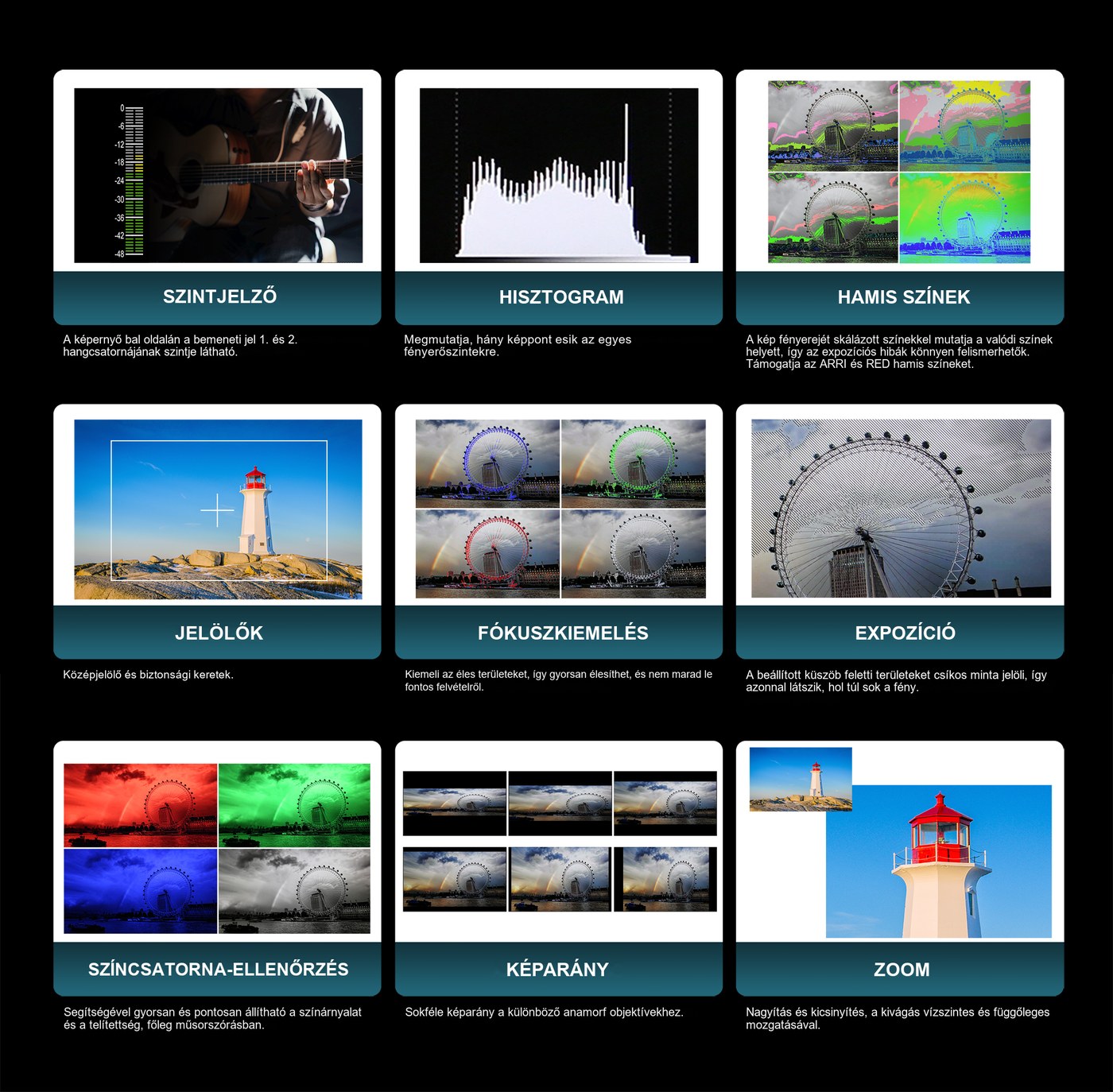

Segédfunkciók

Szintjelző, hisztogram, ARRI/RED hamis színek, fókuszkiemelés, expozíció és más.

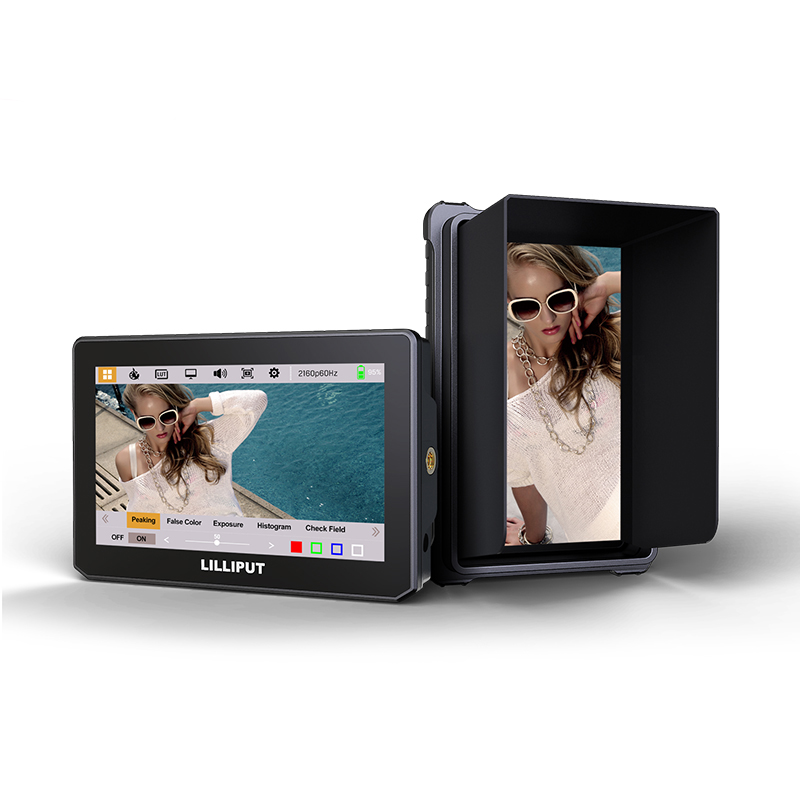

Fekvő és álló napellenző

Mindkét tájoláshoz napellenző és rögzítőkeret a csomagban.

Lilliput T5 – infografika 1Lilliput T5 – infografika 2Lilliput T5 – infografika 3Lilliput T5 – infografika 4Lilliput T5 – infografika 5

További információk

Kezelés és rögzítés

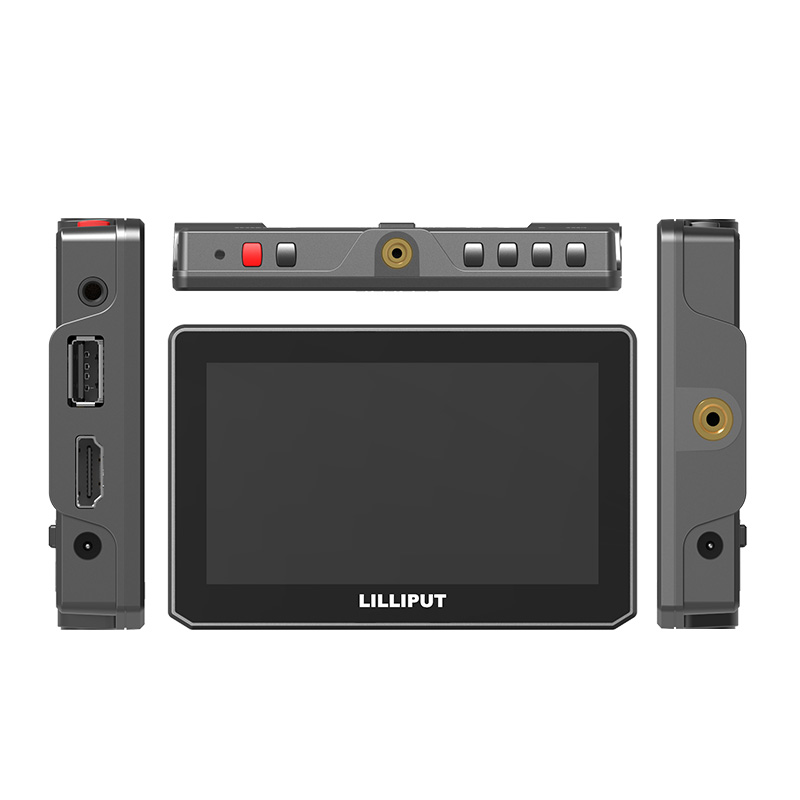

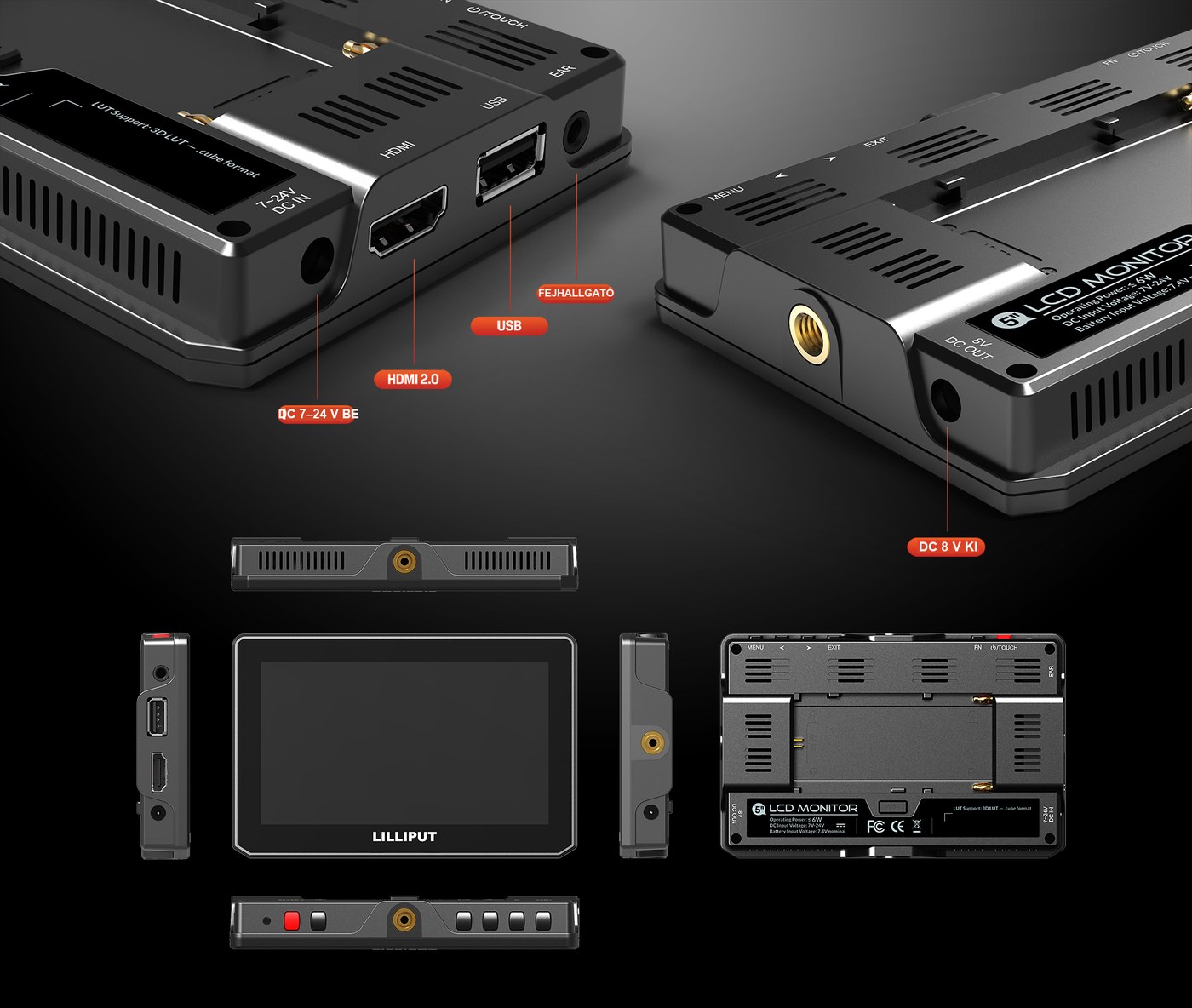

A monitor tetején bekapcsológomb és öt gomb ad hozzáférést a képernyőmenühöz. Az IPS érintőkijelző vízszintesen és függőlegesen is 170°-os betekintési szögű, a monitor kapacitív érintővezérlőkkel állítható. A segédfunkciók segítenek éles és helyesen exponált felvételeket készíteni. Három 1/4"-20-as menetes furat révén a monitor különböző helyzetekben rögzíthető a kamerára.

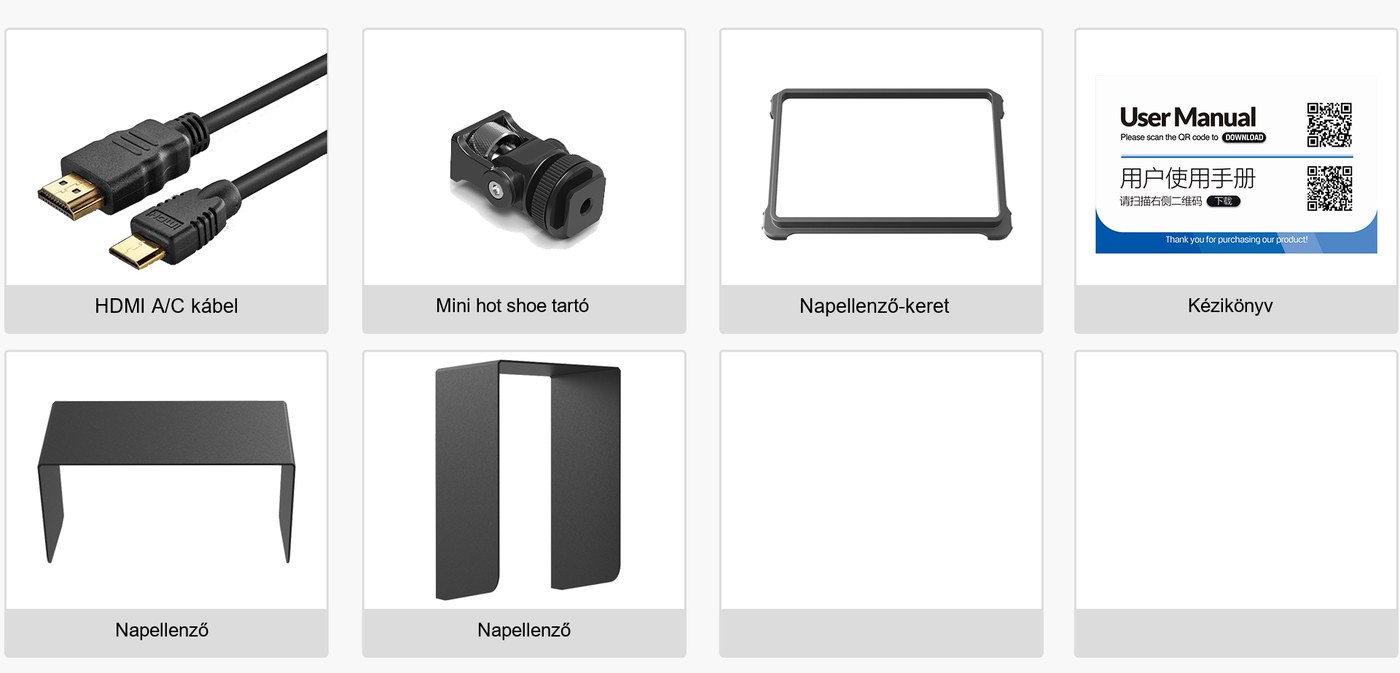

A CSOMAG TARTALMA

  • 1× Lilliput monitor T5
  • 1× HDMI A/C kábel (HDMI – mini HDMI)
  • 1× mini hot shoe tartó
  • 1× napellenző-keret
  • 1× napellenző (fekvő)
  • 1× napellenző (álló)
  • 1× kézikönyv

SPECIFIKÁCIÓ

  • Márka: Lilliput
  • Modell: T5
  • Kijelző: 5" IPS
  • Felbontás: 1920 × 1080
  • Képarány: 16:9
  • Fényerő: 400 cd/m²
  • Kontraszt: 1000:1
  • Betekintési szög: 170°/170° (H/V)
  • Érintőképernyő: kapacitív
  • HDR: ST2084 300/1000/10000, HLG
  • LUT: 3D LUT (.cube formátum)
  • Bemenetek: 1× HDMI 2.0
  • HDMI formátumok: 2160p 24/25/30/50/60, 1080p 24/25/30/50/60, 1080i 50/60, 720p 50/60
  • Hang: HDMI (8 csatorna, 24 bit), 3,5 mm fejhallgató
  • Segédfunkciók: hangszintjelző, hisztogram, hamis színek, jelölők (közép, biztonsági, képarány), fókuszkiemelés, expozíció (zebra), színcsatorna-ellenőrzés, képarány-jelölők, nagyítás
  • Tápellátás: DC bemenet 7–24 V, Canon LP-E6 és Sony NP-F (kombinált tartó)
  • Teljesítményfelvétel: ≤ 6 W / ≤ 17 W (használt DC 8 V kimenettel)
  • Tápkimenet: DC 8 V
  • Üzemi hőmérséklet: 0 – 50 °C
  • Tárolási hőmérséklet: −10 – 60 °C
  • Rögzítés: 1/4"-es menetek három oldalon, hot shoe tartó tartozék
  • Méretek (H × Sz × M): 132 × 86 × 18,5 mm
  • Tömeg: 200 g

AJÁNLJUK

A(z) Lilliput T5 5" HDMI érintős kameramonitor termékhez a következő tartozékok illenek.

Sony NP-F akkumulátorok

Canon LP-E6 akkumulátorok

HDMI kábelek

Tápellátás

Paraméterek

Paraméterek

Gyártó: Lilliput
Kategória: Kameramonitorok

Főbb paraméterek

Kijelző képaránya16:9
Méret5"
Monitor bemenetekHDMI · 4K HDMI · HDMI 2.0
Fényerősség400cd/m2
Panel felbontása1920x1080
MonitorhozKamerára szerelhető / helyszíni videómonitor
Monitor tápellátásaSony NP-F · LP-E6 · DC 7-24V

Egyéb paraméterek

Rögzítési csatlakozás1/4″-20 menet
Tömeg200g
Méretek (szélesség × magasság × mélység)132x86x18.5mm
Betekintési szög (vízszintes × függőleges)170x170°
TallyNem
Egyéb jellemzőkKönnyű · Érintőképernyő · HDR · 3D LUT korrekció · Tápkimenet
Érintőképernyős kijelzőIgen
Kijelző típusaIPS LCD
Nagy fényerőNem
SDR/HDRSDR / HDR
Tápegység típusaakkumulátor · tápegység
Akkumulátor típusaCanon LP-E · Sony NP-F
