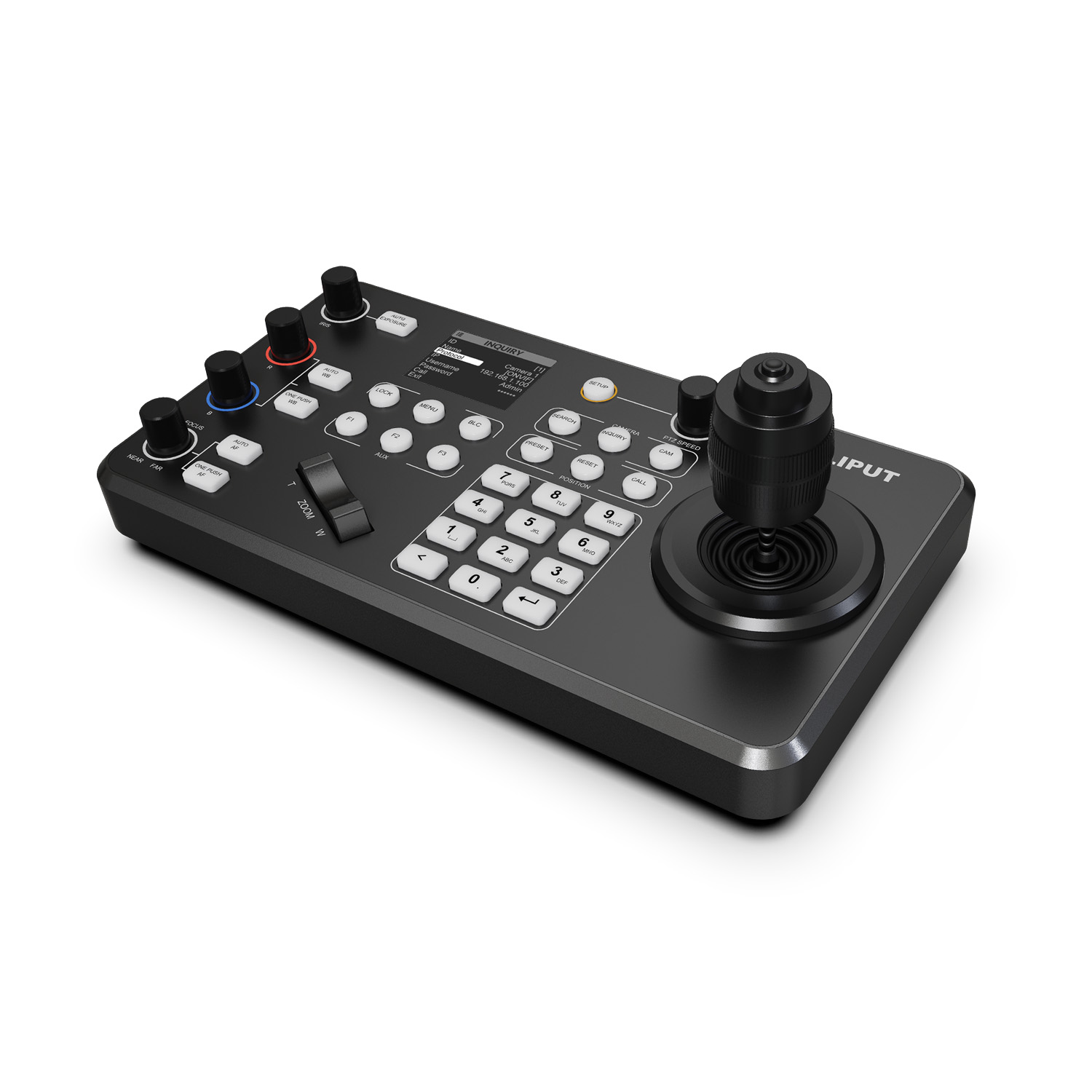

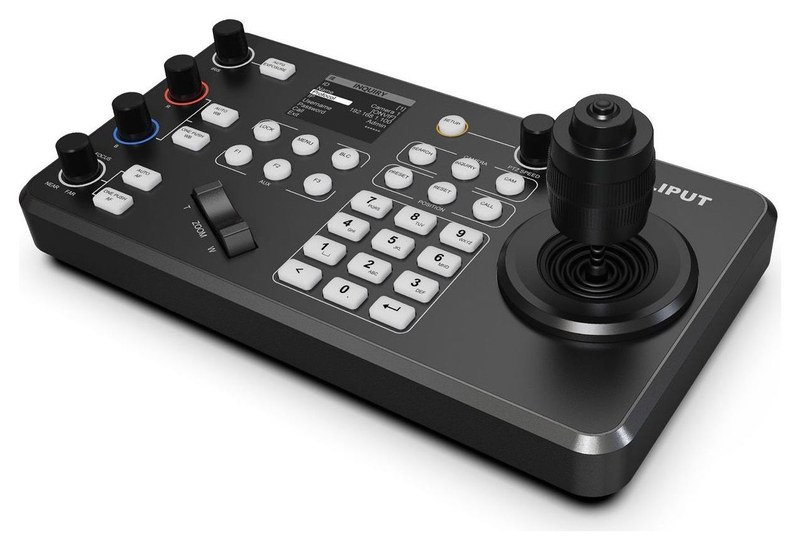

Lilliput K1 PTZ kameravezérlő joystickkal

A Lilliput K1 professzionális PTZ kameravezérlő joystickkal és alumíniumházzal. IP-n, RS-232-n, RS-422-n és RS-485-ön akár 255 kamerát irányít VISCA, VISCA over IP, ONVIF és Pelco-D/P protokollal, akár különböző márkákat egyszerre. 2,2″-es színes kijelzője, forgatógombjai a rekeszhez, élességhez és fehéregyensúlyhoz vannak, tápot PoE-ről vagy 12 V-os adapterről kap.

Egy joystick a teljes PTZ kameraparkhoz

Egy pult az IP-s és a soros kamerákhoz: VISCA, VISCA over IP, ONVIF és Pelco-D/P egyszerre, akár 255 kamera egy hálózaton és három kamera gyorshívása.

akár 255 kameraIP · RS-232 · RS-422/485VISCA · ONVIF · PelcoPoE / 12 V DC2,2"-es kijelző

Vegyes protokollok egy pultról

A K1 egyszerre vezérli az IP-s és a soros vonalon lévő kamerákat, és keveri a VISCA, VISCA over IP, Pelco-D/P és ONVIF protokollt – többek között Lilliput, AVMATRIX, HuddleCamHD, PTZOptics, Sony, BirdDog és NewTek kamerákhoz.

Gyors képvezérlés

Forgatógombok a rekeszhez, a vörös és kék egyensúlyhoz és az élességhez, gombok az automatikus expozícióhoz, fehéregyensúlyhoz és élességhez.

Joystick és billenőkapcsoló

A joystick fokozatmentes sebességgel vezérli a forgatást, döntést és zoomot, a zoomhoz külön billenőkapcsoló is van.

Automatikus keresés

A vezérlő megtalálja a hálózaton lévő IP-kamerákat és könnyen kiosztja az IP-címeket; a beállítás a 2,2"-es színes kijelzőn történik.

PoE és 12 V

Táplálás hálózati kábelen vagy 12 V DC adapterről, 5 W felvétellel. A ház eloxált alumíniumötvözet.

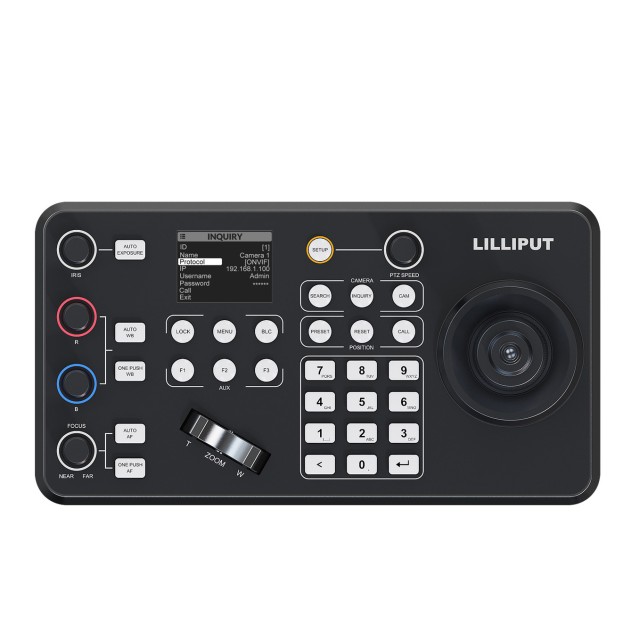

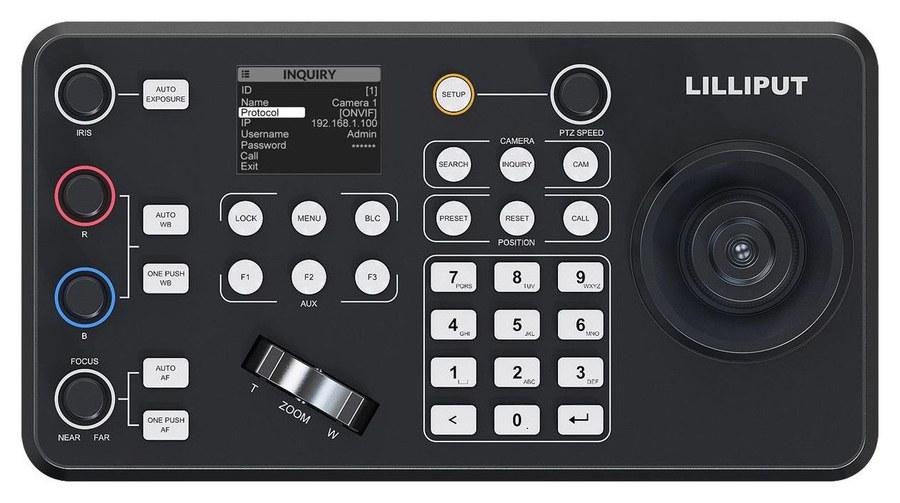

Kezelőpanel

Balra a képvezérlő gombok, középen a kijelző, az F1–F3, LOCK, MENU és BLC gombok, jobbra a számbillentyűzet, a kamera- és pozícióválasztó gombok és a joystick.

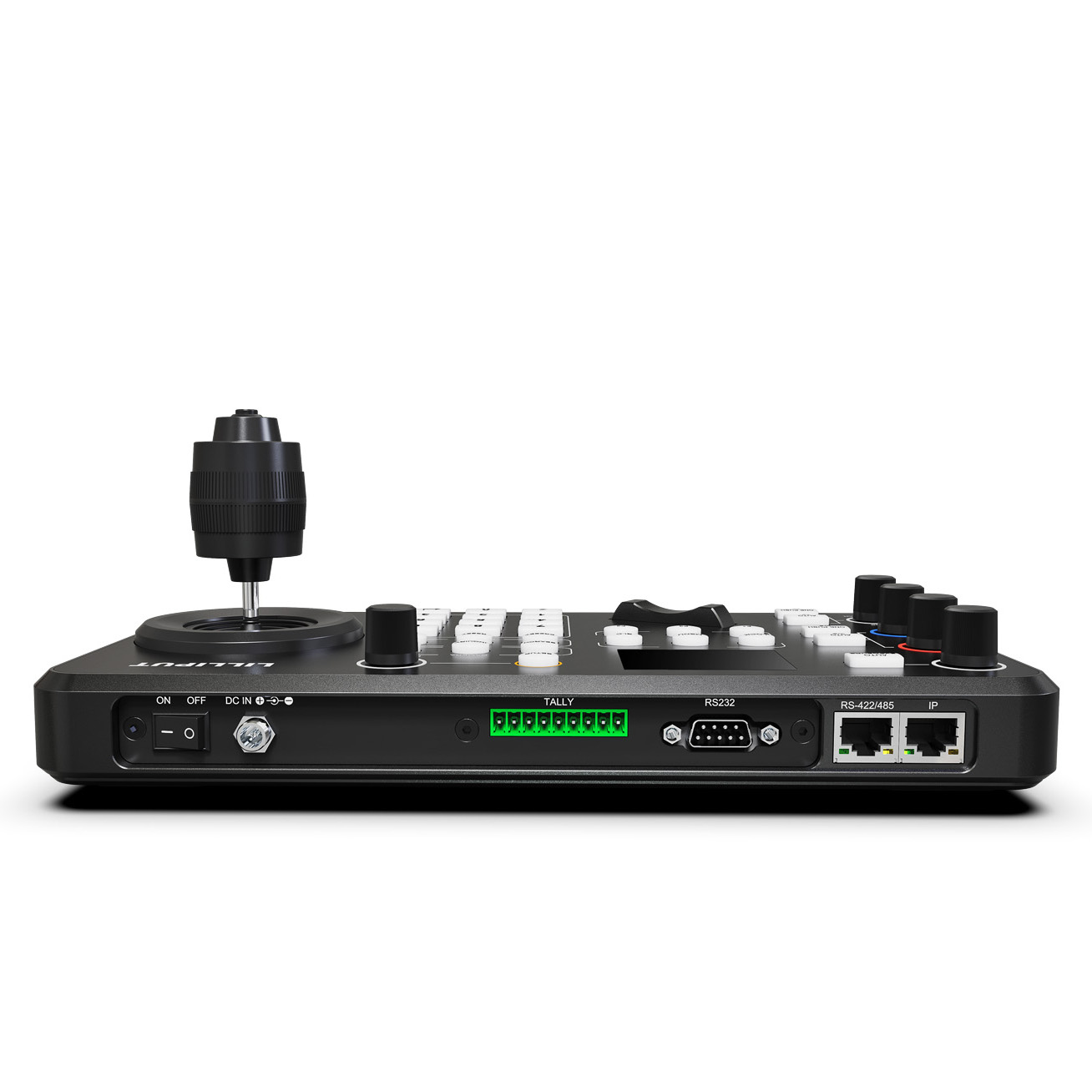

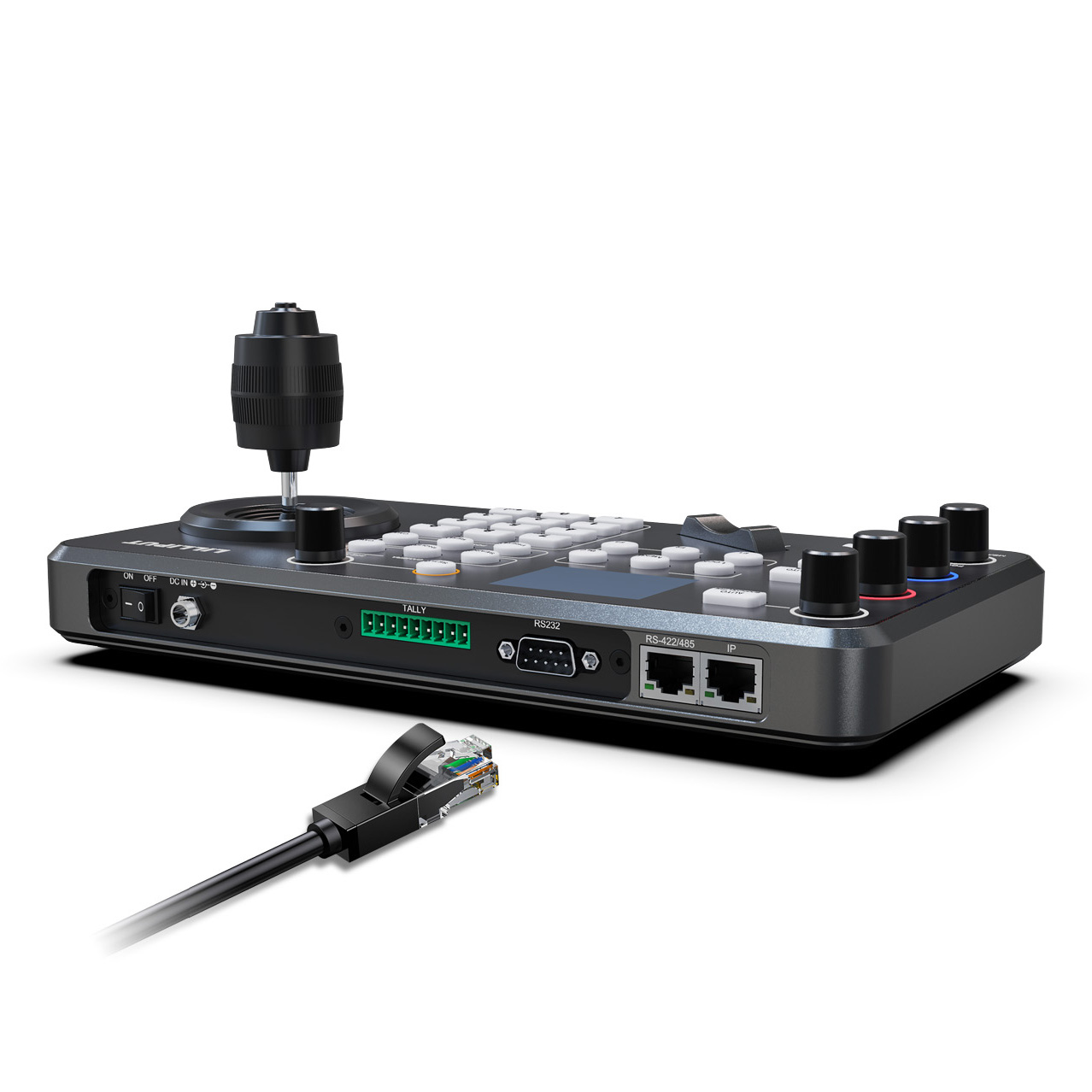

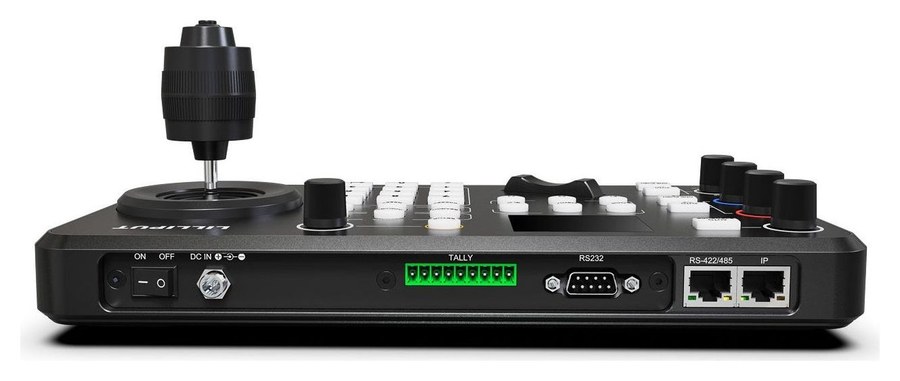

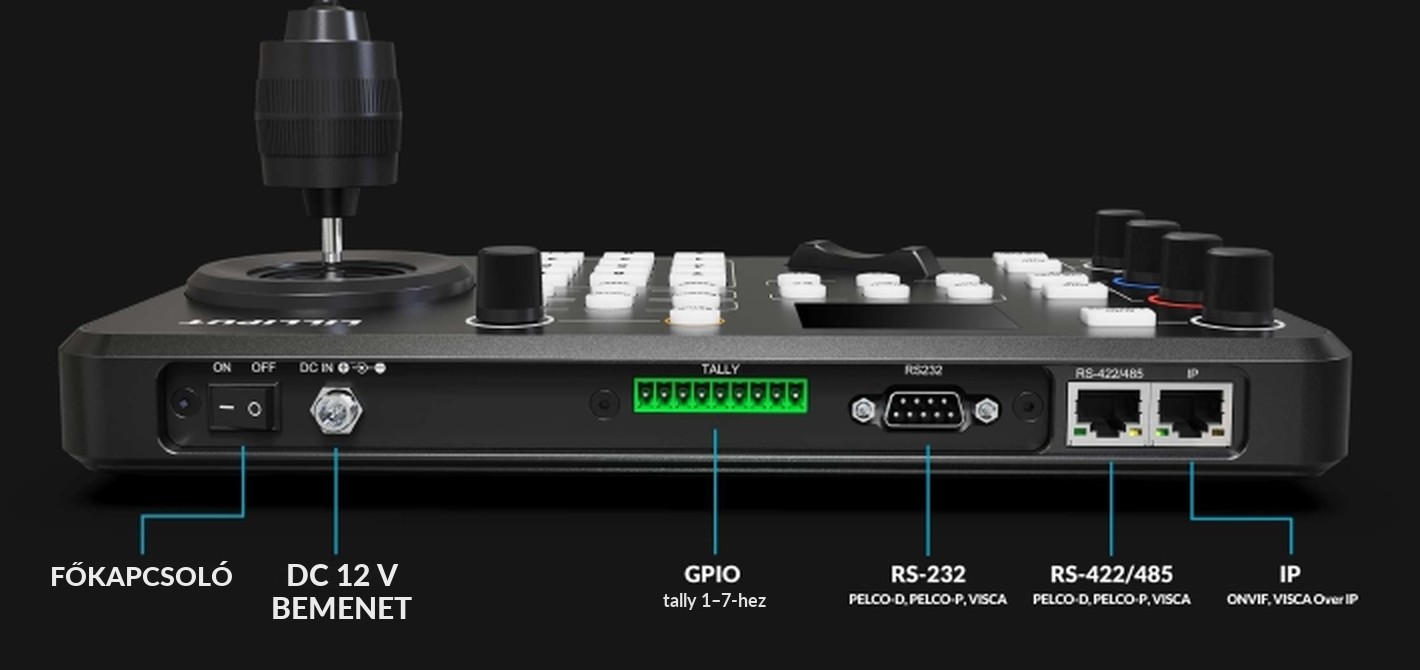

Hátoldal

Főkapcsoló, 12 V DC bemenet, GPIO sorkapocs a tallyhoz, RS-232 (DB9) és két RJ45 port – RS-422/485 és IP.

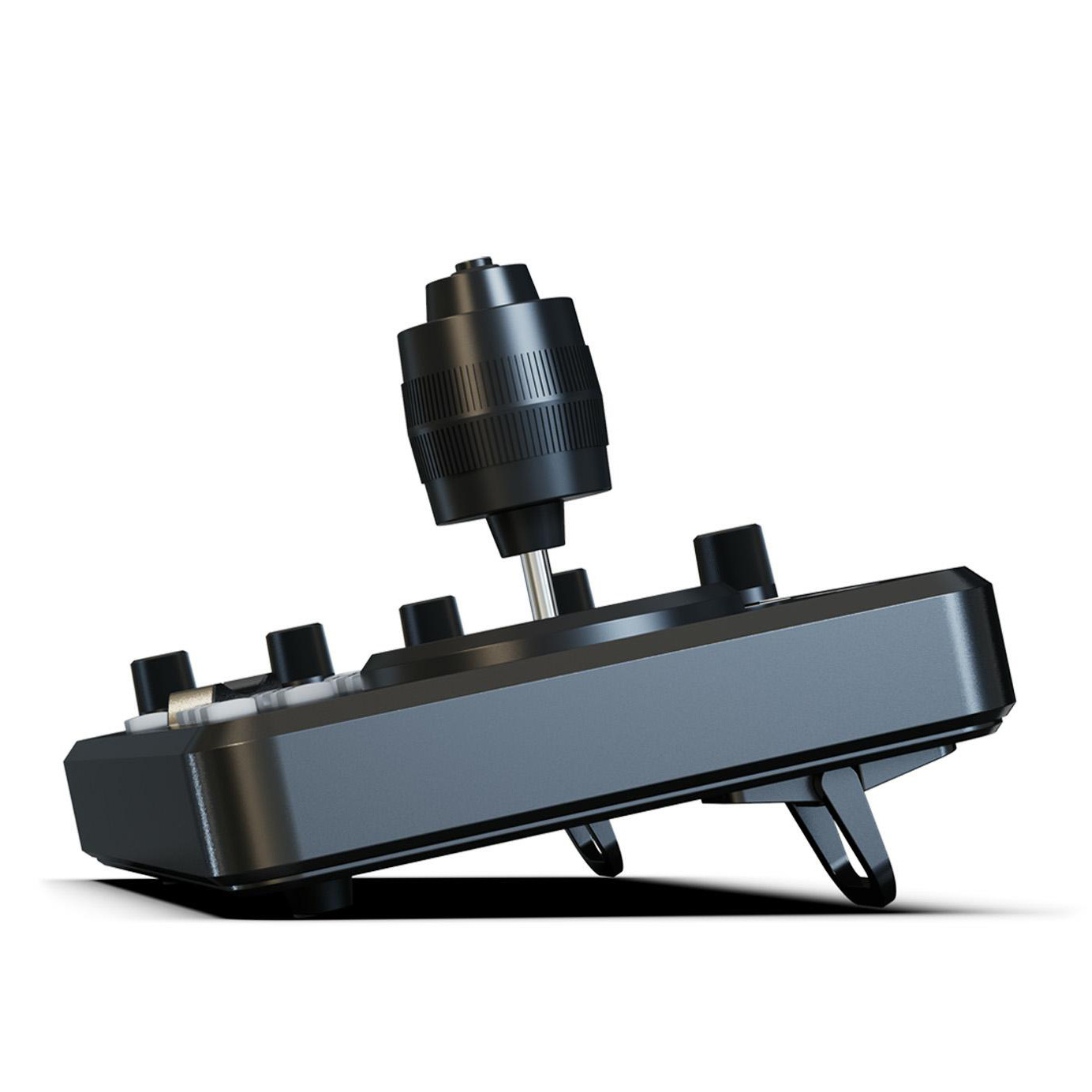

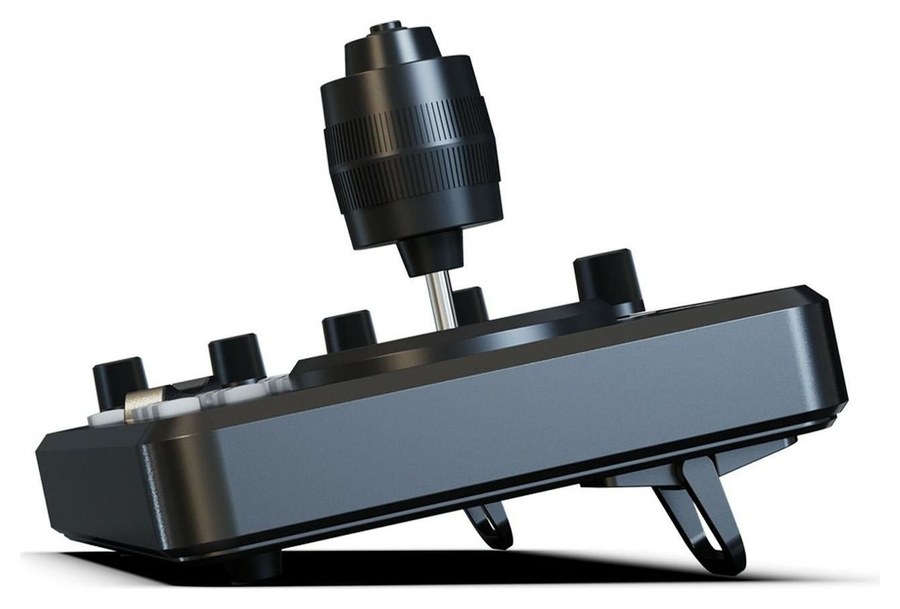

Levehető támasz

A kihajtható támasz a kezelő felé dönti a pultot; levehető.

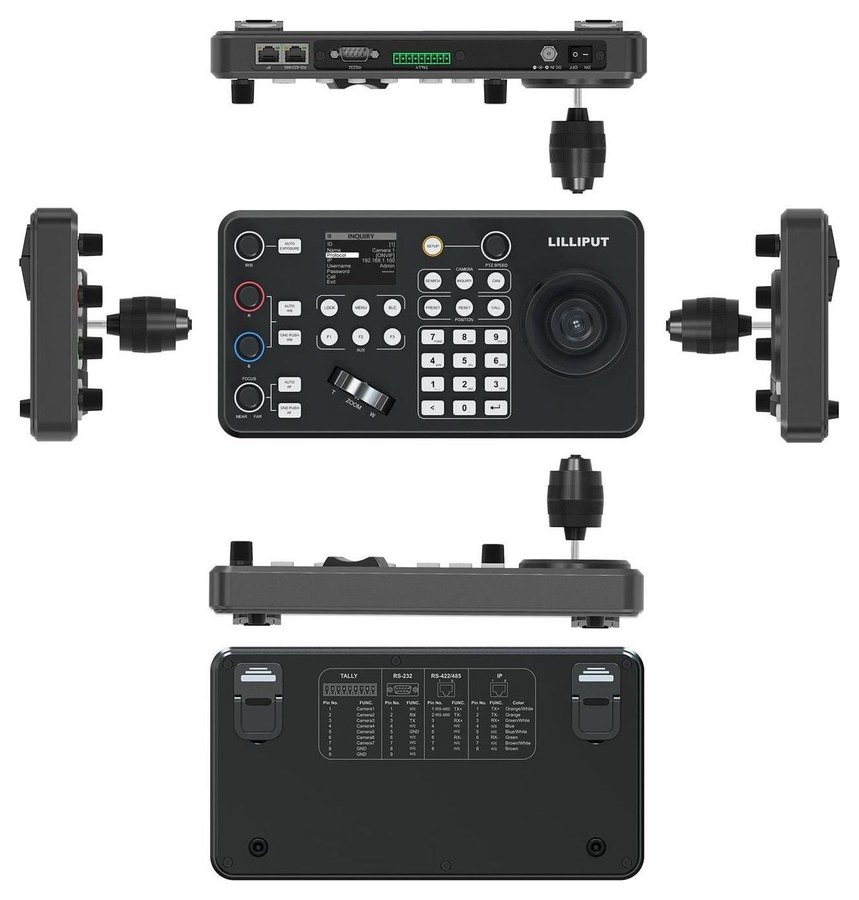

Nézetek és méretek

A pult minden oldalról: 270 × 145 × 29,5 mm, joystickkal 106,6 mm magas.

Csatlakozók

Az IP-vezérlés ONVIF-et és VISCA over IP-t, a soros portok Pelco-D-t, Pelco-P-t és VISCA-t támogatnak. Az RS-485 buszon minden eszköz saját protokollal és adatsebességgel állítható be. A GPIO az 1–7. tallyt vezérli, és jelzi, melyik kamera van éppen vezérlés alatt.

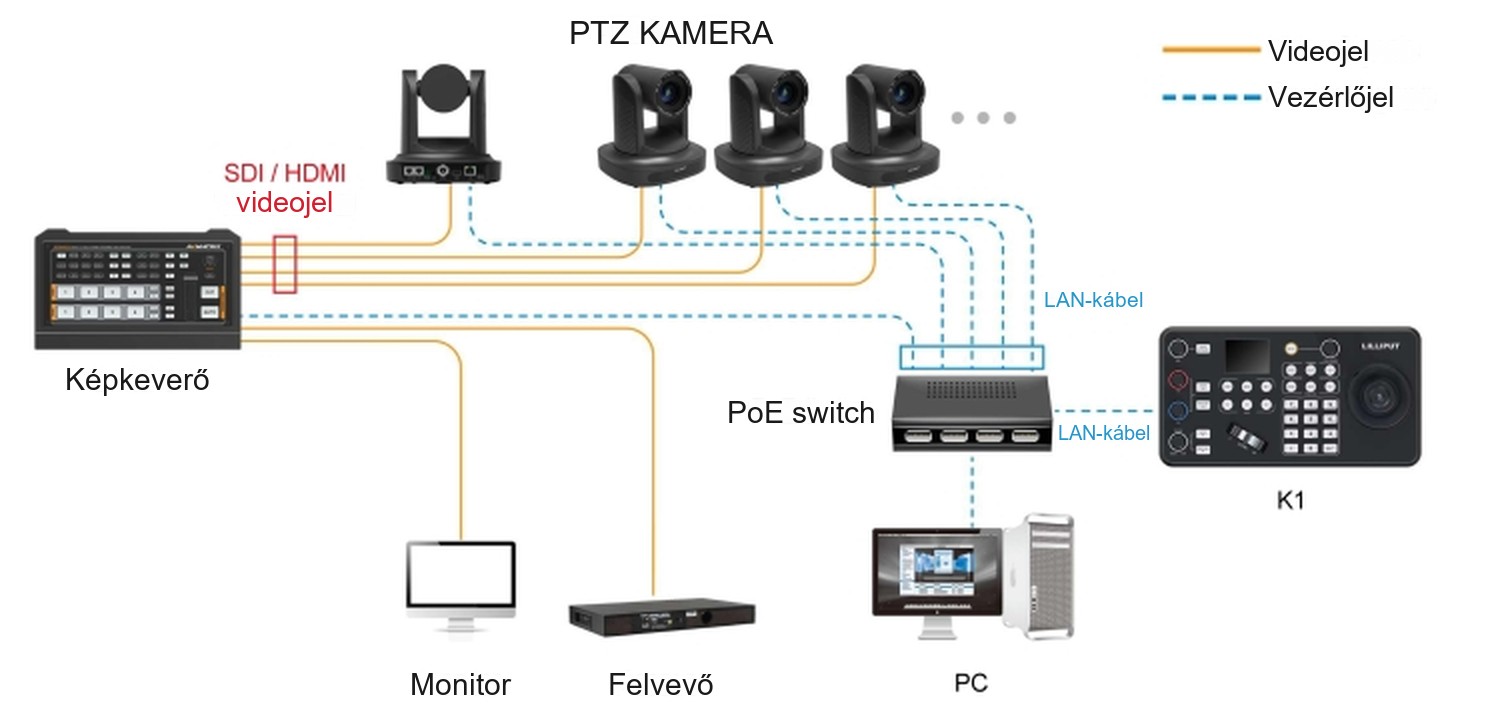

Bekötési rajz

Kamerák, képkeverő, felvevő és számítógép PoE switchen keresztül: a kép SDI/HDMI-n megy a képkeverőbe, a vezérlés LAN-on a K1-ről. RS-232-n, RS-422-n, RS-485-ön és IP-n (RJ45) akár 255 kamera csatlakoztatható.
