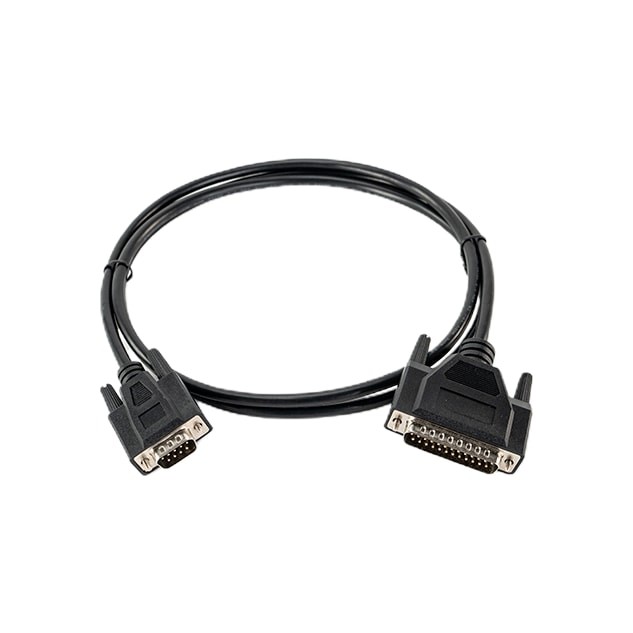

Hollyland HL-TCB04 tally kábel DB25 apa – DB9 apa

A Hollyland HL-TCB04 tally kábel a képkeverőt köti össze a Hollyland Wireless Tally System tally állomásával. A DB25 apa csatlakozó az állomás Tally (DB25) bemenetébe kerül, a másik végén DB9 apa csatlakozó van a képkeverő tally kimenetéhez. Az állomás magától megtanulja, melyik PGM és PVW gomb melyik kamerához tartozik. DB25-ön át a rendszer legfeljebb 12 kamerát kezel.

A vezeték nélküli tally rendszernek egyetlen információ kell a képkeverőtől: melyik kamera van éppen programon és melyik előnézeten. Ez a kábel a képkeverő DB9 apa csatlakozójától viszi el a tally állomásig, onnan rádión jut a kamerák tally lámpáihoz, akár 800 m-re.

Tally a képkeverőtől az állomásig

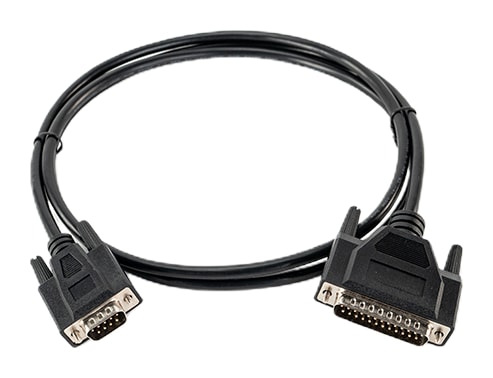

Eredeti Hollyland kábel DB25 apa – DB9 apa csatlakozókkal a Wireless Tally Systemhez.

DB25 → DB9Wireless Tally Systemakár 12 csatornaPGM / PVW

Így kell bekötni

A DB25 apa a tally állomás Tally (DB25) bemenetébe, a DB9 apa a képkeverő tally kimenetébe kerül. Az állomás ezután vezeték nélkül küldi a PGM és PVW állapotot a tally lámpákhoz.

Csatlakozó szerint

A kábelt a képkeverő tally kimenete szerint válassza – a képkeverő felőli végén DB9 apa csatlakozó van.

Szekvenciatanulás

A PGM és PVW gombok sorrendjét a tally állomás magától megtanulja, nincs kézi csatornakiosztás.

Bekötés: képkeverő → tally állomás → tally lámpák

A tally kábel a képkeverő tally kimenetéről vezeti a jelet a tally állomásba. Első csatlakoztatáskor az állomás szekvenciatanulással megállapítja, melyik PGM és PVW gomb melyik kamerához tartozik – elég sorban megnyomni a kijelzőn kért gombokat.

Tally (DB25) bemenet a tally állomáson

A DB25 apa csatlakozó a tally állomás hátlapján lévő Tally (DB25) bemenetbe kerül, amely DB25 anya kivitelű. Mellette az állomáson RJ45 tally bemenet, a képkeverőhöz RJ45 átmenő port, DC táp és két TNC antennacsatlakozó található.

Akár 12 csatorna DB25-ön

A DB25 bemenet legfeljebb 12, az RJ45 bemenet legfeljebb 16 kétszínű tally csatornát kezel. Minden tally lámpát a számválasztóval rendelhet a kamerához; pirosan a programot (PGM), zölden az előnézetet (PVW) jelzi.
