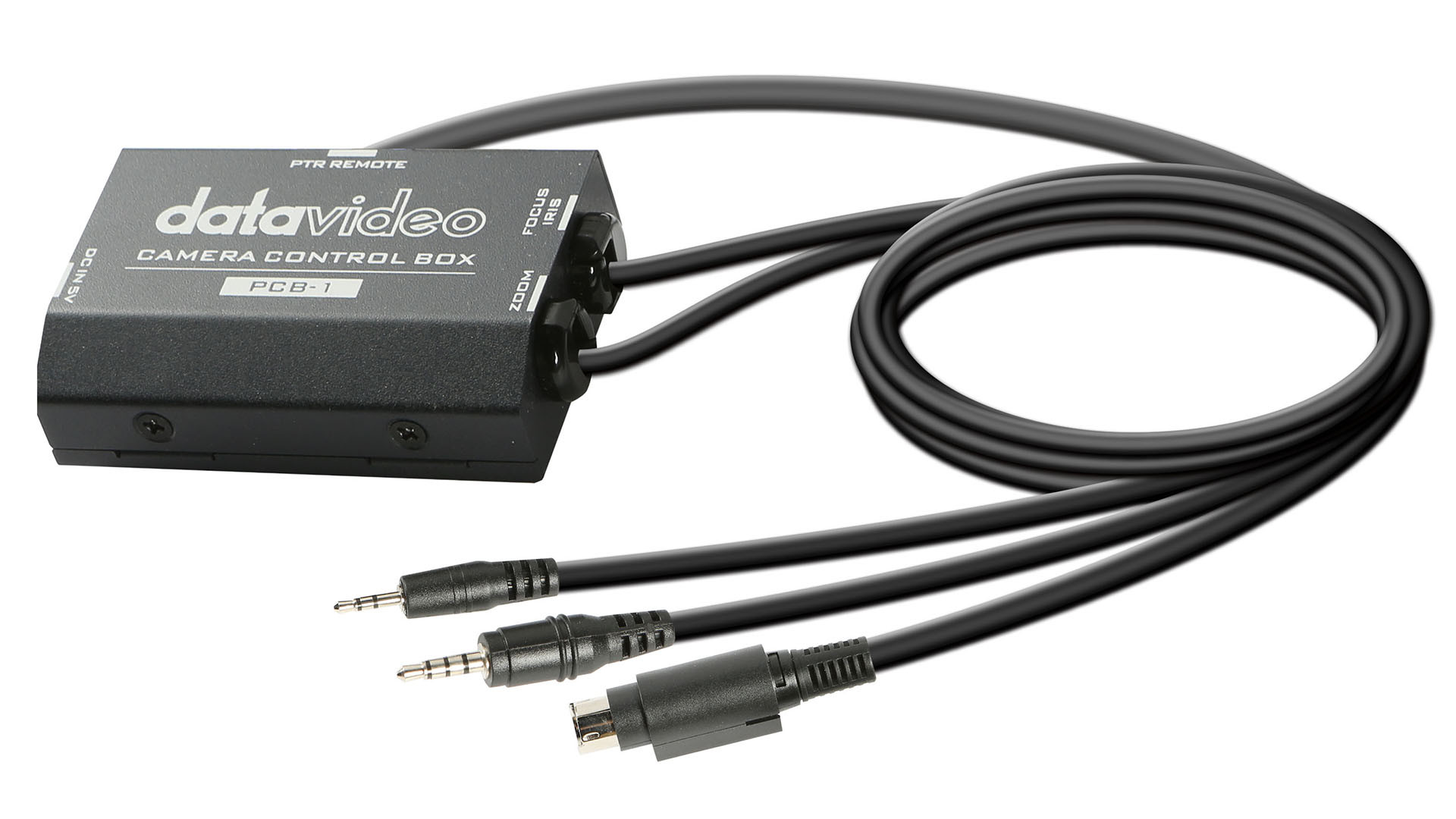

Datavideo PCB-1 kameravezérlő egység

A Datavideo PCB-1 a PTR-10 vagy PTR-10T Mark II fejet kompatibilis, kétcsatlakozós Panasonic kamerával köti össze, és lehetővé teszi a zoom, a fókusz és a rekesz távoli vezérlését. A PCB-1 a Panasonic AG-UX180MC, AG-HPX265 és AG-HPX255 modellekkel kompatibilis; a kamera távvezérlő kimenetét Pana 2 Port módra kell állítani. A rendszer Datavideo RMC-180 Mark II vagy RMC-300A egységgel, illetve a PTR fejhez csatlakoztatott infravörös távirányítóval vezérelhető.

Az egység 8 pólusú mini-DIN csatlakozón keresztül kapcsolódik a PTR fejhez. A 2,5 mm-es jack csatlakozó a zoomot, a 3,5 mm-es pedig a fókuszt és a rekeszt vezérli. Tápellátása 5 V-os micro USB-n keresztül történik; PTR-10 Mark II fejjel használva a fejről is kaphat tápot. A vezérlődoboz tömege 135 g, mérete kábelek nélkül 85,9 × 45,7 × 20,3 mm.

Kamera távvezérlése PTR fejről

A Datavideo PCB-1 kompatibilis Panasonic kamerát kapcsol a PTR fejhez, így távolról vezérelhető a zoom, a fókusz és a rekesz. Az AG-UX180MC, AG-HPX265 és AG-HPX255 modelleket támogatja Pana 2 Port módban. A rendszer RMC-180 Mark II, RMC-300A egységgel vagy infravörös távirányítóval vezérelhető.

A PTR fejhez 8 pólusú mini-DIN csatlakozóval kapcsolódik. A 2,5 és 3,5 mm-es jack csatlakozókon keresztül továbbítja a zoom-, fókusz- és rekeszvezérlést. Az egység tömege 135 g; 5 V-os micro USB tápellátást használ, vagy PTR-10 Mark II fejről is táplálható.

3 kompatibilis modell135 g

Bekötés a kamerarendszerbe

Az ábra három rögzített kábelt mutat: 8 pólusú mini-DIN csatlakozót a PTR fejhez (40 cm), 2,5 mm-es zoom jack csatlakozót (70 cm), valamint 3,5 mm-es csatlakozót a fókuszhoz és a rekeszhez (70 cm). A kamera távirányító kimenetét Pana 2 Port módra kell állítani.
