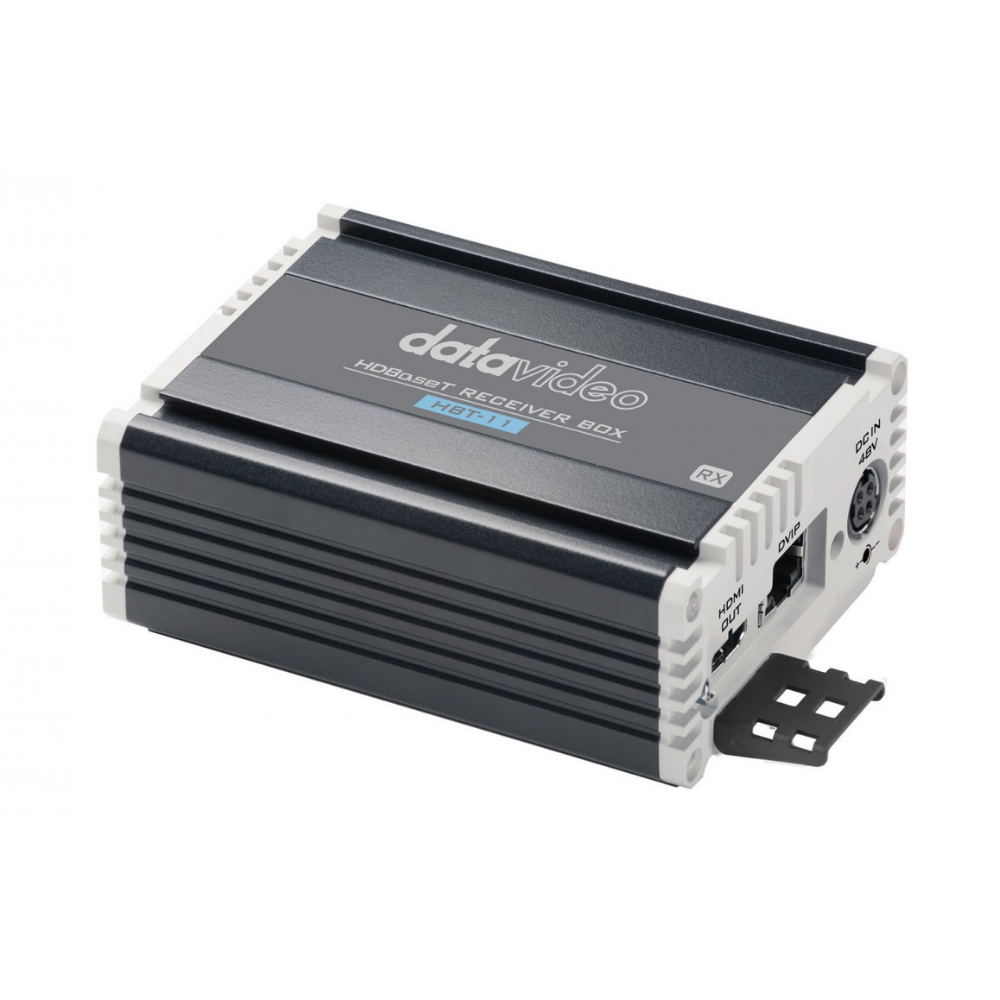

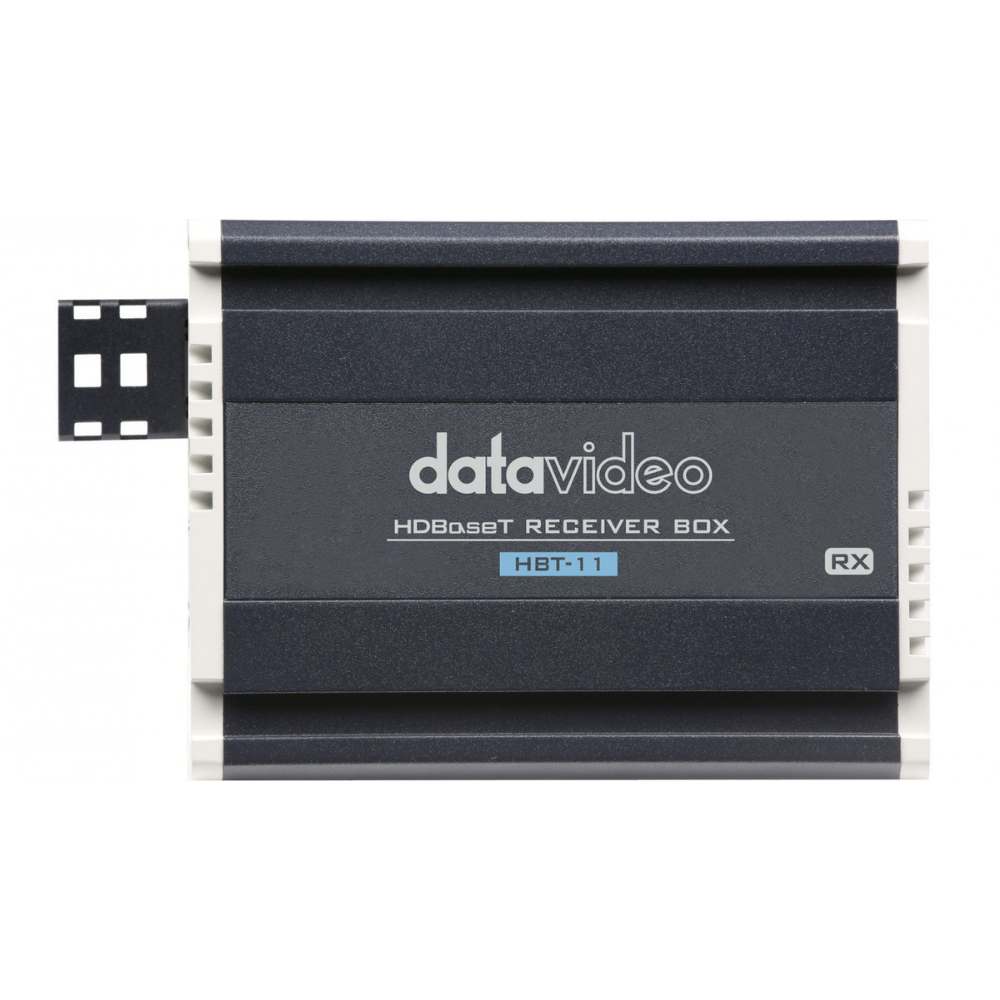

A HBT-11 vevőegység HDBaseT-kapcsolatot biztosít egy kompatibilis adó és a megjelenítő vagy vezérlőhely között. Egyetlen Cat 5e/6/6a/7 kábelen továbbítja a videót, hangot, DVIP-parancsokat, RS-422/232 soros vezérlést és a PoE-tápellátást; Full HD módban a kábelút legfeljebb 100 m lehet. A HDMI-kimenet legfeljebb 4Kp30 videoformátumokat támogat.
A HBT-11 vevőegység HDBaseT-kapcsolatot biztosít egy kompatibilis adó és a megjelenítő vagy vezérlőhely között. Egyetlen Cat 5e/6/6a/7 kábelen továbbítja a videót, hangot, DVIP-parancsokat, RS-422/232 soros vezérlést és a PoE-tápellátást; Full HD módban a kábelút legfeljebb 100 m lehet. A HDMI-kimenet legfeljebb 4Kp30 videoformátumokat támogat.
A HBT-11 vevőegység HDBaseT-kapcsolatot biztosít egy kompatibilis adó és a megjelenítő vagy vezérlőhely között. Egyetlen Cat 5e/6/6a/7 kábelen továbbítja a videót, hangot, DVIP-parancsokat, RS-422/232 soros vezérlést és a PoE-tápellátást; Full HD módban a kábelút legfeljebb 100 m lehet. A HDMI-kimenet legfeljebb 4Kp30 videoformátumokat támogat.
VIDEO, VEZÉRLÉS ÉS TÁPELLÁTÁS

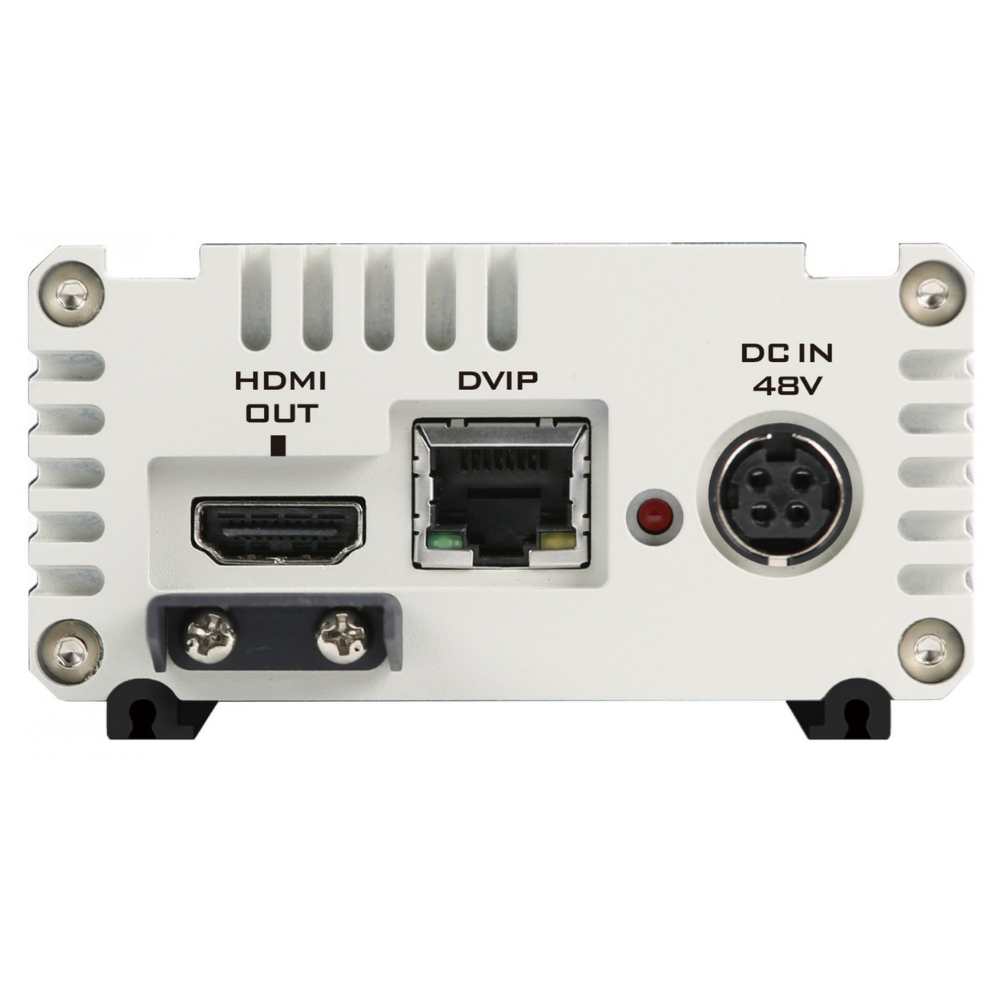

A hátlapon található a HDBaseT-bemenet, a HDMI-kimenet, a DVIP hálózati port és a 48 V-os tápcsatlakozó. Megfelelő rendszerben így nincs szükség külön kábelre a kép és a vezérlés számára. A HBT-11 Datavideo HBT-10 adóval alkot rendszert; a 4Kp30 átvitel kompatibilis adóval érhető el.
RS-422 / RS-232 SOROS VEZÉRLÉS

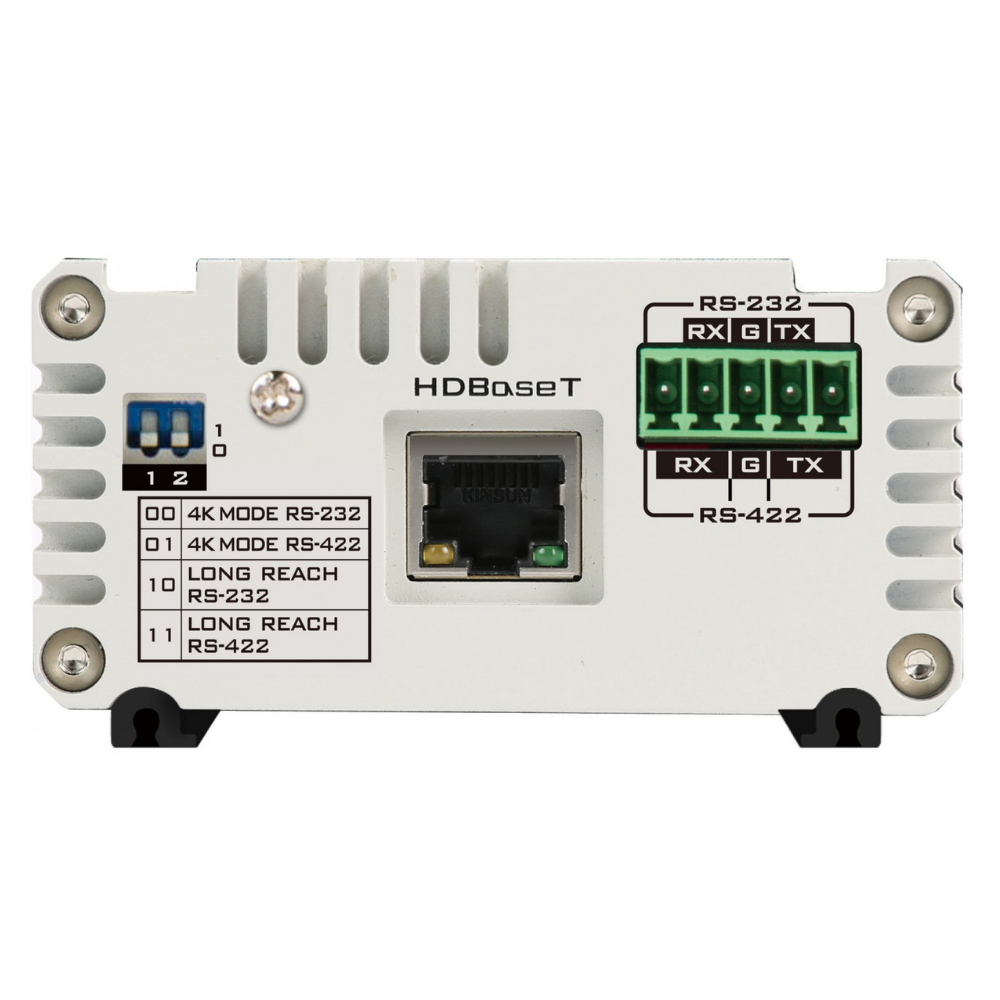

A Phoenix sorkapocs soros kameravezérlést tesz lehetővé. Az egység kapcsolóival RS-232 vagy RS-422, valamint Long Reach mód választható; a beállításnak csatlakoztatott eszköz protokolljához és bekötéséhez kell igazodnia.

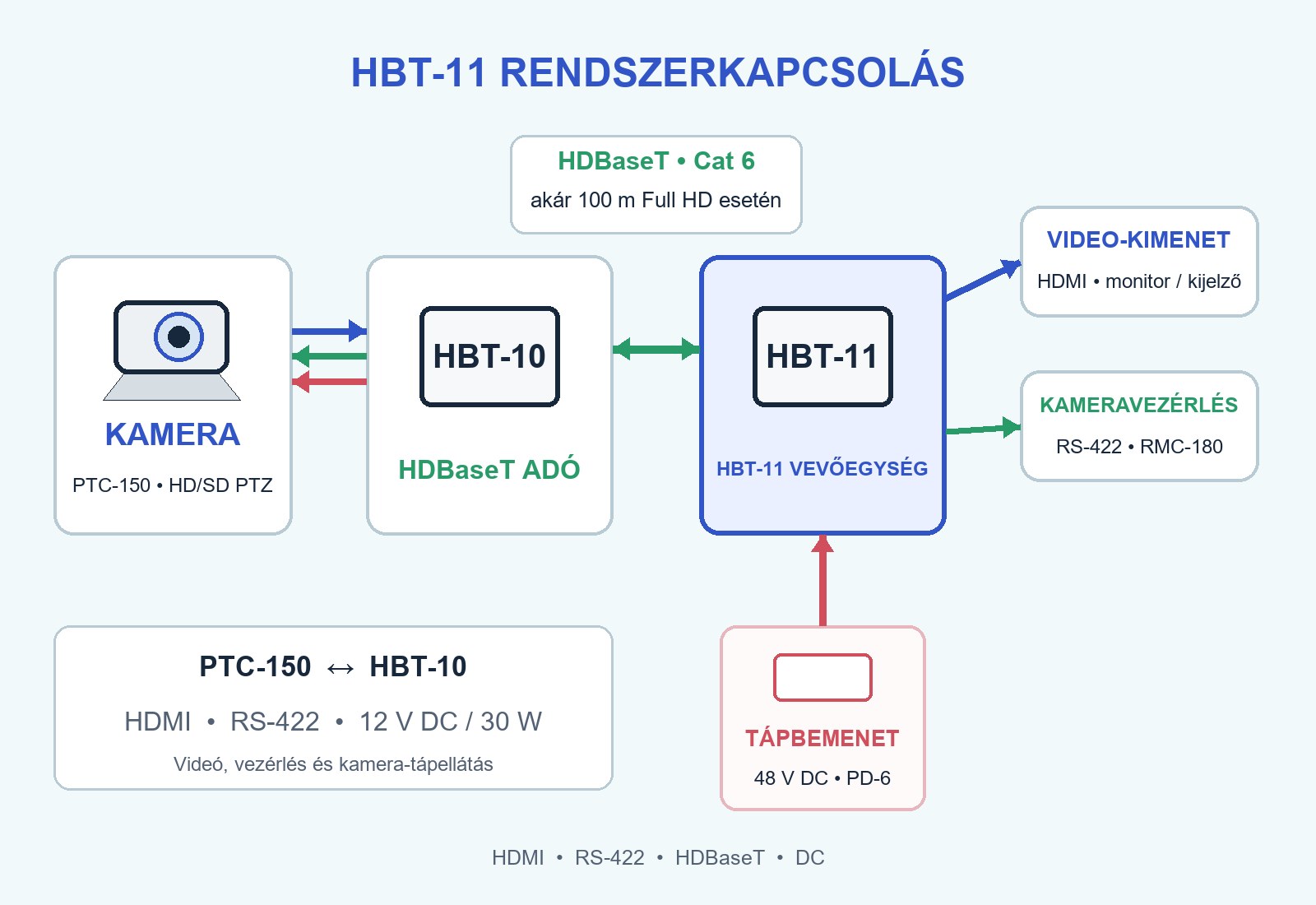

HDBaseT RENDSZERKAPCSOLAT

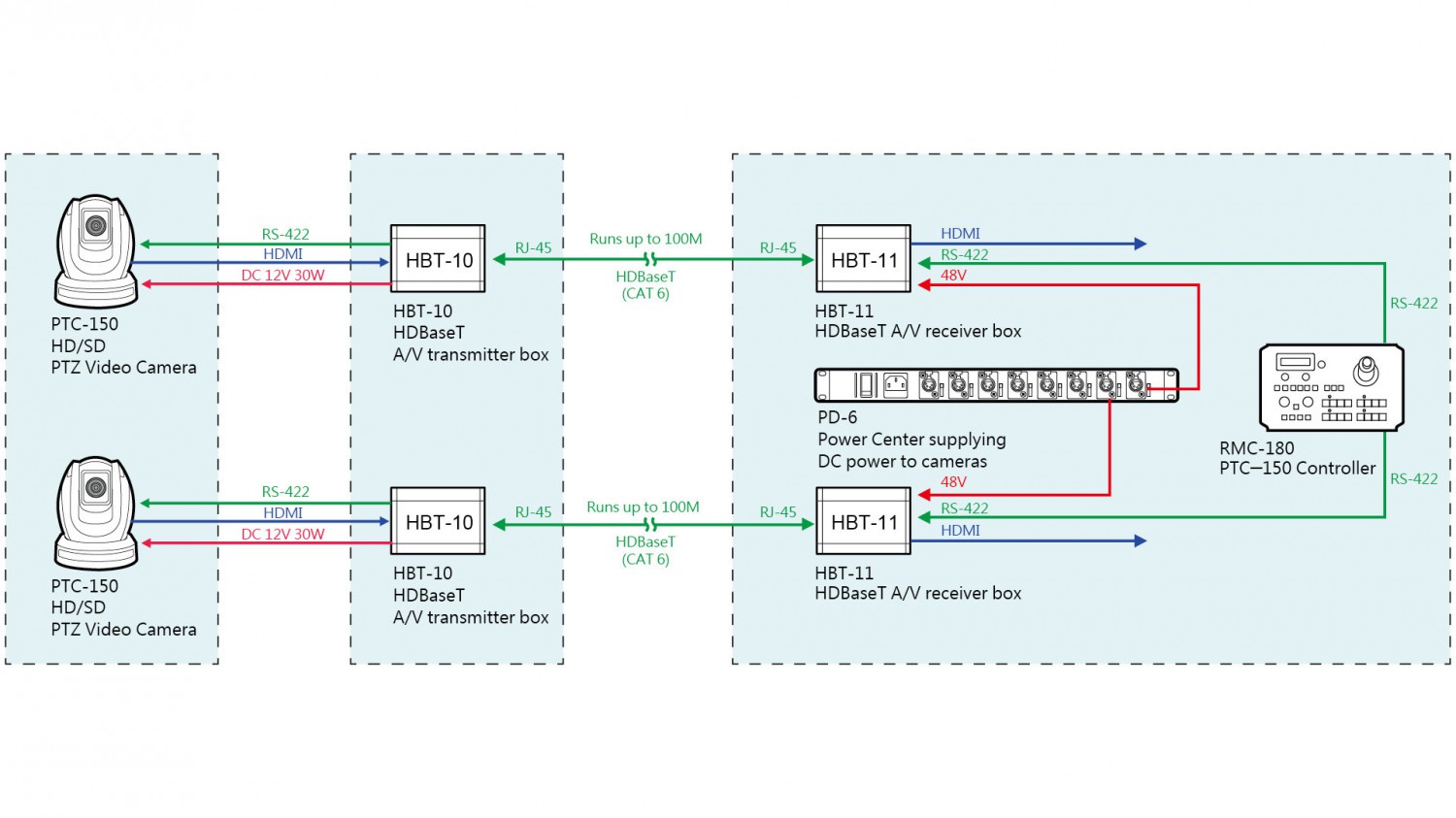

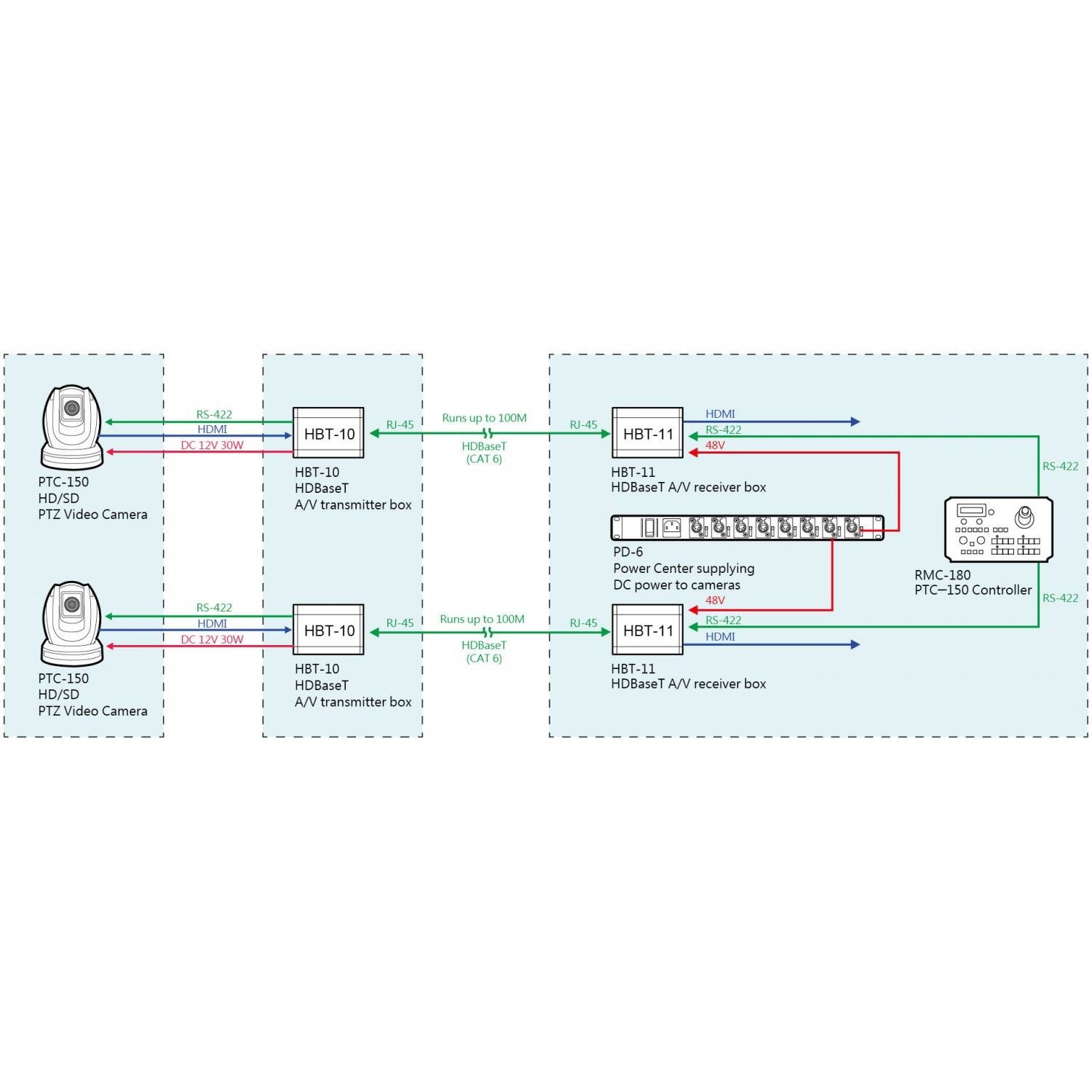

Az ábra egy lehetséges összeállítást mutat: a PTC-150 kamera egy HBT-10 adóhoz és egy HBT-11 vevőhöz csatlakozik. A HDBaseT továbbítja a képet és a vezérlést; a HDMI-kimenet monitorhoz, az RS-422 pedig RMC-180 vezérlőhöz csatlakoztatható. A vevő tápellátását a PD-6 biztosítja.
Átvitel: videó, hang, vezérlőadat és PoE egy Cat 5e/6/6a/7 kábelen
Hatótávolság: Full HD esetén legfeljebb 100 m; a tényleges érték a felbontástól és kábeltől függ
Tápellátás: 48 V DC bemenet; PoE kimenet legfeljebb 35 W
Méretek: 132 × 85 × 45 mm
Tömeg: kb. 400 g
Üzemi hőmérséklet: 0–40 °C
AJÁNLJUK
A Datavideo HBT-11 a HDBaseT-kapcsolat vevőegysége. HDBaseT-kapcsolaton továbbított képhez és vezérlőjelekhez kompatibilis Datavideo HBT-10 adóval használható. Rackbe szereléshez a kompatibilis tartókészlet a Datavideo RMK-2.
