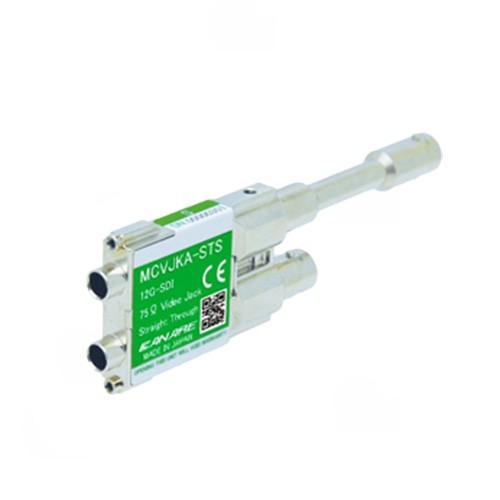

Canare MCVJKA-STS 12G-SDI videojack, külön lezárással

Canare kettős videocsatlakozó 12G-SDI-hez videopatch-panelhez, különálló végződéssel (Straight Through) kivitelezésben: behelyezett patch-dugó nélkül mind a felső, mind az alsó BNC-csatlakozó 75 Ω-os saját ellenállással van ellátva. Porvédő fedél, két csavarral rögzíthető.

A Canare MCVJKA-STS egy kettős 12G-SDI videocsatlakozó – egy csatornás videopatch-panel. A kialakítás „staggered”, azaz eltolt sorokkal rendelkezik: ezért a hátoldalon szabványos méretű BNC-csatlakozók is használhatók, még akkor is, ha a panel elülső része sűrűn van felszerelve.

A jelölésben szereplő S betű a különálló végződést (Straight Through) jelenti. Ha nincs patch-dugó dugva a csatlakozóba, akkor a felső és az alsó BNC-csatlakozó is 75 Ω-os saját ellenállással van végződve, és egymással nincsenek összekötve. Ez a különbség az MCVJKA-STW (Normal Through) kivitelhez képest, ahol a felső és az alsó BNC-csatlakozó nyugalmi állapotban összekapcsolva van.

Az előző generációs MCVJK-ST* modellhez képest az MCVJKA jobb visszacsillapítással és beiktatási csillapítással rendelkezik, valamint jobb csatornák közötti szigeteléssel, valamivel könnyebb (64 g szemben a 67 g-mal), és a BNC-csatlakozó függőlegesen van elhelyezve, így jobban látható a retesz hornya, és a csatlakozó könnyebben dugható be és húzható ki. A por és szennyeződések behatolását a csatlakozó fedele védi, a panelbe két csavarral rögzíthető.

A gyártó felhívja a figyelmet arra, hogy a csatlakozóba kizárólag Canare mikro videopatch kábelek dughatók be — más gyártók videodugói és patch kábelei nem használhatók.
