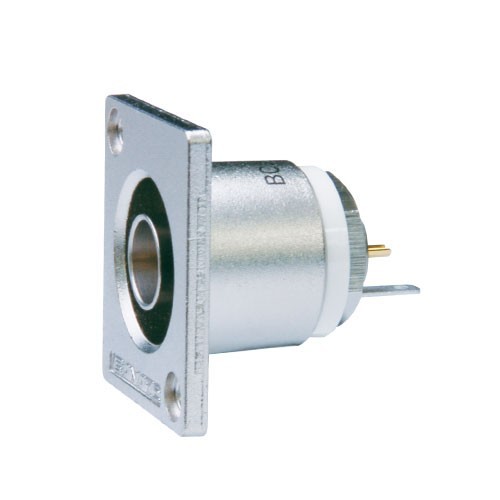

Canare BCJ-RU 75 Ω BNC panelaljzat, süllyesztett

75 Ω-os BNC panelcsatlakozó, ITT Cannon XLR-F77 méretű süllyesztett karimával. A vezetéket közvetlenül az aranyozott berillium-rézből készült középső érintkezőre kell forrasztani. Visszacsillapítás: 26 dB vagy annál nagyobb 2 GHz-ig.

A Canare BCJ-RU egy 75 Ω-os videó BNC-panelcsatlakozó. A Canare ebben a sorozatban nagy hangsúlyt fektet az impedancia-illesztésre — a visszatükröződési csillapítás 26 dB vagy annál nagyobb 2 GHz-ig, így a jel nem verődik vissza a panelen való áthaladáskor.

Ez egy közvetlen csatlakozású típus: a kábelt nem csatlakozóval csatlakoztatják, hanem közvetlenül a csatlakozó középső érintkezőjéhez forrasztják. Ez berillium-rézből készült, amely jó rugalmassági tulajdonságokkal rendelkezik, és több száz behelyezés után sem enged, valamint aranyozott.

A karima mérete ITT Cannon XLR-F77, és a szerelés süllyesztett – az aljzat a karima homlokzata mögé van behúzva, hogy az ütközés ne sértse meg. A Canare ugyanazt a csatlakozót Neutrik D-sorozatú karimával (BCJ-RUD) is gyártja; mindkettő felületkezelése megegyezik, így egy panelen keverve is használhatók anélkül, hogy szembetűnő lenne.

Ha az aljzatot el kell szigetelni a paneltől, akkor a Canare IU-7/16 szigetelőkészletet kell használni; a szerelési nyílást ekkor az IU-7/16 méretére kell fúrni.
