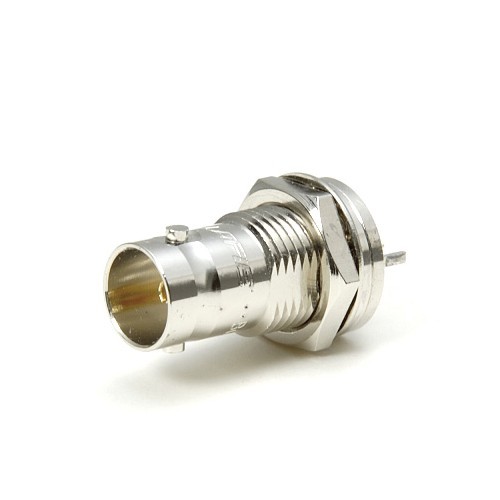

Canare BCJ-FPC 75 Ω BNC NYÁK-aljzat, elöl anyás rögzítés

75 Ω-os BNC-csatlakozó nyomtatott áramköri lapra történő felszereléshez: egyenes kivezetések, a panelhez elölről anyával rögzíthető. Középső érintkező aranyozott berillium-rézből, visszatérő csillapítás 26 dB vagy annál nagyobb 1 GHz-ig.

A Canare BCJ-FPC egy 75 Ω-os videó BNC-csatlakozó, amelyet nyomtatott áramköri lapra való felszerelésre terveztek. A kivezetések egyenesek, és a csatlakozót elölről anyával rögzítik a panelhez, így a készülék elülső részéről lehet meghúzni.

A nyomtatott áramköri lapra szerelhető csatlakozók munkát és pénzt takarítanak meg: nincs szükség a lap és a panel közötti kábelezésre, így elmarad az összes szigeteléseltávolítás és a csatlakozók felszerelése az összekötő vezetékekre.

A középső érintkező berillium-rézből készül, jó rugalmassági tulajdonságokkal rendelkezik és aranyozott. A visszatérő csillapítás 26 dB vagy annál nagyobb 1 GHz-ig.

Ha az aljzatot el kell szigetelni a paneltől, az elülső anyás típusnál a Canare IU-7/16 szigetelőkészletet kell használni, és a szerelési nyílást annak méretére kell fúrni.

A gyártó felhívja a figyelmet arra, hogy a nyomtatott áramköri lapra szerelhető csatlakozókat forrasztás után semmiképpen sem szabad mosni.
