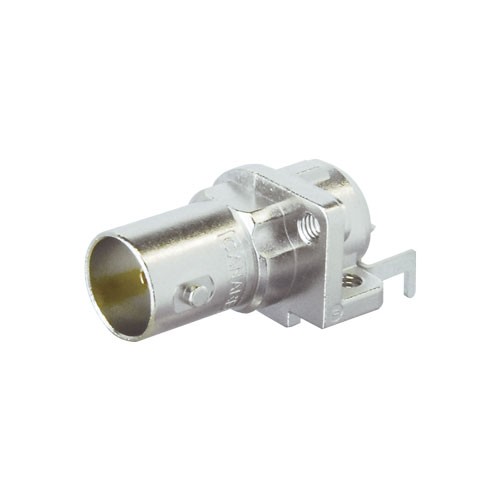

Canare BCJ-BPLHA 75 Ω BNC NYÁK-aljzat, derékszögű

75 Ω-os BNC-csatlakozó nyomtatott áramköri lapra történő felszereléshez, derékszögű kivezetésekkel. A panelbe elölről M2,6-os csavarral rögzíthető, a csatlakozók közti távolság 16 mm. A középső érintkező aranyozott berillium-rézből készült.

A Canare BCJ-BPLHA egy 75 Ω-os videóhoz készült BNC-csatlakozó, amelyet nyomtatott áramköri lapra való felszerelésre terveztek. A kivezetések derékszögben állnak, így a lap párhuzamosan fekszik a panellel.

A csatlakozót egy M2,6-os csavarral rögzítik a panel elülső oldaláról – így a készülék elülső részéről szerelhető fel, anélkül, hogy belülre kellene nyúlni. A csatlakozók közötti távolság 16 mm, ami lehetővé teszi a panel rendkívül sűrű beépítését. A szögletes kivitel ráadásul csavarozható a nyomtatott áramköri lapra, így forrasztás közben nem mozdul el, és a munka gyorsan halad.

A nyomtatott áramköri lapra szerelhető aljzatok jelentősen csökkentik a szerelés költségeit: így elmaradnak a nyomtatott áramköri lap és a panel közötti összekötő vezetékek, valamint azok végfeldolgozása.

A középső érintkező berillium-rézből készül, jó rugalmassági tulajdonságokkal rendelkezik, és aranyozott. A visszacsillapítás a szögletes kivitel esetében 26 dB vagy annál nagyobb 1,5 GHz-ig, és 20 dB vagy annál nagyobb 3 GHz-ig.

Két gyártói figyelmeztetés: a BCJ-BPLHK és a BCJ-BPLHA modelleknél a nyomtatott áramköri lapon lévő szerelőfuratok távolsága eltérő, így a modellek nem cserélhetők fel egymással egy az egyben; továbbá a nyomtatott áramköri lapra szerelhető csatlakozókat forrasztás után semmiképpen sem szabad mosni.
