Blackmagic Design Studio Converter

A Blackmagic Design Studio Converter átalakító a 10G Ethernet csatlakozós Blackmagic stúdiókamerákhoz (Studio Camera 4K Pro, 4K Pro G2 és 6K Pro). Egyetlen olcsó Cat 6A kábelen továbbítja a kamera képét, a visszatérő programot, az időkódot, a referenciát, a tallyt, a talkbacket, a kameravezérlést és a PoE tápellátást, hasonlóan a drága SMPTE optikás megoldáshoz. A vezérlőterem oldalán 2 db 12G-SDI kimenet, 2 db SDI visszatérő bemenet, 3G-SDI monitorkimenet, időkód és Tri-Sync vagy Black Burst referencia, talkback, 2,2″-es LCD kijelző, fejhallgató-kimenet és hangszóró található.

A teljes kamerakapcsolat egyetlen kábelen

Kép, visszatérő jelek, tally, talkback, vezérlés és a kamera tápellátása egyetlen 10G Ethernet rézkábelen halad.

10G Ethernet 90 W PoE-vel2× 12G-SDI kimenet2× SDI visszatérő bemenetTri-Sync / Black Burst

Mint az SMPTE optika, csak olcsóbban

Az átalakító az Ethernet-kábelen táplálja a kamerát, így a kameránál nincs szükség tápegységre. A vezérlőterem oldalán az összes video-, hang- és talkbackjelet szabványos csatlakozókra bontja.

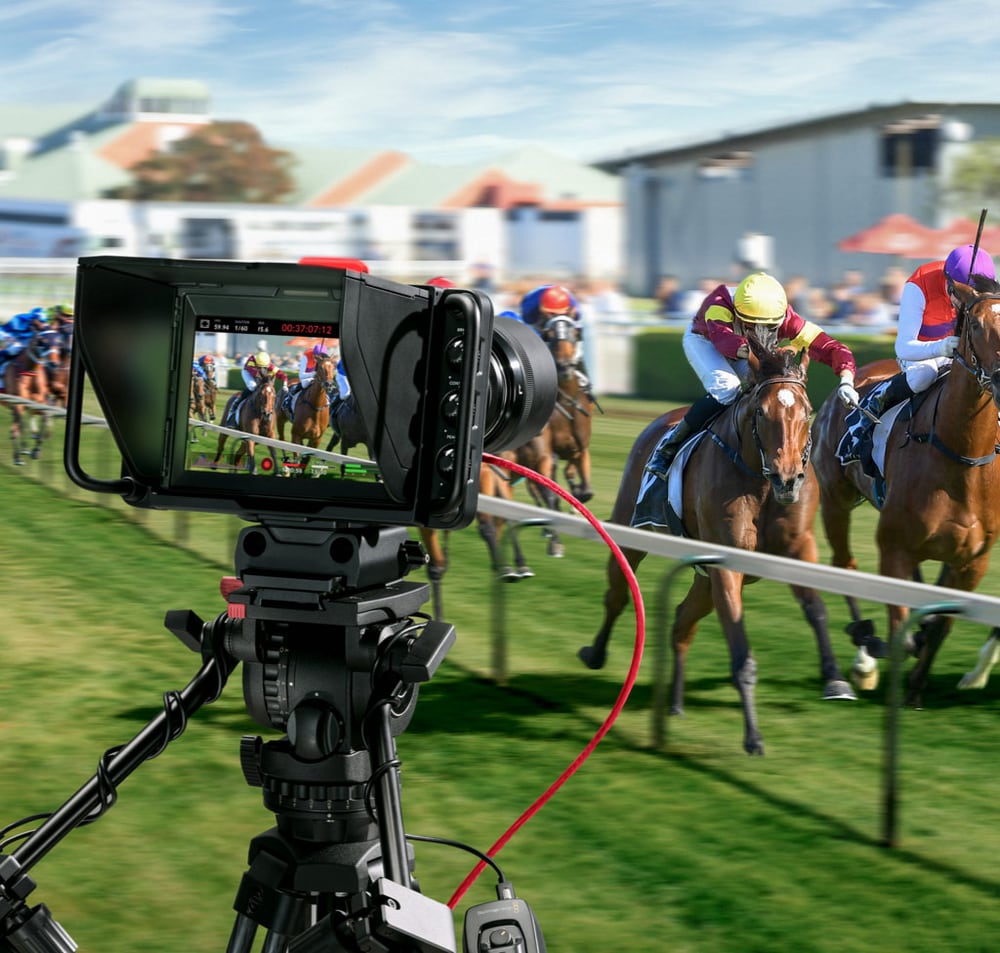

Kamera messze a képkeverőtől

A kamerának nincs szüksége saját tápegységre, így messze állhat a képkeverőtől. Rövidebb távon elég a Cat 6 kábel, hosszabb távon jól árnyékolt Cat 6A S/FTP kábel ajánlott. Az Ethernet-csatlakozó mindkét készülékben reteszelődik a kihúzás ellen.

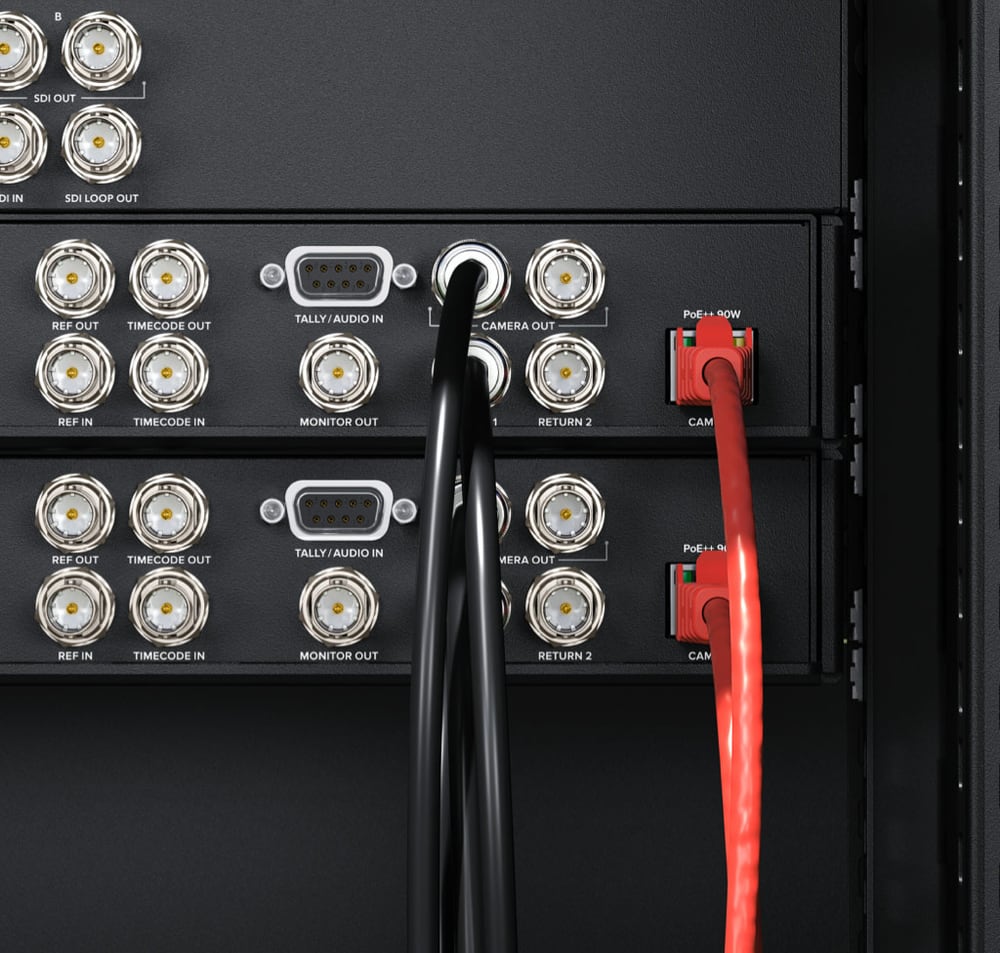

A vezérlőterem oldalán

A kamera egyik 12G-SDI kimenetét a képkeverőbe vezeti, a másikat például egy HyperDeck Studio rögzítőbe tiszta ISO-felvételhez. Az 1. visszatérő bemenet a képkeverő programját viszi a kamera keresőjébe, a 2. bemenet egy további jelet – súgógépet, grafikát vagy másik kamerát – a kamera HDMI-kimenetére.

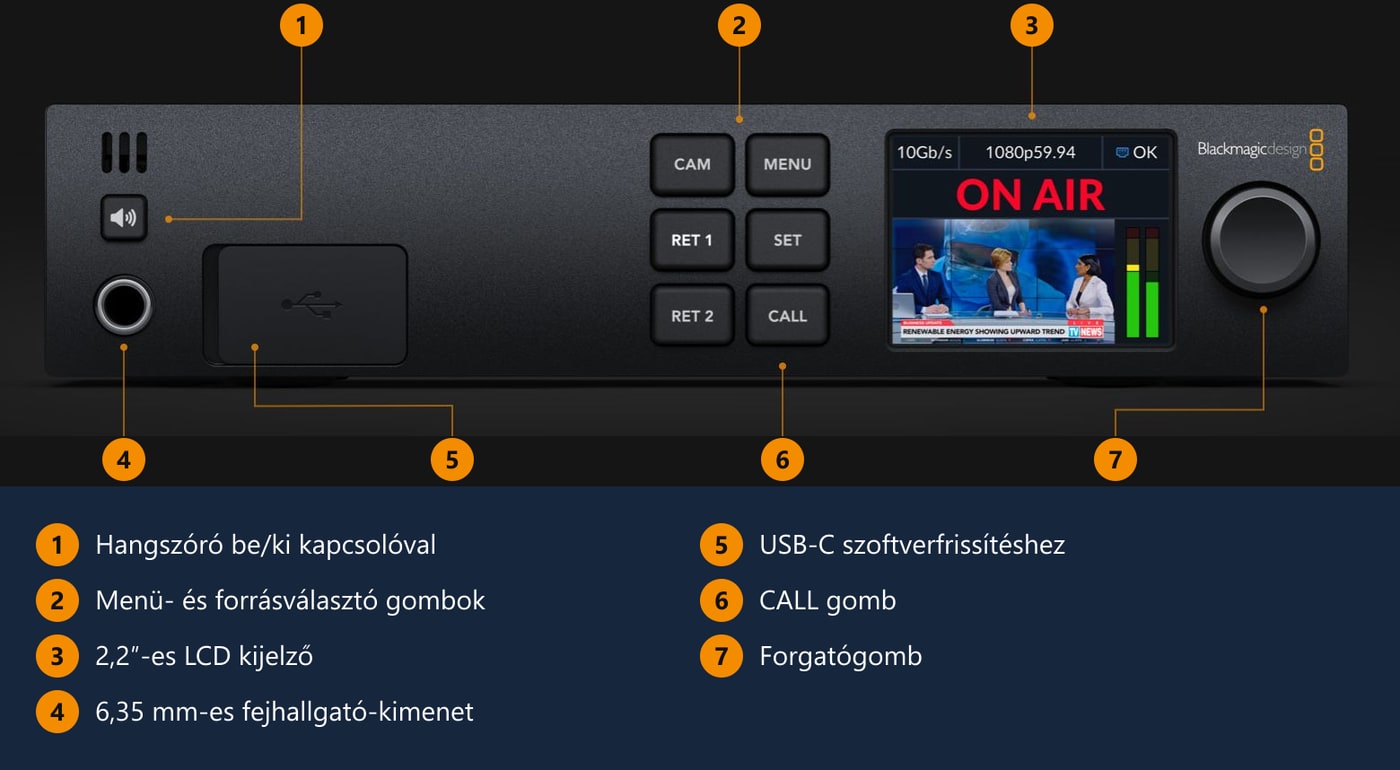

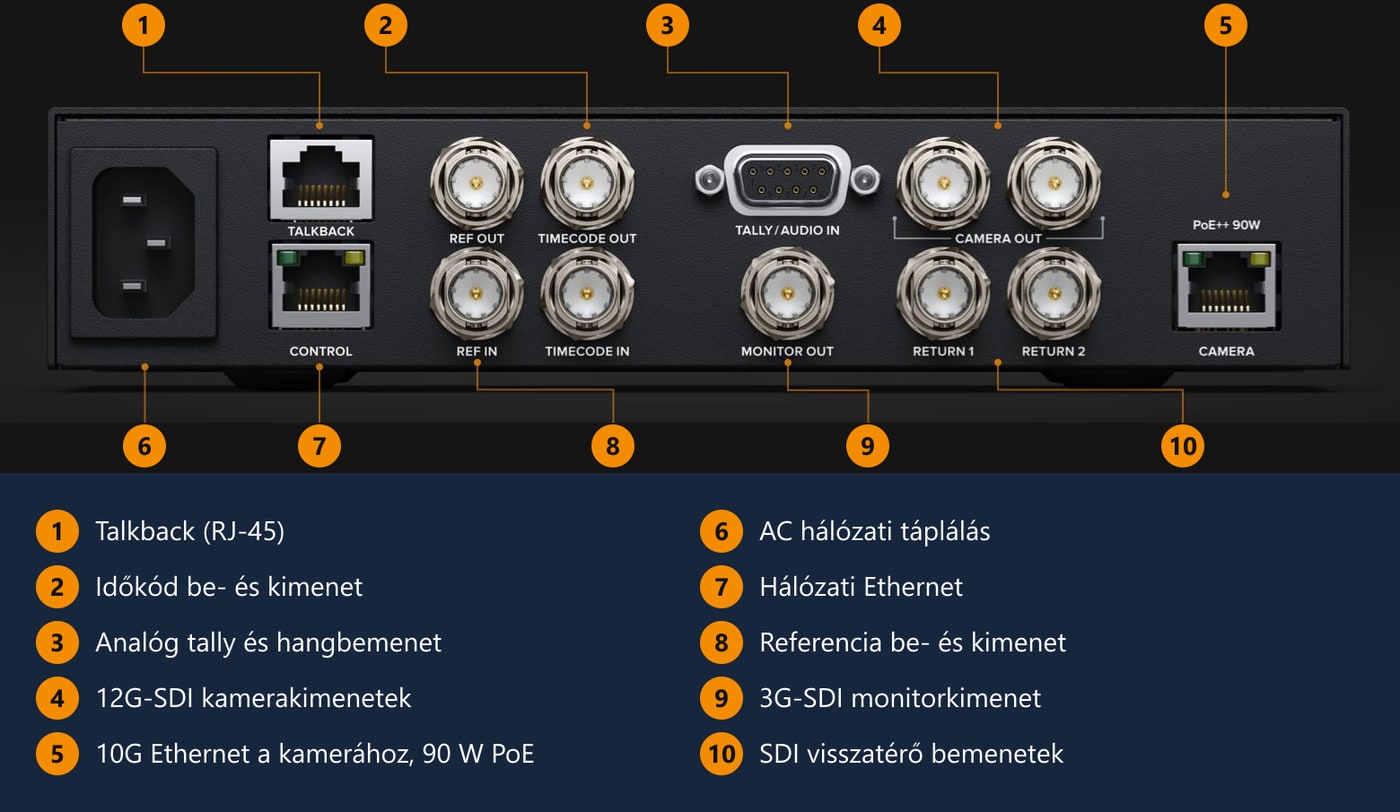

Csatlakozók és kezelőszervek

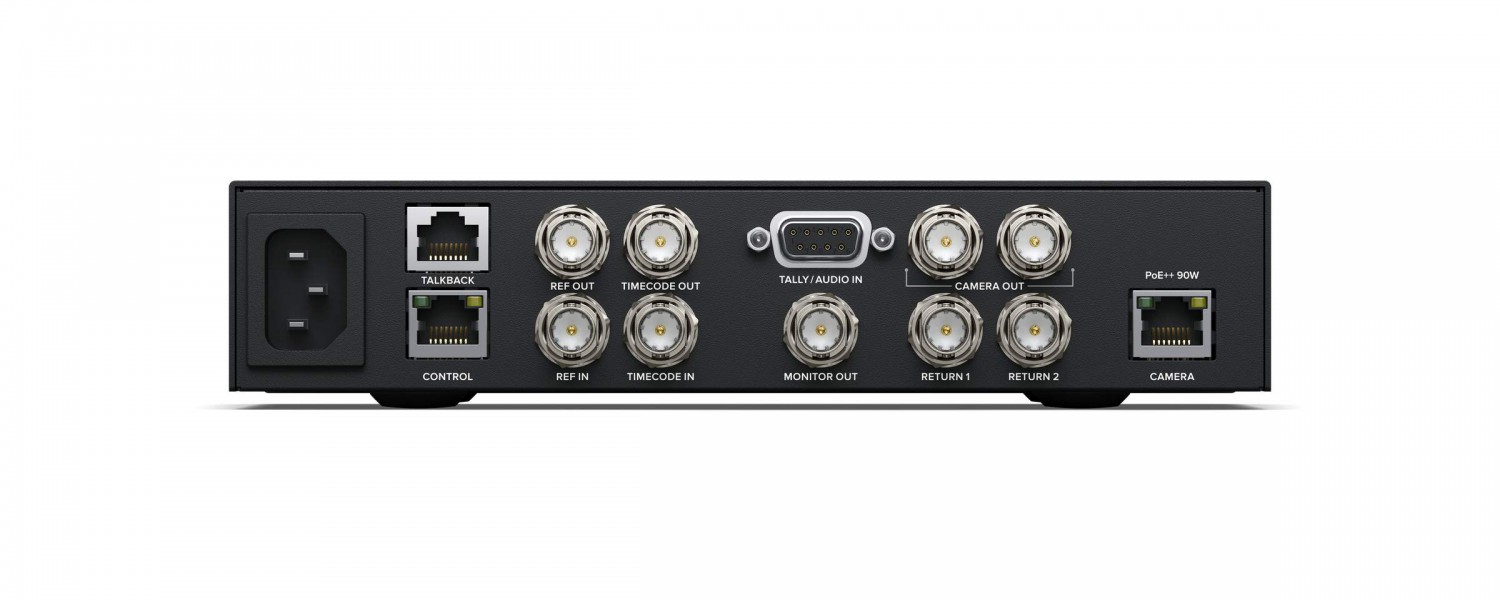

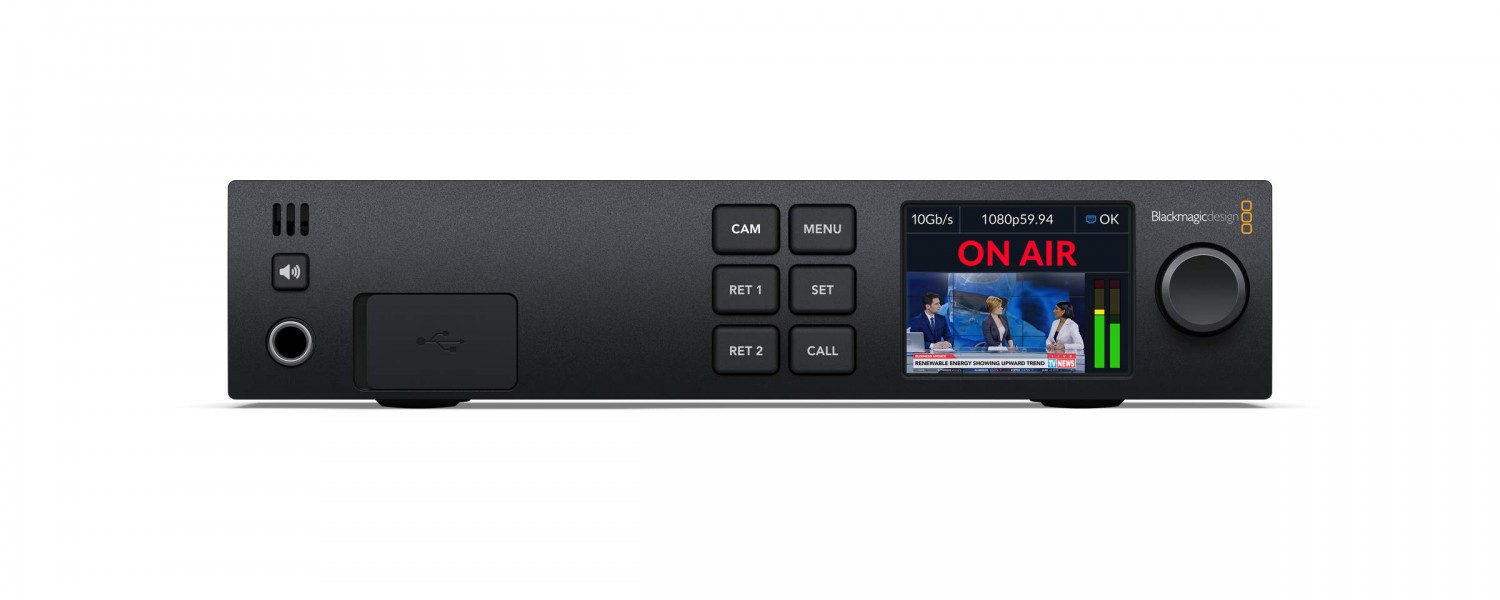

Az előlap az ellenőrzésre és kezelésre szolgál, a hátlap a kamerához és a vezérlőterem eszközeihez csatlakozik.
