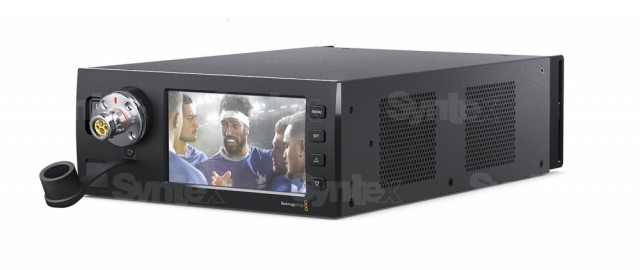

Blackmagic Design Studio Fiber Converter

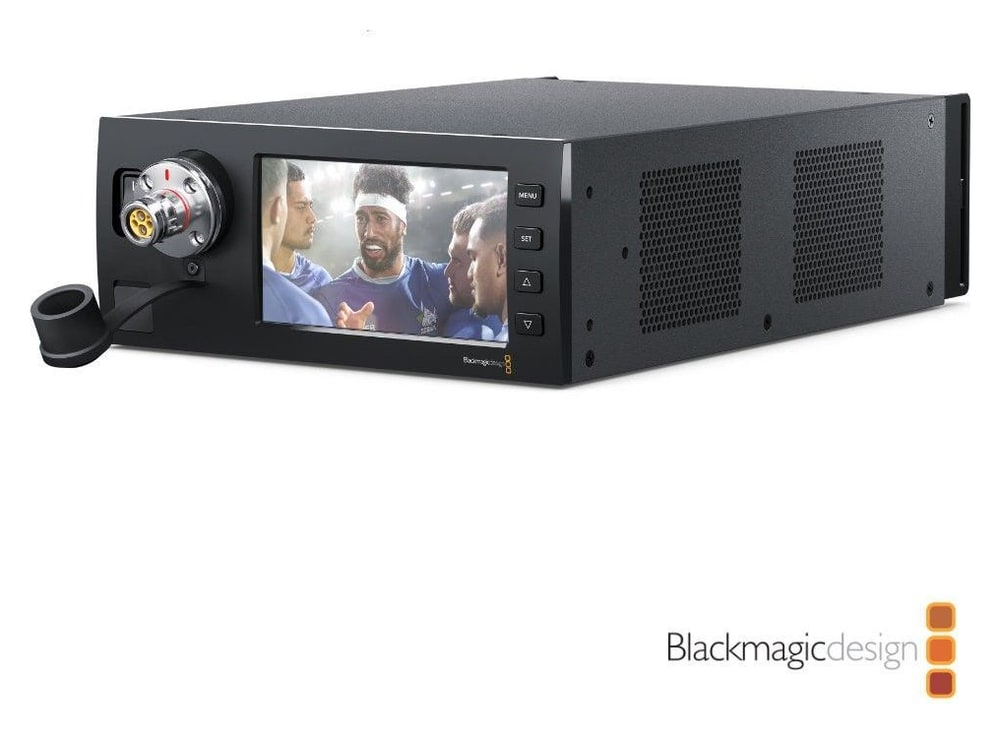

A Blackmagic Studio Fiber Converter az SMPTE kameraláncok stúdióoldali vége: a kamera felől érkező optikai kapcsolatot visszaalakítja 12G-SDI videóvá, analóg hanggá, intercommá, tallyvá, PTZ-vé és Ethernetté, a távoli kamerát pedig ugyanazon a hibrid kábelen táplálja. A hatótávolság akár 2 km, a fő Ultra HD jelet három független HD visszatérő jel és az előlapon egy 5 hüvelykes LCD kijelző egészíti ki.

A kameralánc stúdióoldali vége

A vezérlőteremben vagy a közvetítőkocsiban az átalakító a kamera jelét szokásos stúdiócsatlakozókra osztja, és ugyanazon az SMPTE kábelen táplálja a távoli kamerát.

Hatótávolság akár 2 km12G-SDILCD kijelző 5″200 V a kábelenHárom visszatérő jel

A vezérlőteremből táplált kamera

A Studio Fiber Converter szabványos 200 V-ot küld az SMPTE kábelen, így a kamerát és a tartozékokat távolról táplálhatja, és nem kell a hosszú vezeték feszültségesésével törődnie.

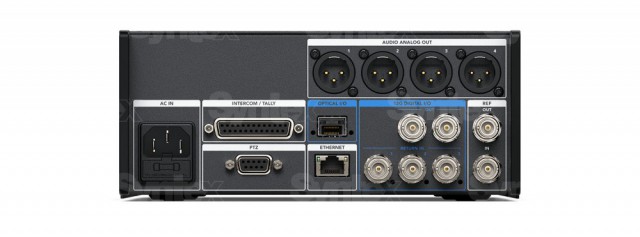

Csatlakozók a vezérlőteremhez

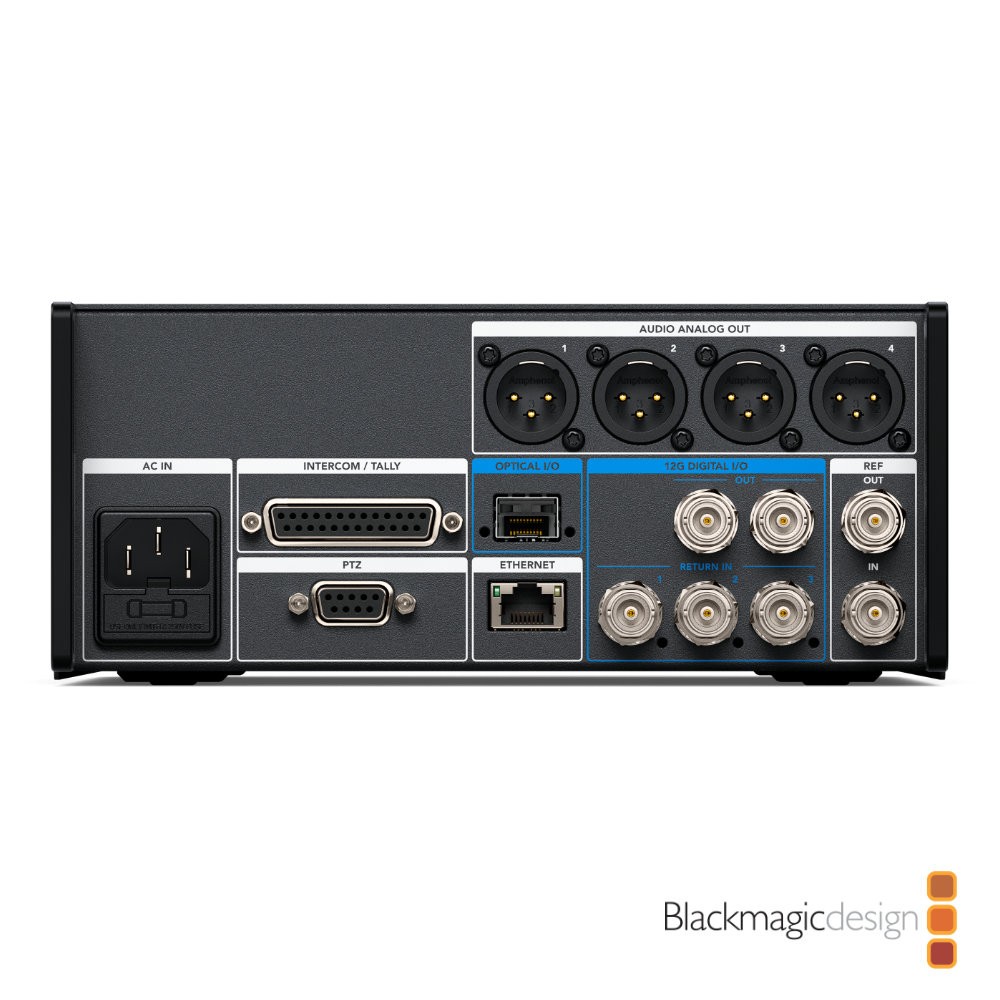

Két 12G-SDI kimenet, három 12G-SDI visszatérő bemenet, négy XLR kimenet, intercom és tally 25 pólusú csatlakozón, PTZ, Ethernet és Ref In/Out.

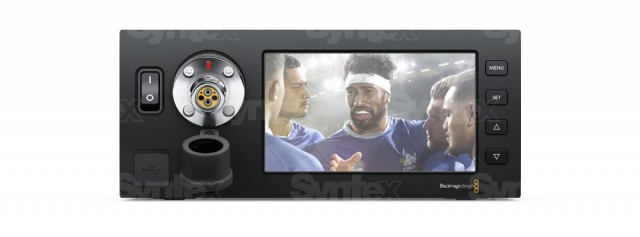

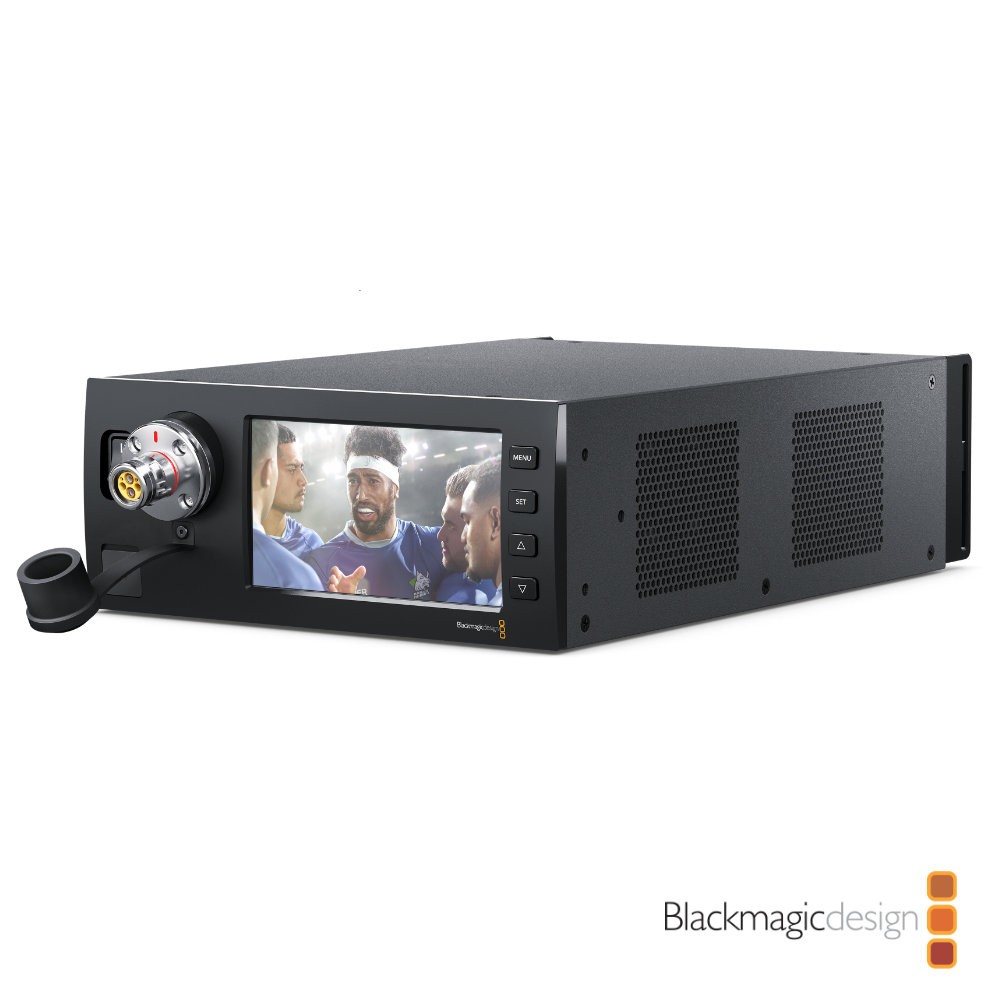

Kijelző az előlapon

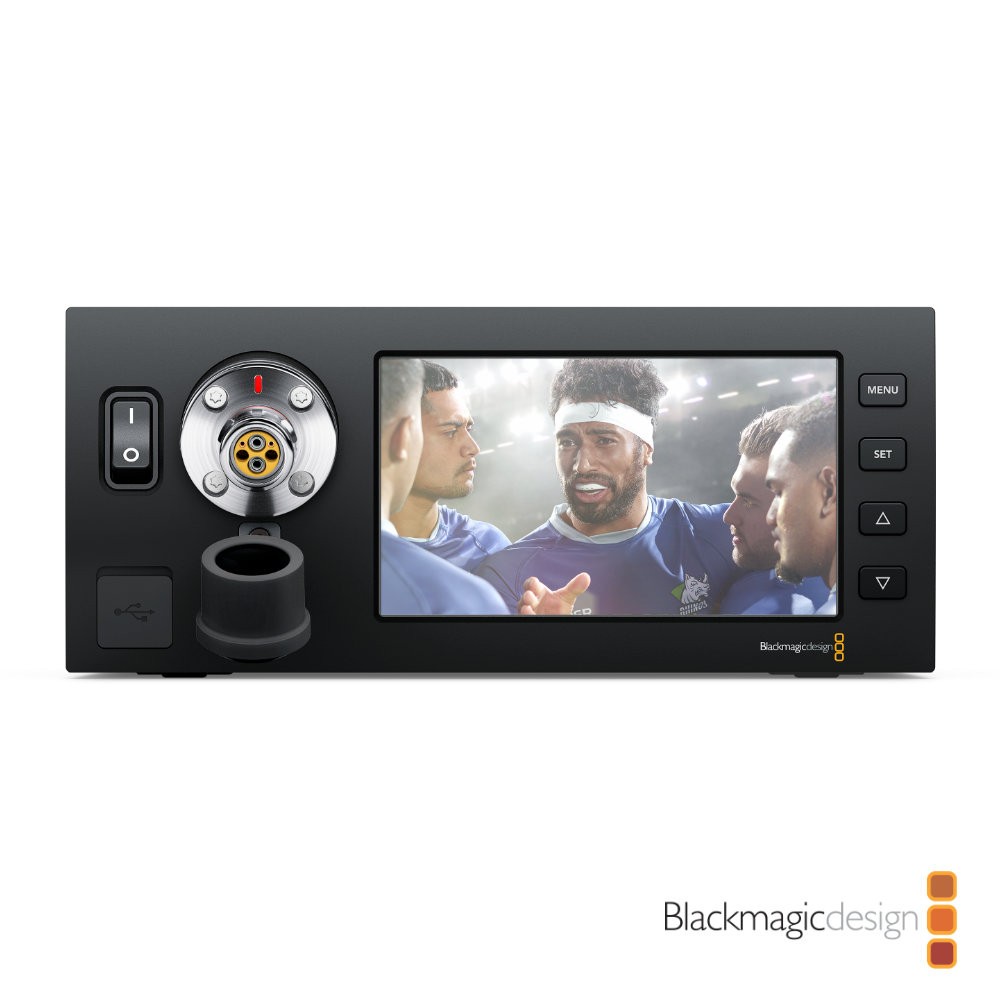

Az SMPTE csatlakozó melletti 5 hüvelykes LCD kijelző a kamera jelét mutatja, így a kapcsolatot a csatlakoztatás után azonnal ellenőrizheti.

Két intercom és tartalék

Két kétcsatornás intercom harmadik fél rendszereihez és tartalék csatorna a műszaki személyzetnek a szál kiesése esetére.

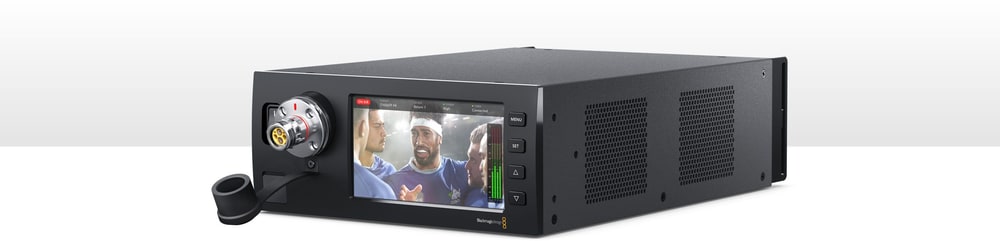

Hatótávolság akár 2 km egyetlen kábelen

A Studio Fiber Converter a távoli kamera jeleit visszaalakítja a televíziós iparban szokásos csatlakozókra, amelyeket képkeverőkkel, keverőpultokkal és intercomokkal használhat. A kamerák így akár 2 km-re lehetnek a stúdiótól vagy a közvetítőkocsitól, és mindent egyetlen SMPTE kábel visz. Hírekhez, interjúkhoz, sorozatokhoz, sportközvetítésekhez, webcastinghoz és iskolákba egyaránt megfelel.

SMPTE szabvány és biztonság

Az átalakító a szabványos SMPTE 311M hibrid kábelt használja SMPTE 304 csatlakozókkal: két optikai szál, egy adatpár, egy tápellátó pár és egy központi erősítő elem. Csatlakoztatás után biztonsági ellenőrzéseket végez, majd a kábelen szabványos 200 V-ot küld a kamerának és a tartozékoknak. A mikrokontrollerek mindkét végén figyelik a tápellátást, és a kábel megsérülésekor vagy földzárlatnál a feszültséget azonnal lekapcsolják.

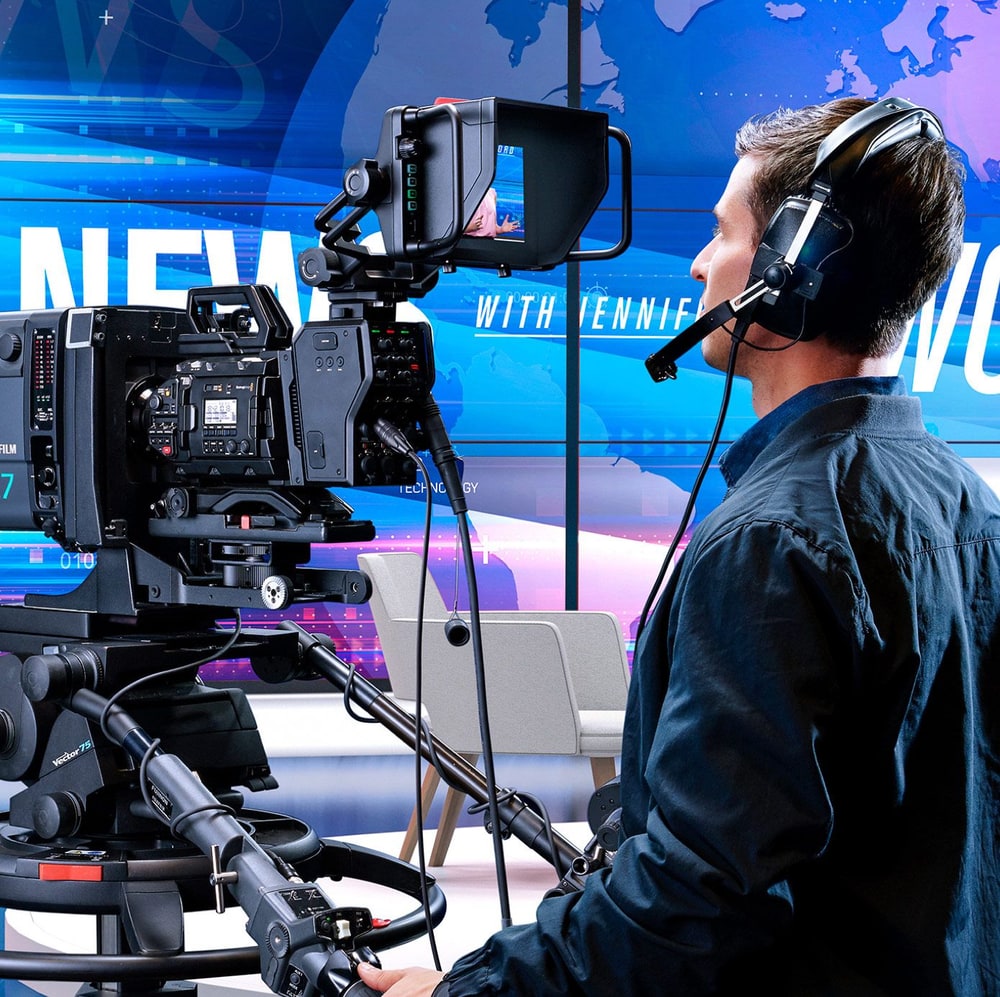

Intercom, tally és PTZ

Két kétcsatornás intercom szabványos 5 pólusú headsetekkel, intercom és tally 25 pólusú csatlakozón harmadik fél rendszereihez, valamint tartalék csatorna a műszaki személyzetnek, amely szálkimaradáskor az SMPTE kábel adatpárjára vált. A 9 pólusú D-Sub csatlakozó a PTZ vezérlőket a PTZ fejekhez köti a Visca protokollon keresztül.

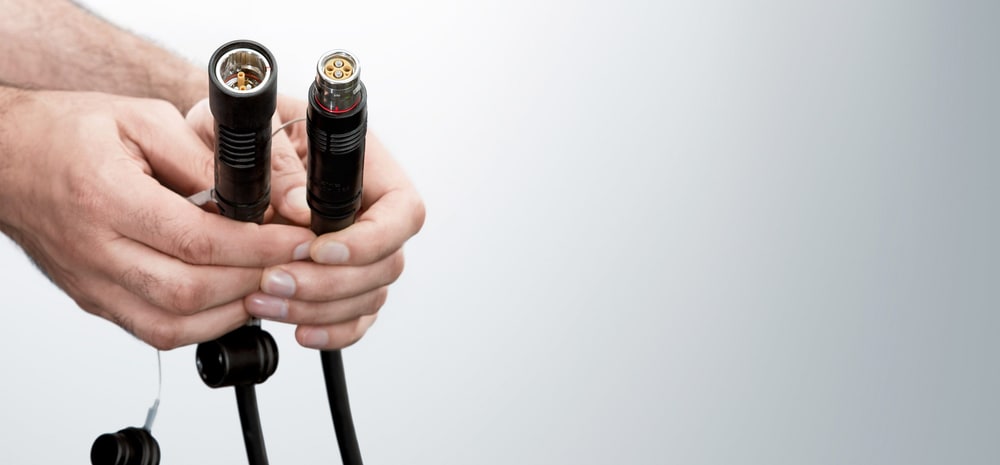

10G Ethernet és IP videó

Az SMPTE kapcsolat nyílt 10G Ethernet összeköttetés, ezért a videó és a visszatérő jelek veszteségmentes 10 bites kódolású IP videók. Az intercom, a tally, a kamera és az objektív vezérlése szintén kis késleltetésű IP-vé alakul; a késleltetés egy képkockánál kisebb.

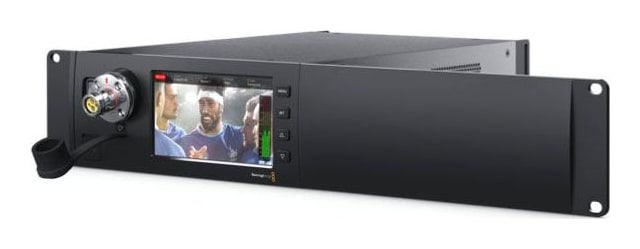

Kettő egy rackben

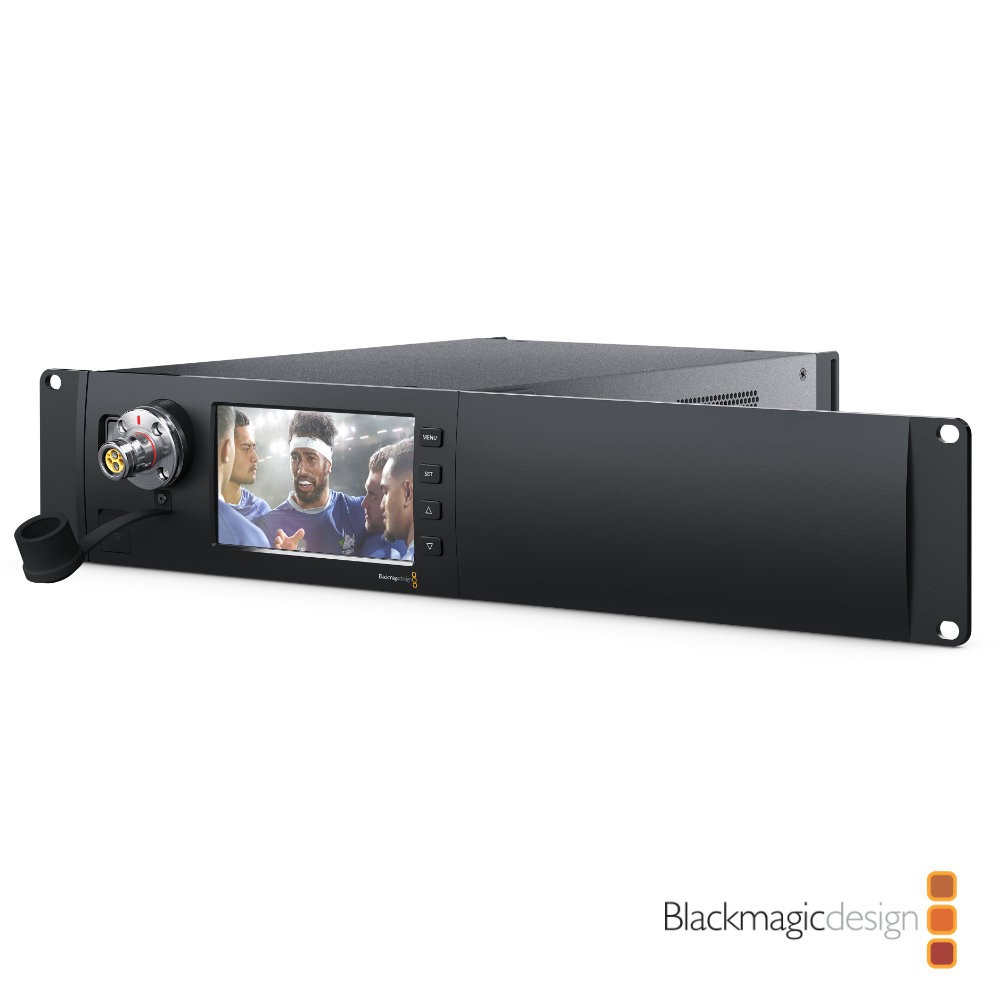

Két Studio Fiber Converter egység egymás mellé szerelhető egy szokásos rackbe az opcionális Blackmagic Studio Fiber Rack Kit segítségével. Az SMPTE optikai szál csatlakozója az előlapon van, közvetlenül az 5 hüvelykes LCD kijelző mellett, így a távoli kamerát csatlakoztatva azonnal látja a képét.

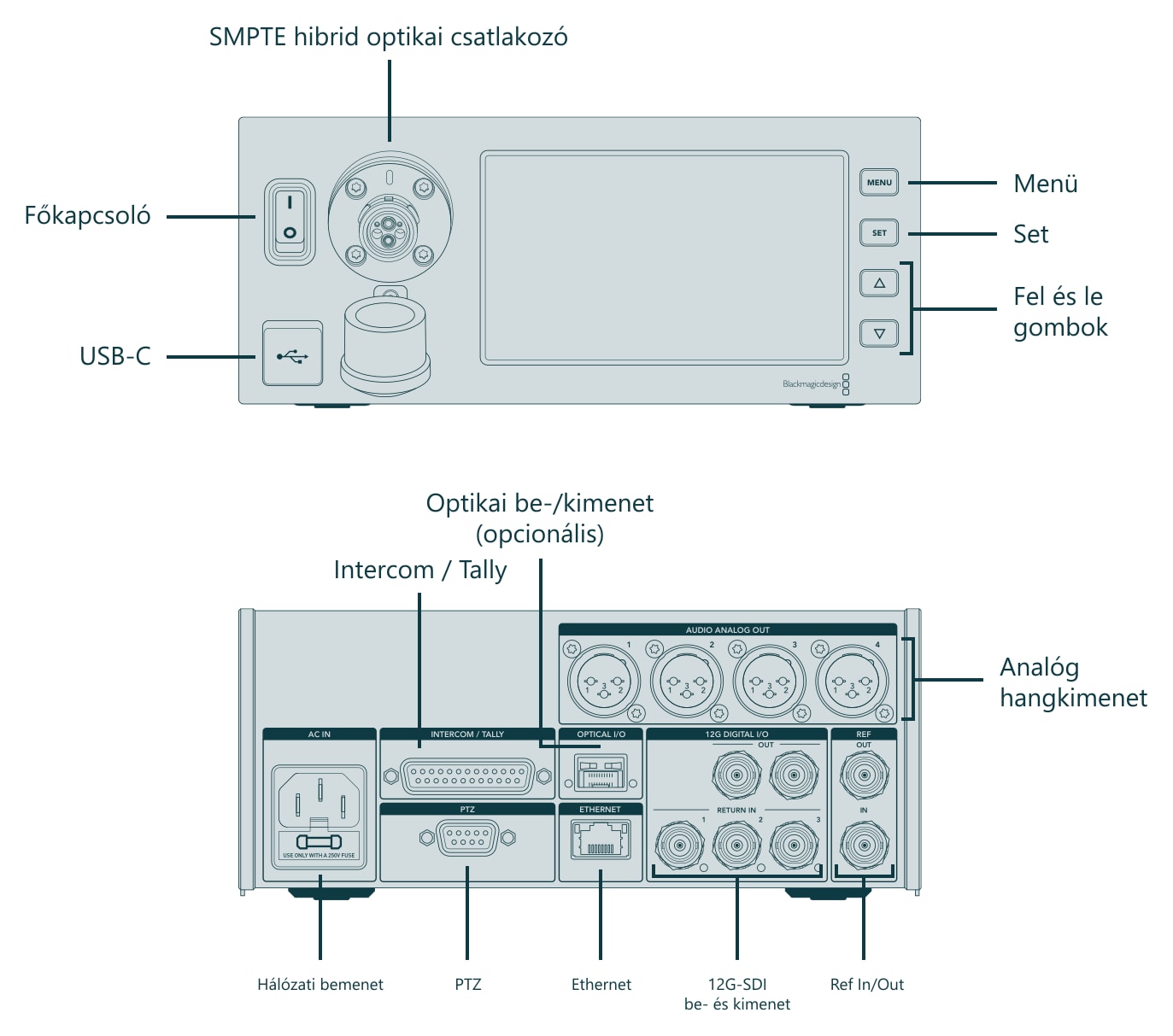

Csatlakozók és kezelőszervek

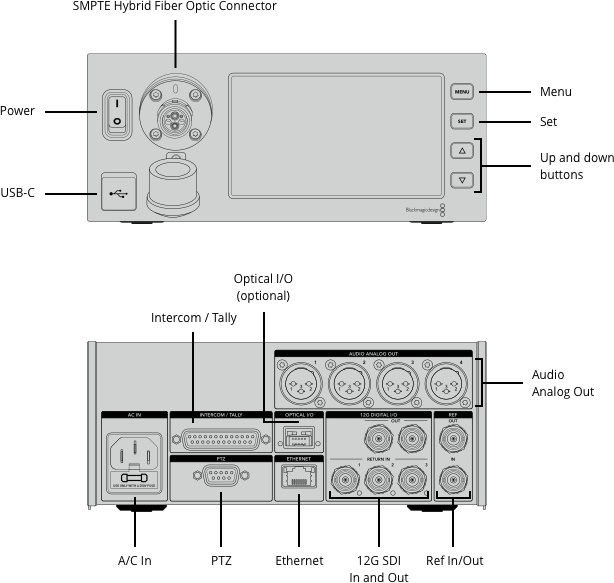

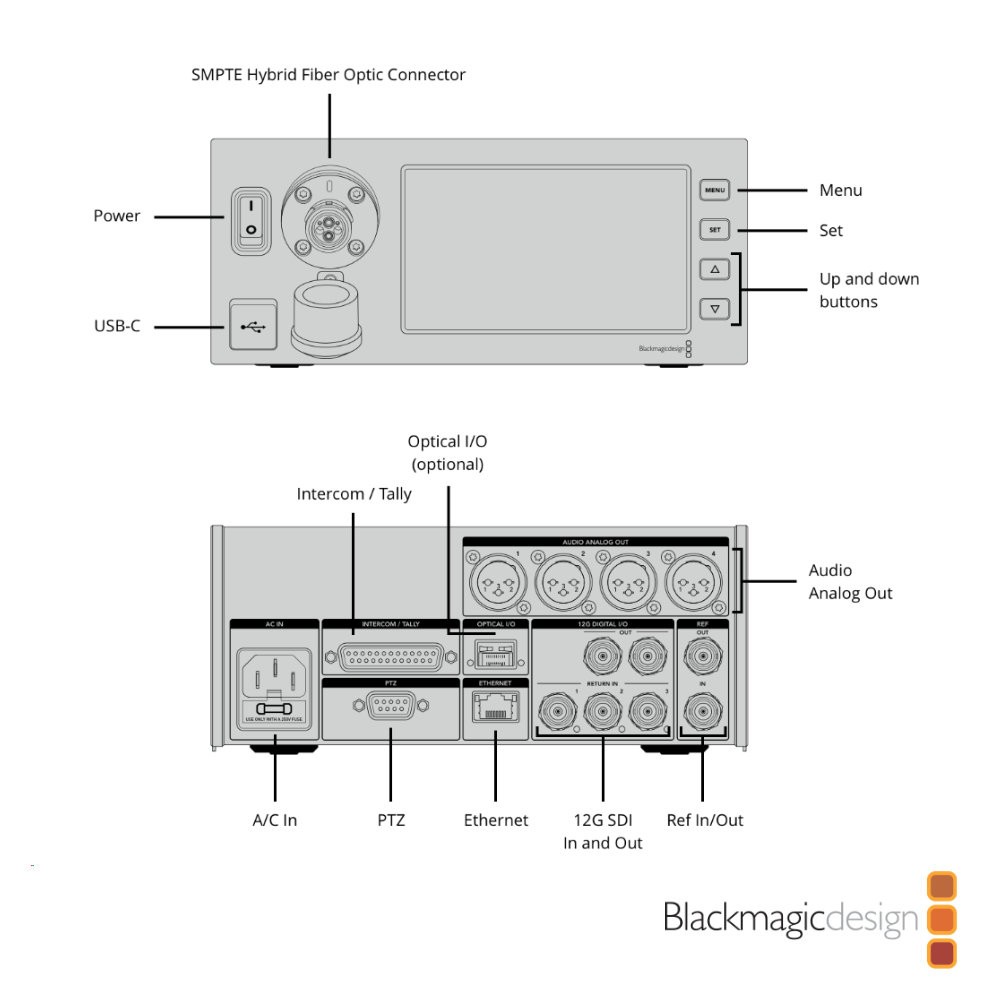

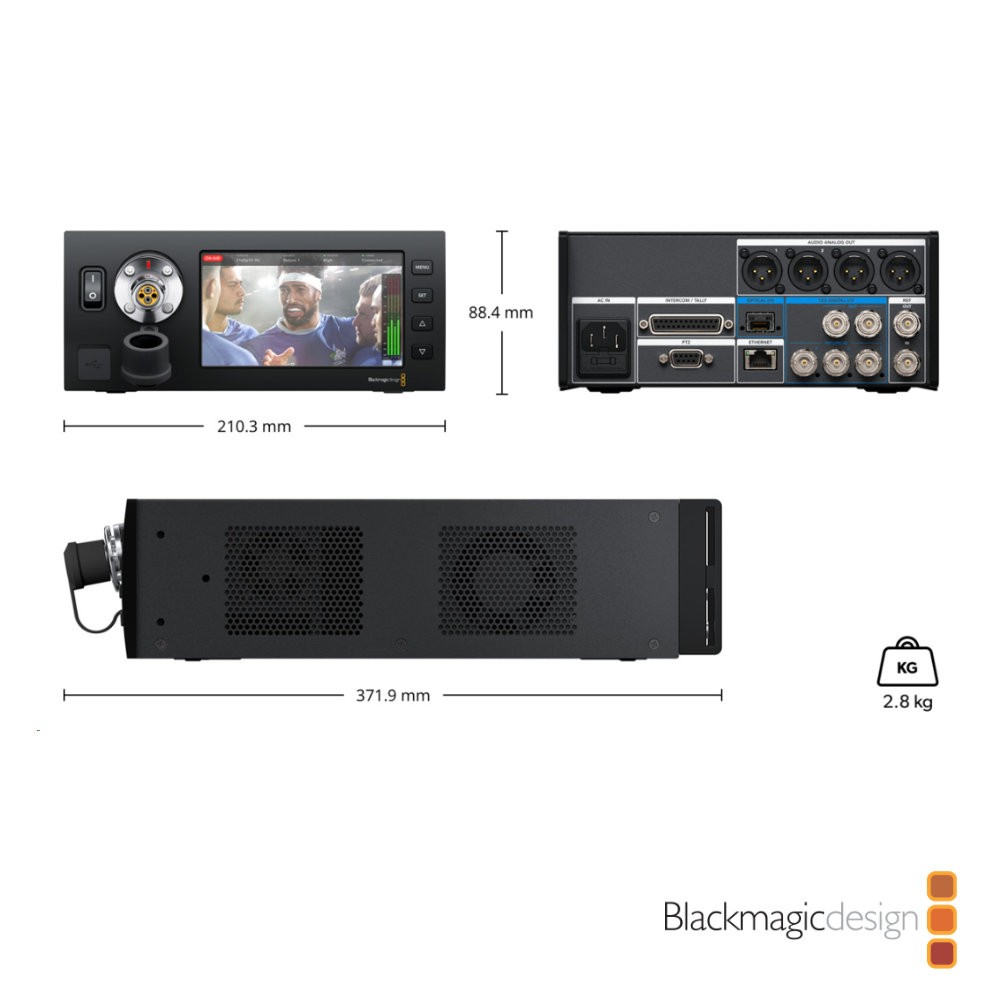

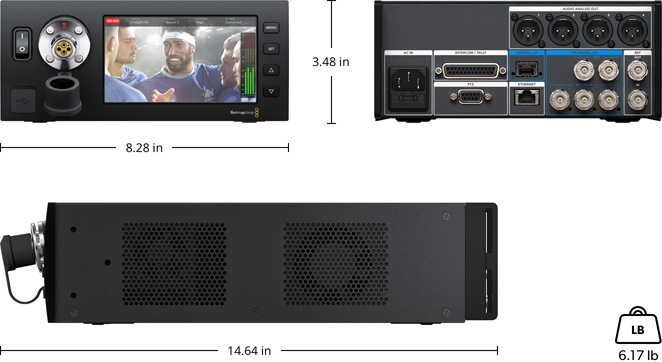

A rajz az SMPTE csatlakozóval, kijelzővel és gombokkal ellátott előlapot, valamint a vezérlőtermi csatlakozókat tartalmazó hátlapot mutatja.
