Blackmagic Design SmartView 4K G3

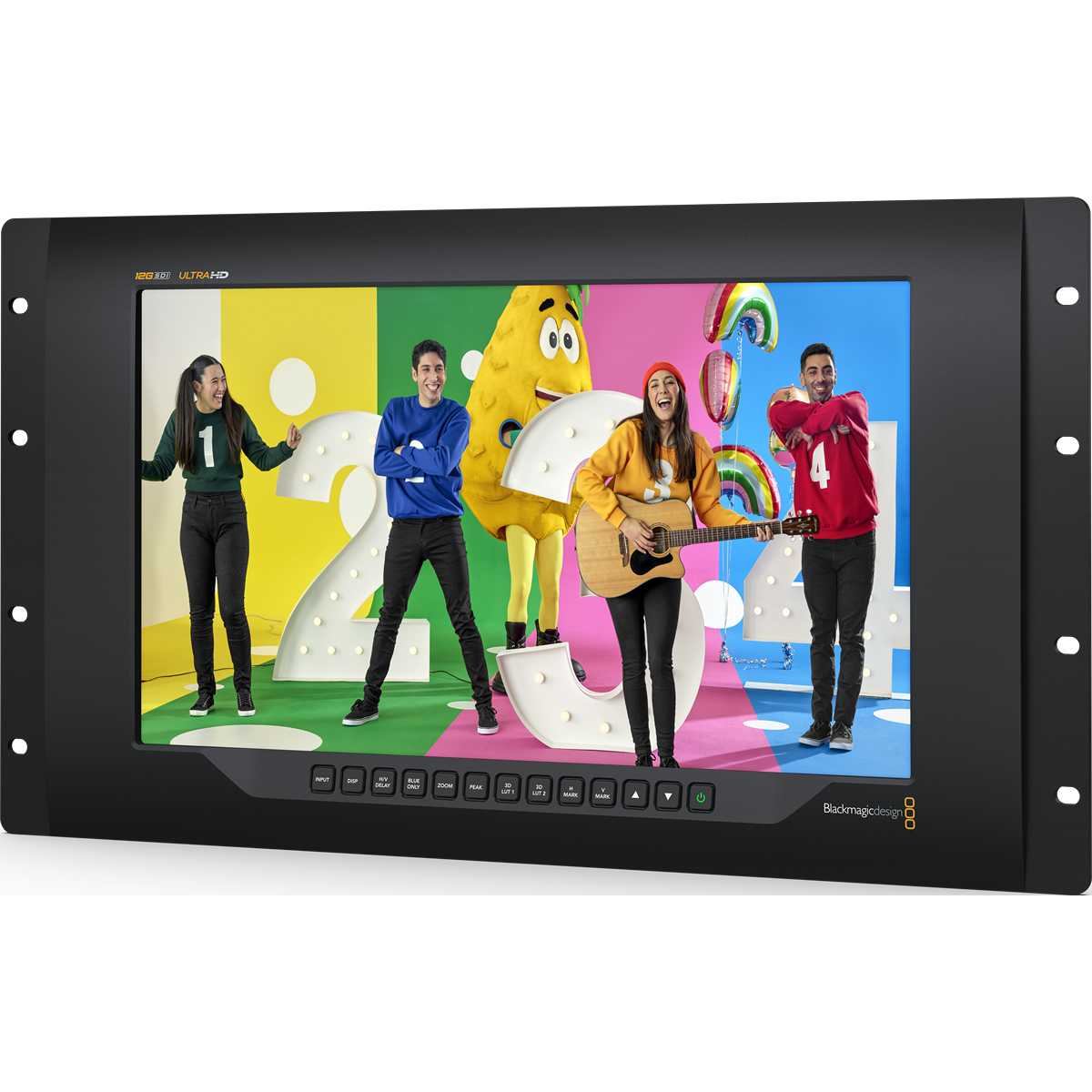

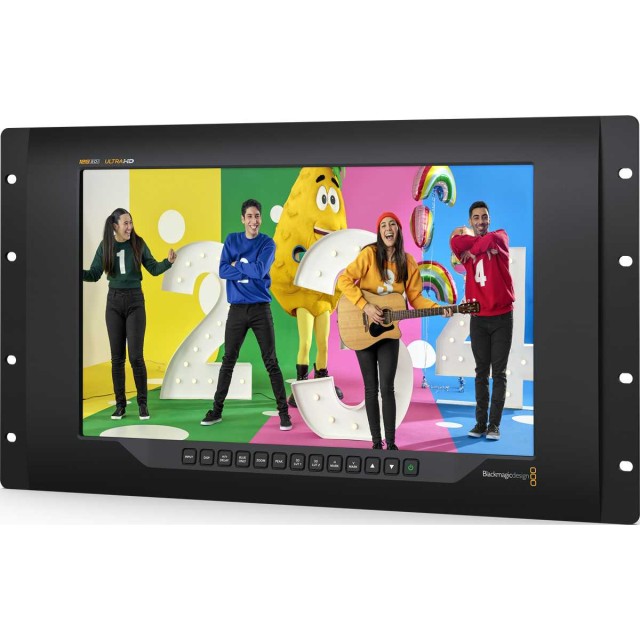

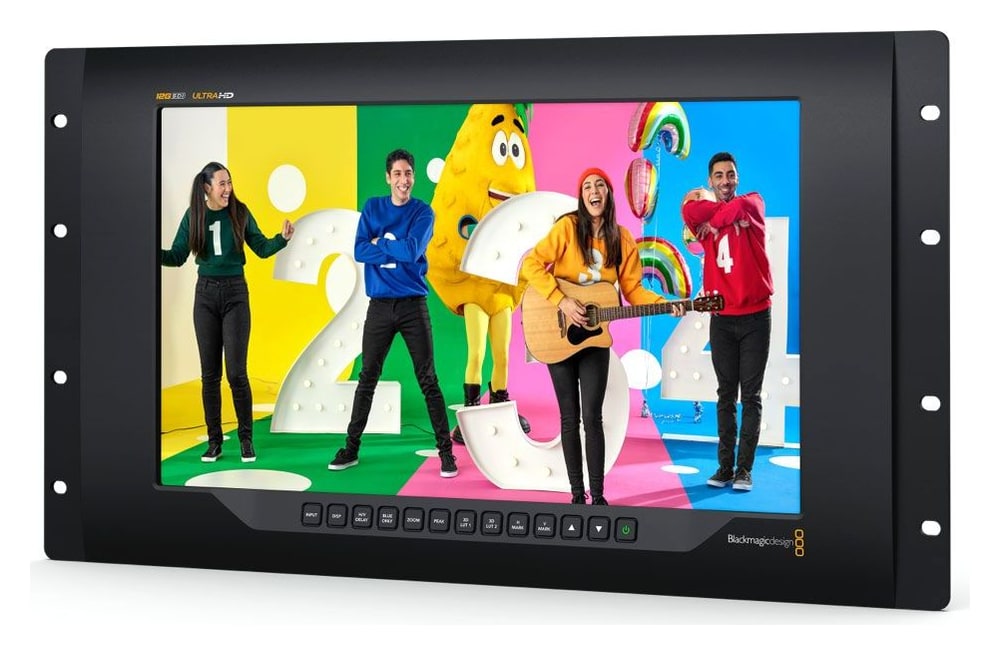

A Blackmagic Design SmartView 4K G3 Ultra HD broadcast monitor 12G-SDI és SMPTE-2110 IP bemenetekkel. A rackbe szerelhető monitor közvetlenül csatlakozik az IP műsorszóró rendszerekhez és a professzionális 12G-SDI eszközökhöz 2160p60-ig, ezért broadcast és élő produkció számára ideális. 3D LUT-okat, élességkiemelést (focus peaking), H/V késleltetést, csak kék csatornás megjelenítést, képkivágás-segédvonalakat és biztonsági terület megjelenítést kínál.

Ultra HD monitorozás SDI-hez és IP-hez

A SmartView 4K G3 összeköti a 12G-SDI eszközöket és az SMPTE-2110 IP munkahelyeket 2160p60-ig. A 19″-os rackbe teljes Ultra HD megjelenítést, 3D LUT-okat és praktikus eszközöket hoz a pontos élességállításhoz és képkivágáshoz.

15,6″ Ultra HD2× 12G-SDISMPTE-2110 IP2160p603D LUTAC + 12 V DC

SDI monitorozás mindenhol, ahol szükség van rá

A SmartView monitorok rackbe, közvetítőkocsiba és szállítóládába is beszerelhetők, automatikusan váltják a bemeneti formátumot, és mindegyik beállítható egyetlen számítógépről Etherneten keresztül.

Teljes Ultra HD felbontás

A 3840 × 2160 felbontású panel az Ultra HD kép minden pixelét megjeleníti 2160p60-ig, túlszkennelés nélkül egészen a széléig.

3D LUT az előnézethez

A betöltött 3D LUT-ok a log vagy HDR jelet helyes megjelenítésre alakítják, vagy kreatív megjelenést adnak.

Eszközök élességhez és képkivágáshoz

Élességkiemelés, nagyítás, képkivágás-segédvonalak, H/V késleltetés és csak kék csatornás megjelenítés saját gombokon.

AC és 12 V DC

Belső 100–240 V AC tápegység és 12 V DC bemenet akkumulátorhoz vagy tartalék tápellátáshoz.

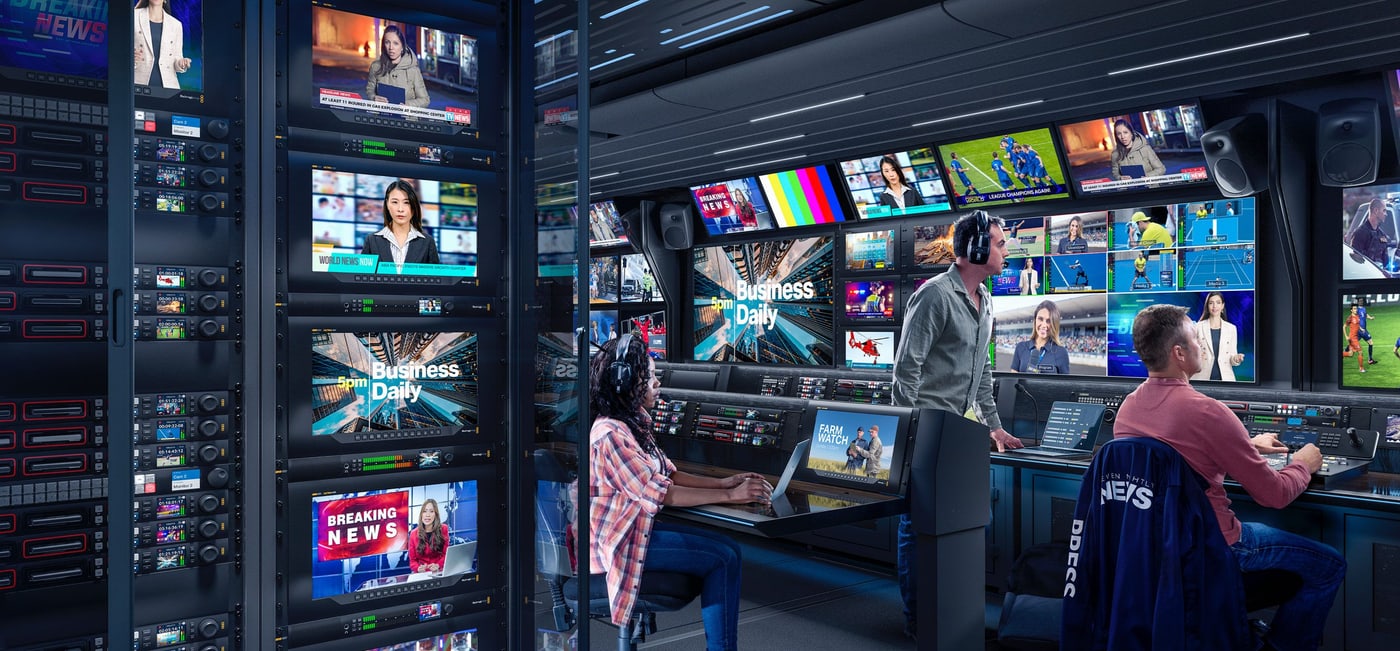

IP, SDI és monitorozás egyetlen rackes monitorban

A SmartView 4K G3 beépített optikai és rézalapú SMPTE-2110 IP csatlakozással rendelkezik, így közvetlenül csatlakoztatható az IP videorendszerekhez. Két 12G-SDI bemenet a professzionális eszközök széles körét fogadja, a kiválasztott 12G-SDI vagy 2110 bemenet pedig a 12G-SDI hurokkimenetre vezethető. Az SDI és az IP között egyetlen gombbal lehet váltani.

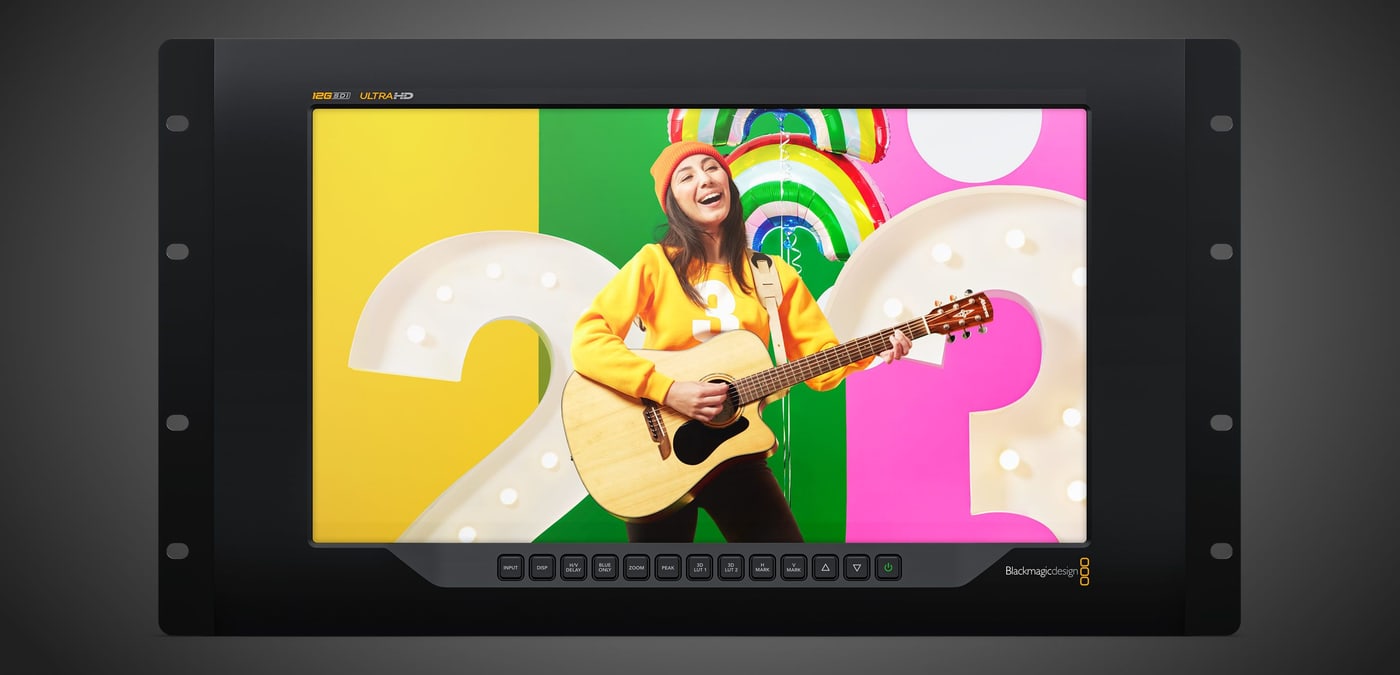

Ultra HD panel túlszkennelés nélkül

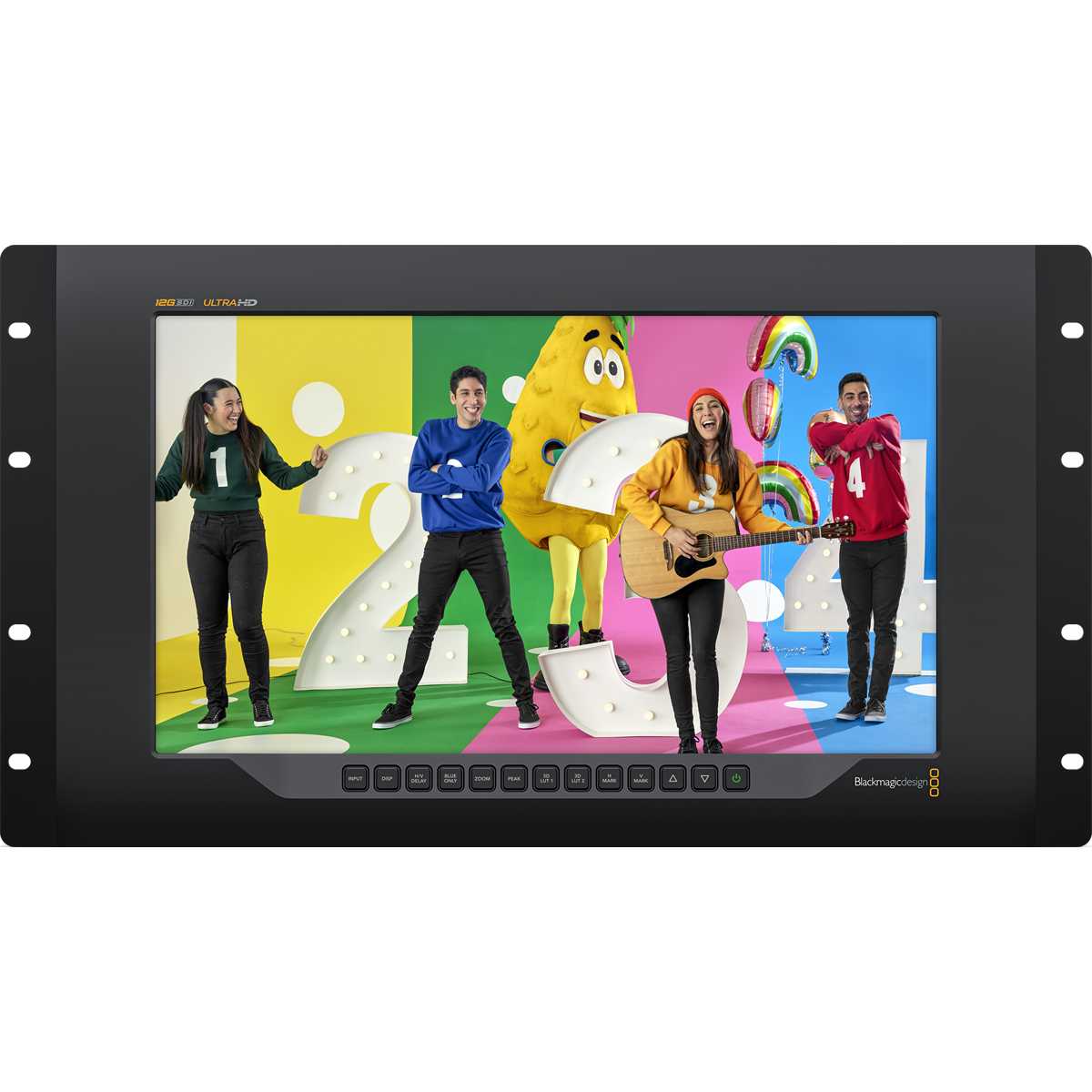

A teljes Ultra HD felbontású LCD a bemeneti kép minden pixelét megjeleníti. Broadcast használatban gyakori routerváltásnál is gyorsan rááll az új forrásra, és a televízióval ellentétben nem szkenneli túl a képet, így minden pixelt lát egészen a széléig. A panel alatti kezelőgombok enyhén meg vannak döntve, így a kijelzőhöz nem kell hozzányúlni.

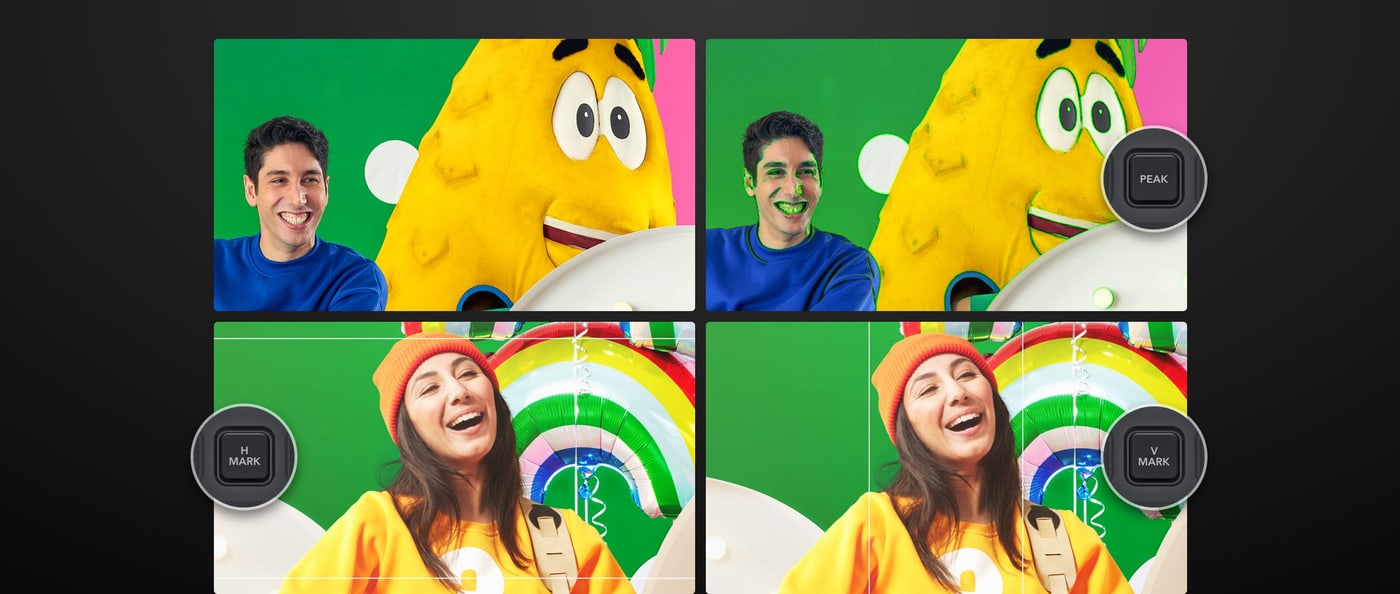

Képellenőrzés közvetlenül az előlapról

Külön gombok biztosítanak hozzáférést a bemenetválasztáshoz, a fényerőhöz, a H/V késleltetéshez, a csak kék csatornás megjelenítéshez és a nagyításhoz. Az átfedések között van kép- és feliratbiztonsági terület, négy független képkivágás-segédvonal (két függőleges és két vízszintes) és saját gombbal elérhető élességkiemelés – segítenek a kamerákkal végzett munkában és a képarány ellenőrzésében.

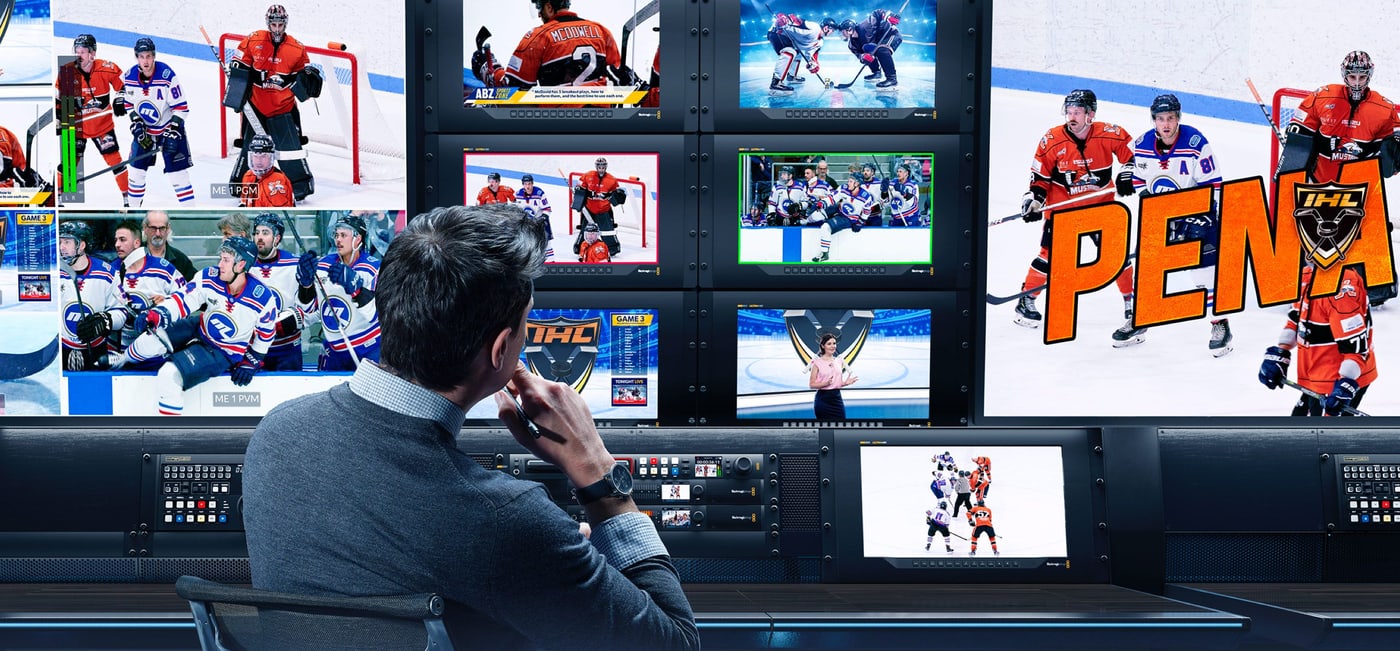

Tally keret az adásállapothoz

A SmartView 4K G3 támogatja a Blackmagic SDI Tally Protocolt, és keretet világít a kép köré – pirosat adásban, zöldet előnézetben. ATEM képkeverőkkel így egyetlen BNC kábel elegendő a képhez és a tallyhez. Rendelkezésre áll egy 9 pólusú D-Sub csatlakozós tally bemenet is.

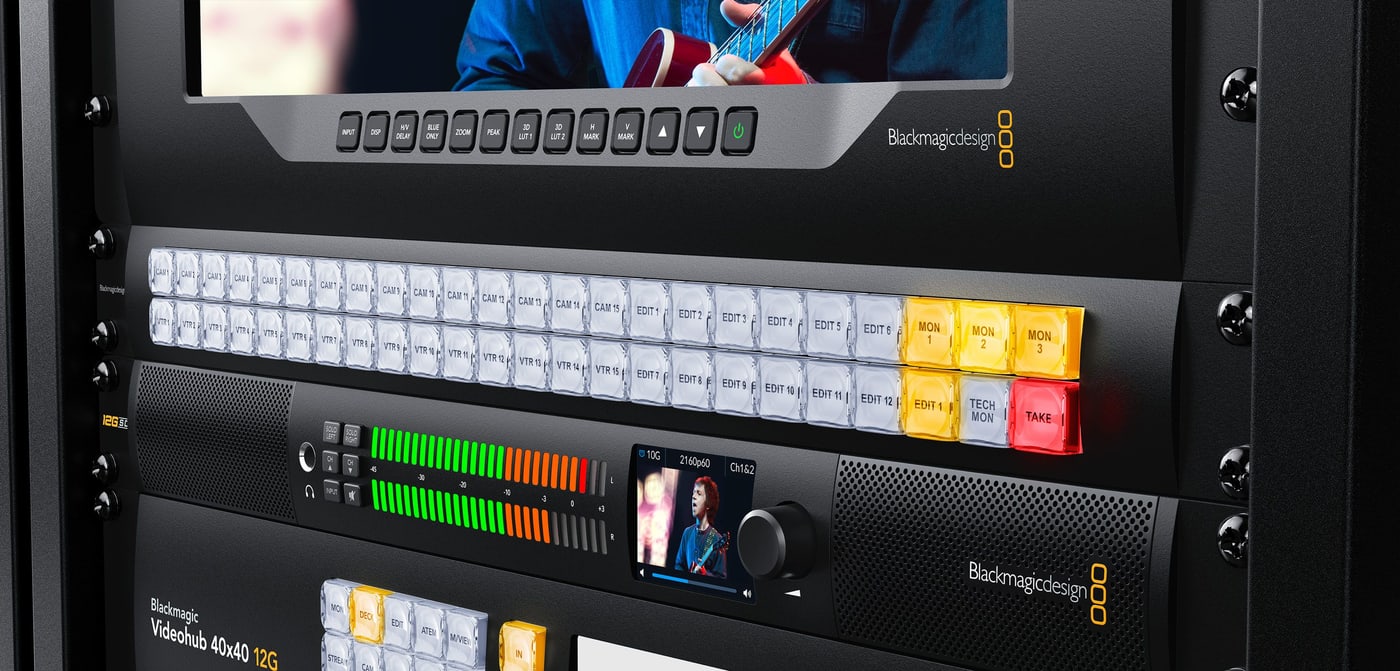

NMOS és virtuális irányítás

A SmartView 4K G3 optikai szálon és 10G réz Etherneten is teljes mértékben megfelel az SMPTE-2110 szabványnak: támogatja a tömörítetlen SMPTE-2110-20-at, a Blackmagic IP kodeket a nagy képfrekvenciájú Ultra HD-hoz, valamint az SMPTE-2110-21, -30 és -40 szabványt. Az NMOS-nak (IS-04 és IS-05) köszönhetően a 2110 eszközök egyetlen nagy virtuális routerként működnek, a Videohub Smart Control pedig NMOS vezérlőként szolgálhat a 2110 hálózatban.

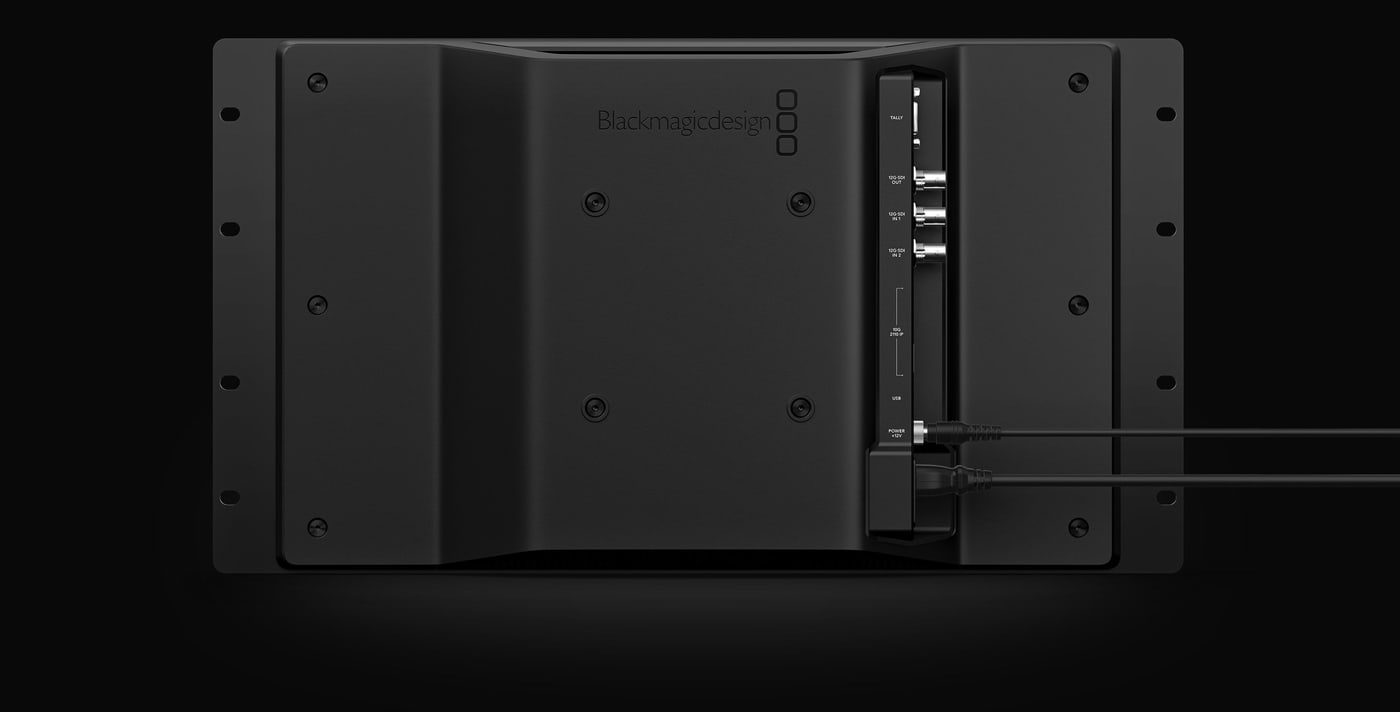

Erős alumíniumház és kettős tápellátás

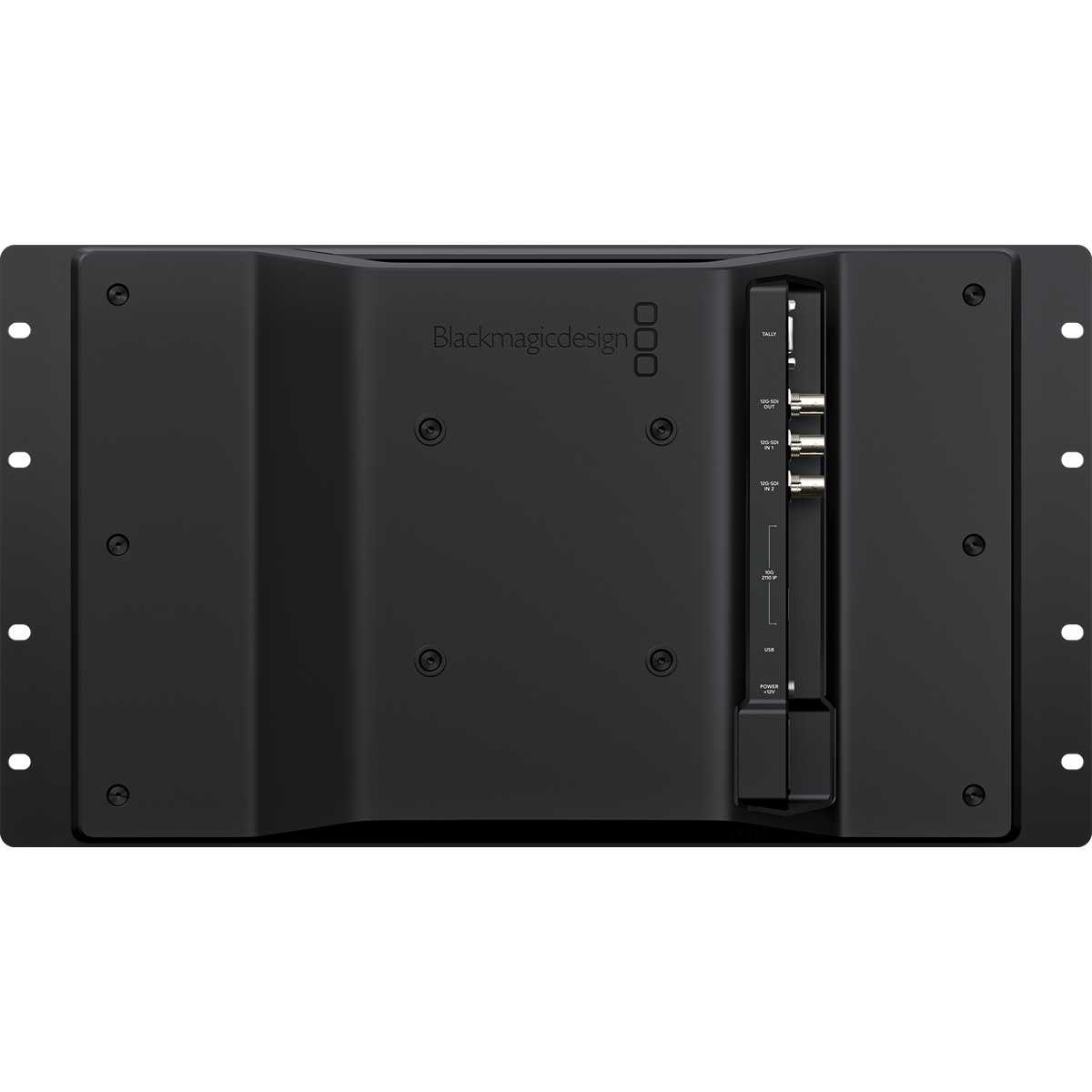

A mart alumíniumház csak néhány centiméter mély, így a monitor mögött hely marad a rack szellőzéséhez; hátul találhatók a videocsatlakozók és a VESA rögzítési pontok. A belső 100–240 V AC tápegységet 12 V DC bemenet egészíti ki akkumulátorhoz vagy tartalék tápellátáshoz arra az esetre, ha a belső tápegység meghibásodna.

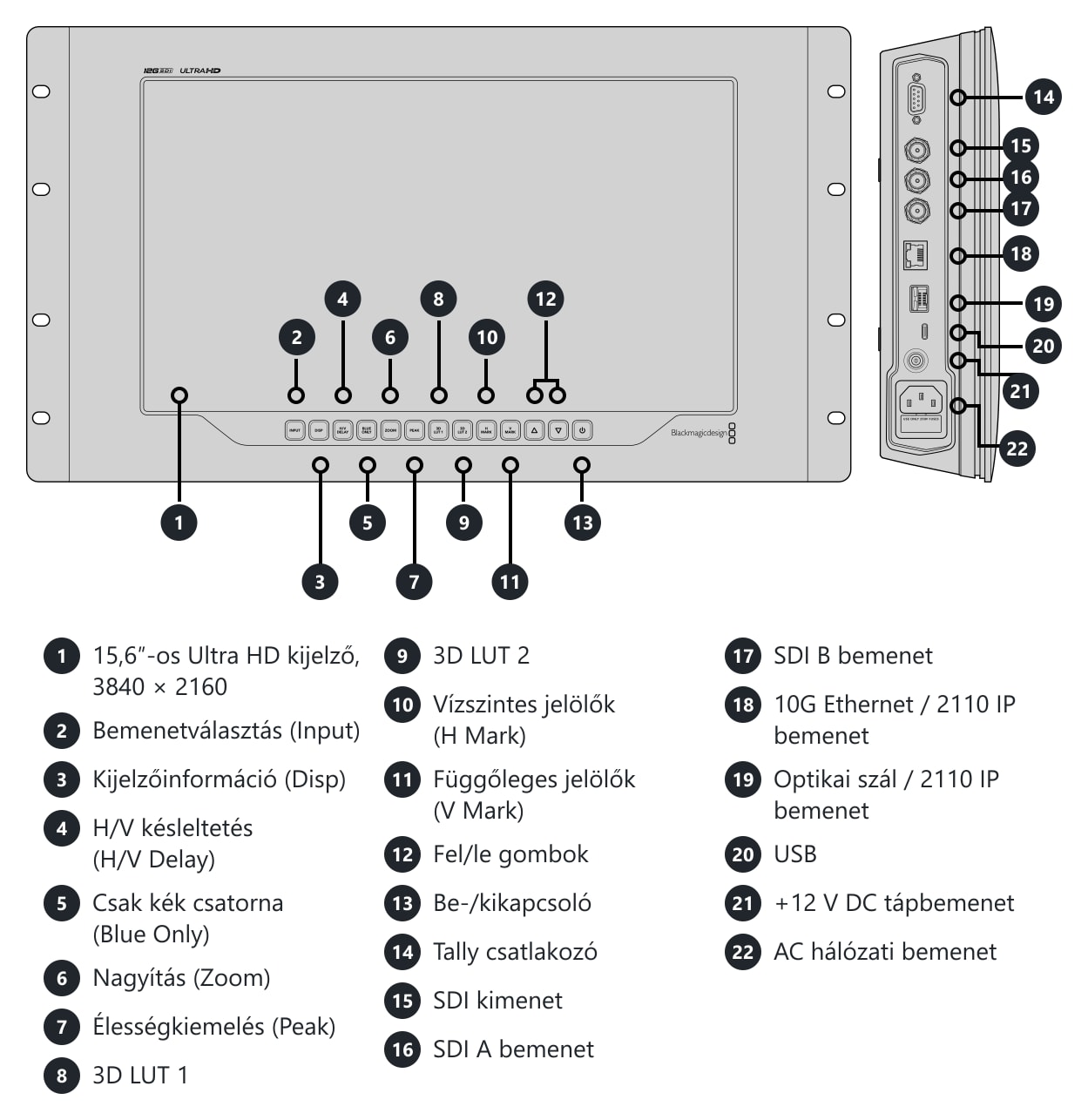

Csatlakozók és kezelőszervek

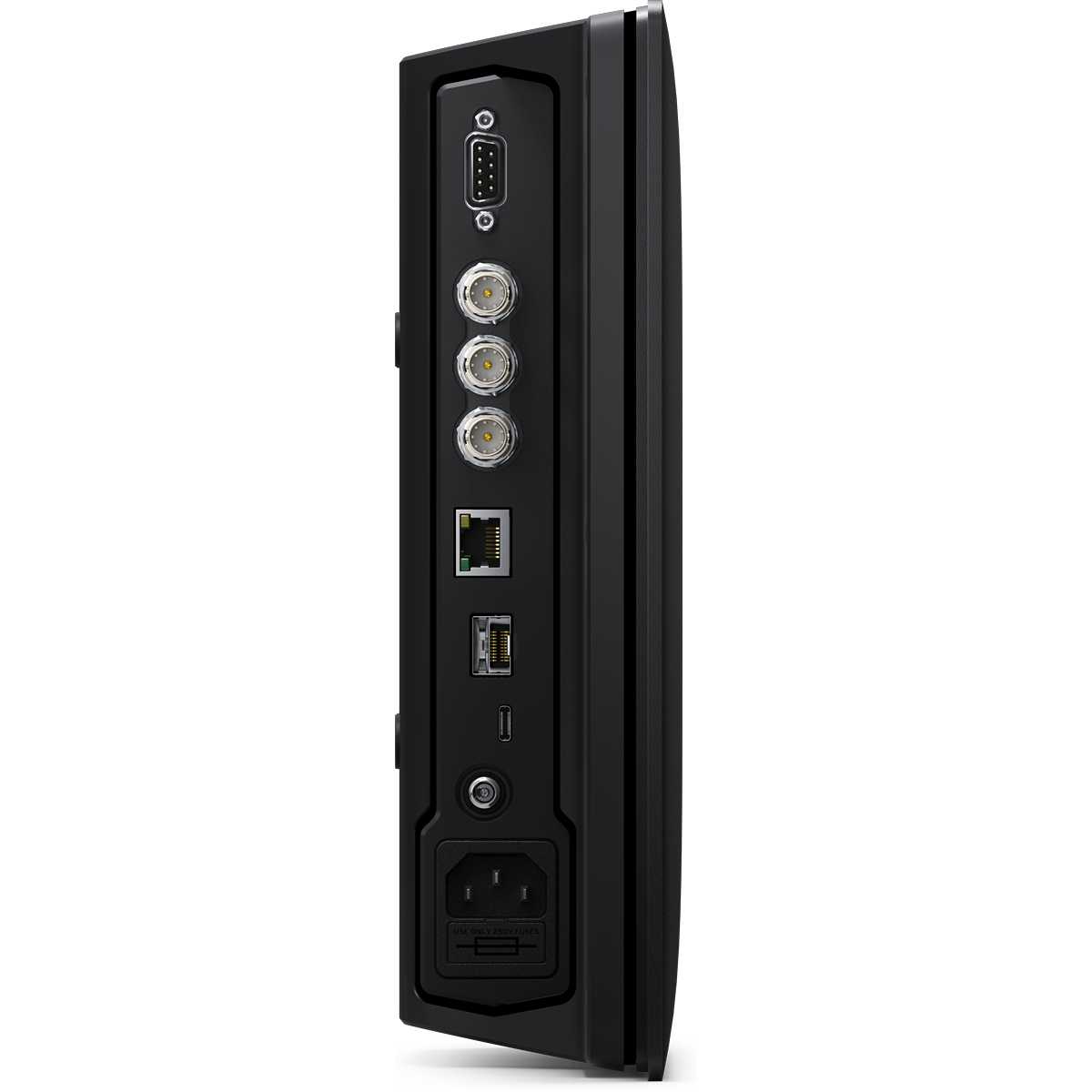

Az előlapon gombok vannak a bemenetválasztáshoz, a kijelzőhöz, a H/V késleltetéshez, a csak kék csatornás megjelenítéshez, a nagyításhoz, az élességkiemeléshez, két 3D LUT-hoz, a vízszintes és függőleges jelölőkhöz, nyílgombok és főkapcsoló. Oldalt található a tally csatlakozó, az SDI kimenet, az A és B SDI bemenet, a 10G Ethernet és az optikai 2110 IP bemenet, az USB, a 12 V DC bemenet és az AC hálózati bemenet.

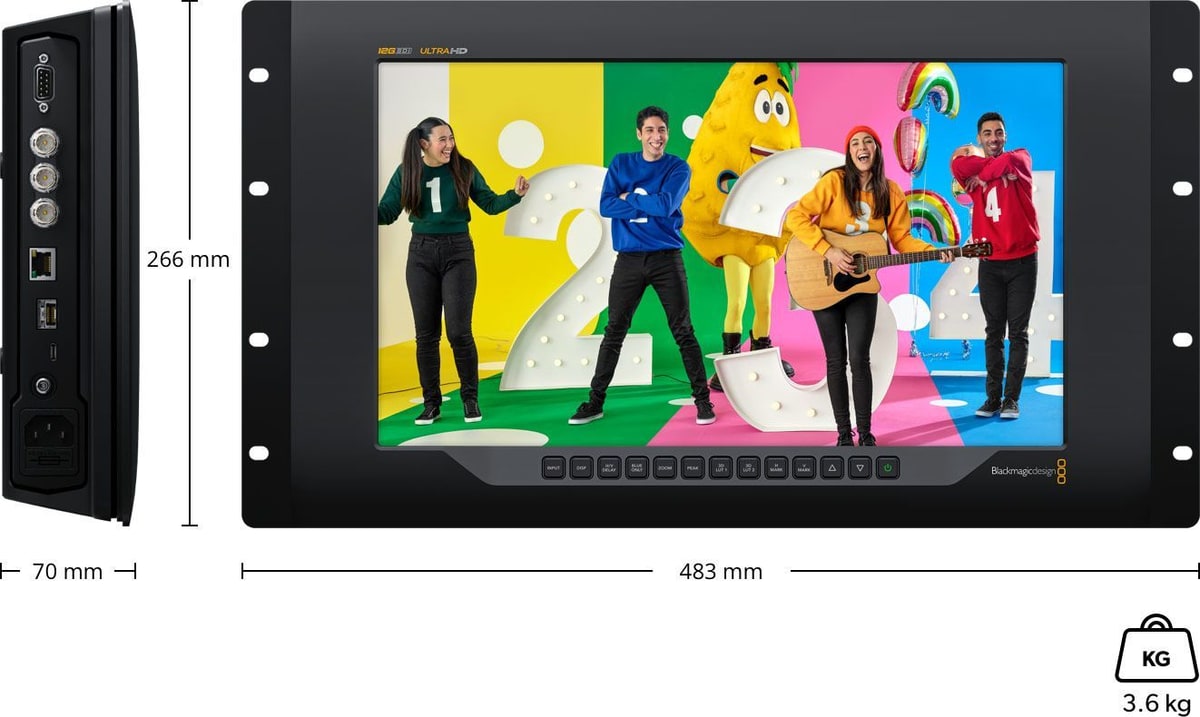

Méretek és tömeg

483 × 266 × 70 mm, tömeg 3,6 kg.
