Blackmagic Design Smart Videohub 12G 40x40

Smart Videohub 12G 40x40

SD-kártya szoftverrel és kézikönyvvel

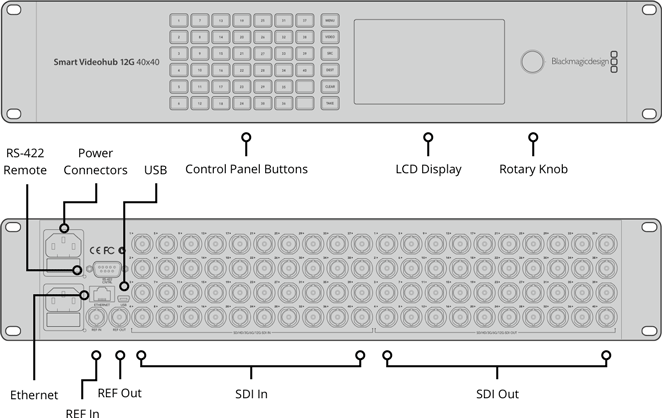

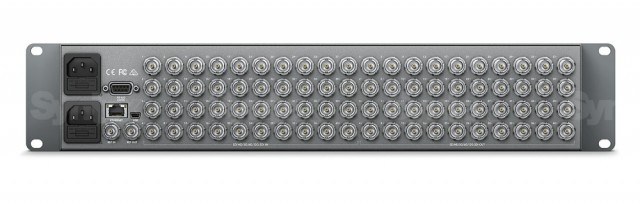

Csatlakozások
SDI videó bemenetek
40 x 10 bites SD-SDI, HD-SDI és 12G-SDI.

Kattintson ide a Blackmagic 12G-SDI termékekhez ajánlott kábelek összefoglalójáért.
SDI videokimenetek
40 x 10 bites SD-SDI, HD-SDI és 12G-SDI.

SDI sebességek
DVB-ASI, 270Mb, 1,5G, 3G, 6G, 12G.

Videóbemenet újraszinkronizálás
Nincs.

SDI újraszinkronizálás
Minden SDI kimeneten.

Referencia bemenetek
Tri-Sync vagy Black Burst.

Referencia kimenetek
Referencia végződésű hurok kimenet.

Vezérlőpanel csatlakoztatás
Ethernet.

Soros vezérlőcsatlakozás
DB-9 RS-422.

Multi Rate támogatás
SD, HD vagy 6G-SDI automatikus felismerése. 4K, HD, SD videó és DVB-ASI egyidejű útválasztása.

Frissítések
USB

Előlapi útválasztó vezérlés
40 gomb a Videohub helyi vezérléséhez. 6 gomb és görgetőkerék az LCD kijelző vagy az RJ45 Ethernet vezérléséhez. RS-422.

Router konfiguráció
Az előlapi LCD kijelzőn vagy az RJ45 Etherneten keresztül.

RS-422 útválasztó vezérlése
1 x bemenet az útválasztó keresztpontkapcsolásának vezérléséhez.

Szabványok
SD videó szabványok
525i59.94 NTSC, 625i50 PAL

HD videó szabványok
720p50, 720p59.94, 720p60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60
1080PsF23,98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
1080i50, 1080i59.94, 1080i60

2K videó szabványok
2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI, 2Kp47.95 DCI, 2Kp48 DCI, 2Kp50 DCI, 2Kp59.94 DCI, 2Kp60 DCI
2KPsF23.98 DCI, 2KPsF24 DCI, 2KPsF25 DCI, 2KPsF29.97 DCI, 2KPsF30 DCI

Ultra HD videó szabványok
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60, 2160p60.

4K videó szabványok
4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI, 4Kp60 DCI

SDI-megfelelőség
SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M A és B szintek
SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-10, ITU-R BT.656 és ITU-R BT.601

SDI videó mintavételezés
4:2:2 és 4:4:4:4

SDI Audio mintavételezés
A televíziós szabványos mintavételi frekvencia 48 kHz és 24 bites.

SDI színpontosság
10 bites 4:2:2 és 4:4:4:4

SDI színtér
YUV vagy RGB

SDI automatikus kapcsolás
Automatikusan választ az SD-SDI, HD-SDI, 12G-SDI és DVB-ASI között minden bemeneten, így minden bemenet különböző televíziós szabványt futtathat.

SDI metaadatok támogatása
Az SMPTE 352M szerinti videónyereg azonosító kiegészítő adatok.

Vezérlés

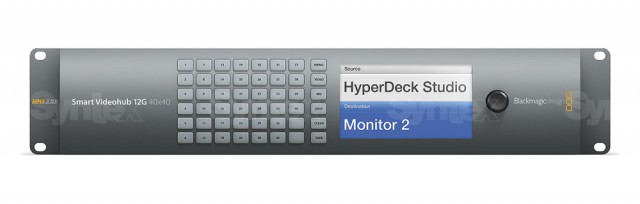

Beépített vezérlőpanel
40 gomb a Videohub helyi vezérléséhez, 6 gomb és görgetőkerék a menü vezérléséhez. 5 hüvelykes színes kijelző.

Külső vezérlőpanel
Tartalmazza a Blackmagic Videohub szoftveres vezérlőpanelt Mac és Windows operációs rendszerekhez. Támogatja a Blackmagic Smart Control és Blackmagic Master Control hardverpaneleket. Tartalmazza a Blackmagic Videohub SDK-t és az Ethernet Videohub vezérlő protokollt.

Szoftver
Szoftveres vezérlés
Útválasztóvezérlés ingyenesen mellékelve Windows™ és Mac™ operációs rendszerekhez.

Belső szoftverfrissítés
A mellékelt frissítő alkalmazáson keresztül.

Operációs rendszerek
Mac 10.15 Catalina,
Mac 11.1 Big Sur vagy újabb.

Windows 10, 64 bites.

Megjelenítés
Megjeleníti a címet.
Beépített 5 hüvelykes LCD kijelző a videó és a menübeállításokhoz.

Tápellátási követelmények
Tápegység
2 x belső 100 - 240V AC. IEC hálózati kábelek szükségesek.

Tápellátás meghibásodás elleni védelem
A keresztpontos kapcsolatok megmaradnak, és bekapcsoláskor azonnal helyreállnak.

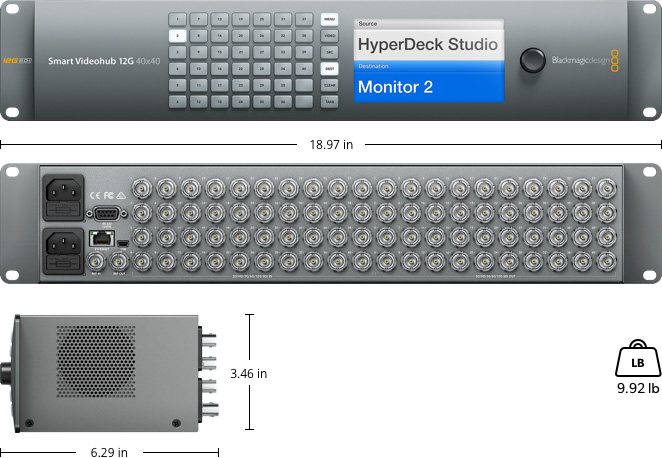

Fizikai specifikációk

Fizikai telepítés
2 rack egység mérete. Kevesebb, mint 6 hüvelyk mély.

Környezeti specifikációk
Üzemi hőmérséklet:
0° és 40° C (32° és 104° F) között.

Tárolási hőmérséklet:
-20° és 45° C között (-4° és 113° F között)

Relatív páratartalom:
0% és 90% között, nem kondenzálódó

Garancia
3 év gyártói garancia és 12 hónap garancia az előlapra.
