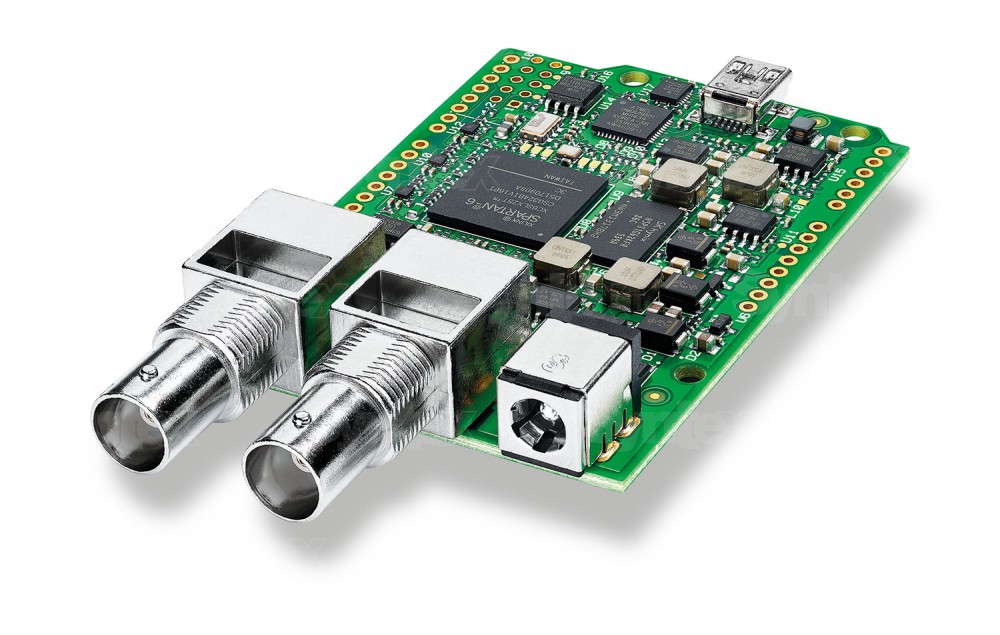

Blackmagic Design 3G-SDI Arduino Shield

A Blackmagic 3G-SDI Arduino Shield modul lehetővé teszi, hogy kifinomult távvezérlést hozzon létre kamerákhoz. Pl Ursa Mini, URSA broadcast, Studio Kamera 4K

A kamerák SDI-interfészeken keresztüli távvezérlésére szolgáló vezérlők építése összetett feladat, és a nagysebességű digitális technológia tervezésének mélyreható ismeretét igényli. A Blackmagic Design kamerákat saját stúdiórendszerekbe integrálni kívánó felhasználók számára a Blackmagic Camera SDI Control Protocol-on alapuló egyedi távvezérlők készítése összetett kihívást jelent. A Blackmagic Design optimális megoldást mutatott be erre a problémára a Blackmagic 3G-SDI Arduino Shield modul formájában az Arduino mikrokontrollerekhez



Arduino
Az Arduiono egy népszerű nyílt hardver prototípus készítő platform, amely könnyen használható szoftver- és hardverblokkokon alapul. A szoftverfejlesztő-orientált Raspberry Pi platformhoz hasonlóan az Arduino is népszerű ugródeszka az egyedi hardverek tervezéséhez és építéséhez. Az Arduino platformon "pajzsnak" nevezett bővítőmodulok egy szabványosított platformot jelentenek, amelyet a Blackmagic Design a Blackmagic 3G-SDI Arduino Shield kártya tervezésénél használt. A Blackmagic 3G-SDI Arduino Shield modul egy egyszerű bővítőkártya, amely egy SDI bemenettel és egy kimenettel rendelkezik az SDI jelbe vezérlőparancsok beillesztéséhez



Blackmagic SDI vezérlő protokoll
A mellékelt forráskódminták azt is bemutatják, hogyan kommunikálnak az Arduino processzorok a Blackmagic 3G-SDI Arduino Shield modullal, és hogyan küldenek parancsokat a kameráknak. A kód nagyon könnyen módosítható: a kamerák összes parancsa dokumentálva van a felhasználói kézikönyvben. A Blackmagic SDI Control Protocol az SDI-áramban lévő blackout intervallumot használja fel a távoli kamera- és objektívvezérlés, színkorrekció, jelzés, kommunikáció stb. parancsok beillesztésére, anélkül, hogy a szabványos SDI kábelezésen kívül másra lenne szükség. A protokoll teljes körűen dokumentálva van a Blackmagic Design termékek felhasználói kézikönyveiben, és más gyártók is használják. A Blackmagic SDI Control Protocol a Blackmagic kamerákba, ATEM overheadekbe, DeckLink szerkesztőkártyákba, Video Assist monitorokba/felvevőkbe és elektronikus keresőkbe van integrálva. A Blackmagic 3G-SDI Arduino Shield modul segítségével könnyen létrehozható egy egyszerű joystick vezérlő például a fókusz vagy a rekesz beállításához - a lehetőségek szinte korlátlanok!

A Blackmagic 3G-SDI Arduino Shield modul egy egyszerű, kétoldalas SDI kártya, amely az Arduino processzorok tápellátását is biztosítja. Rendelkezik továbbá egy USB-csatlakozóval a firmware-frissítésekhez és egy I2C-busszal a modul kábelen keresztüli csatlakoztatásához
