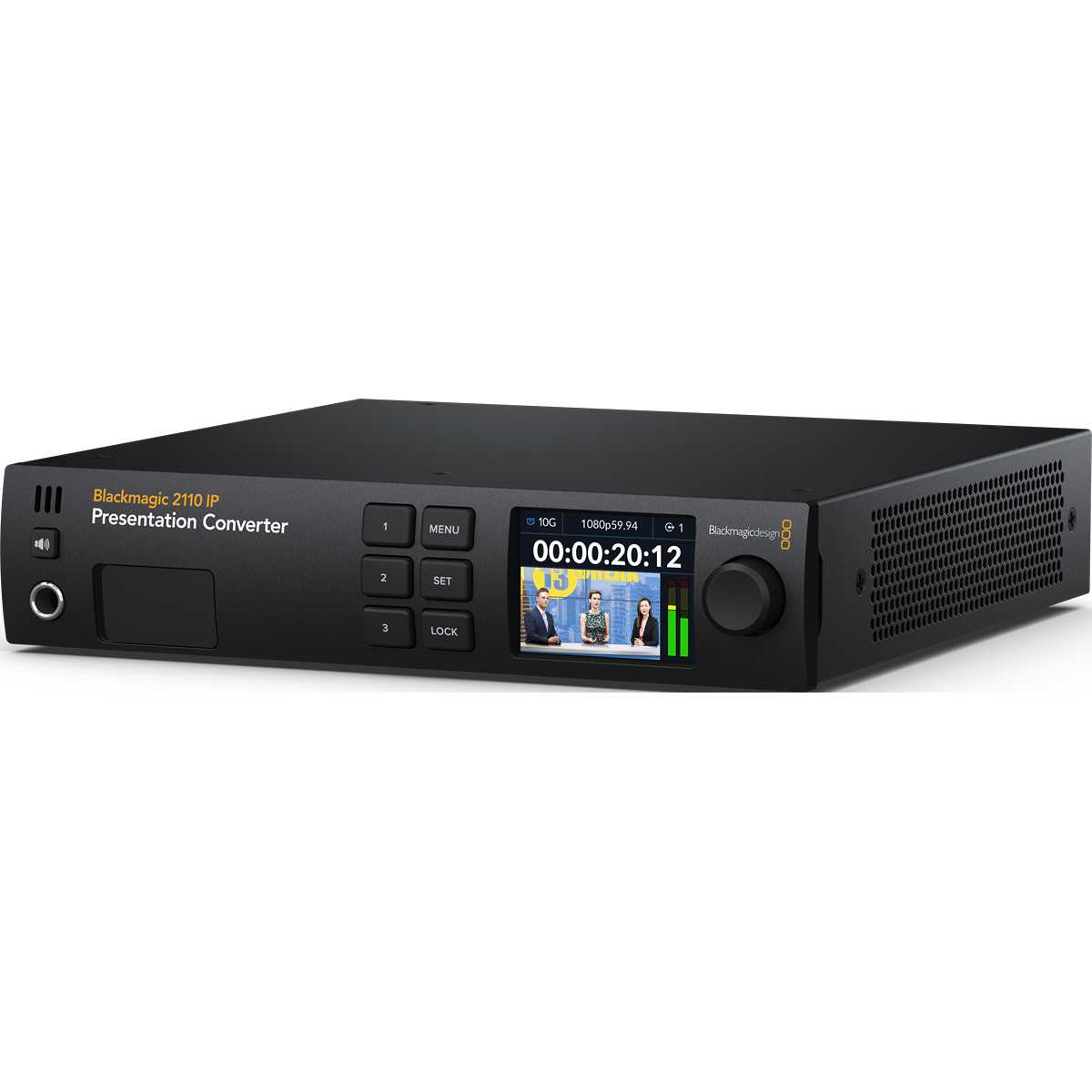

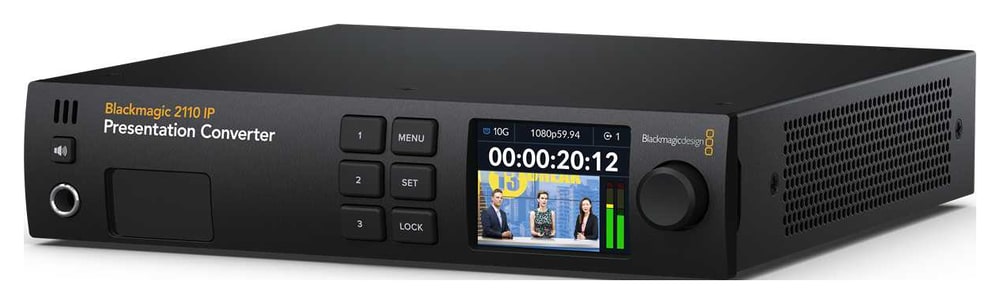

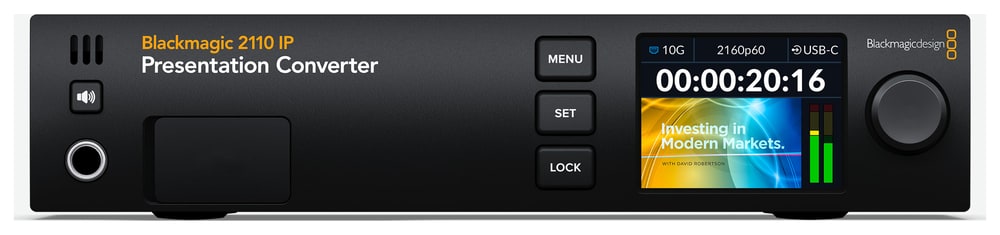

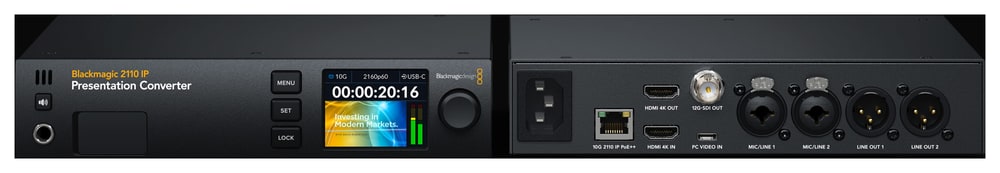

Blackmagic Design 2110 IP Presentation Converter

Az IP-munkafolyamat tágabb összefüggései

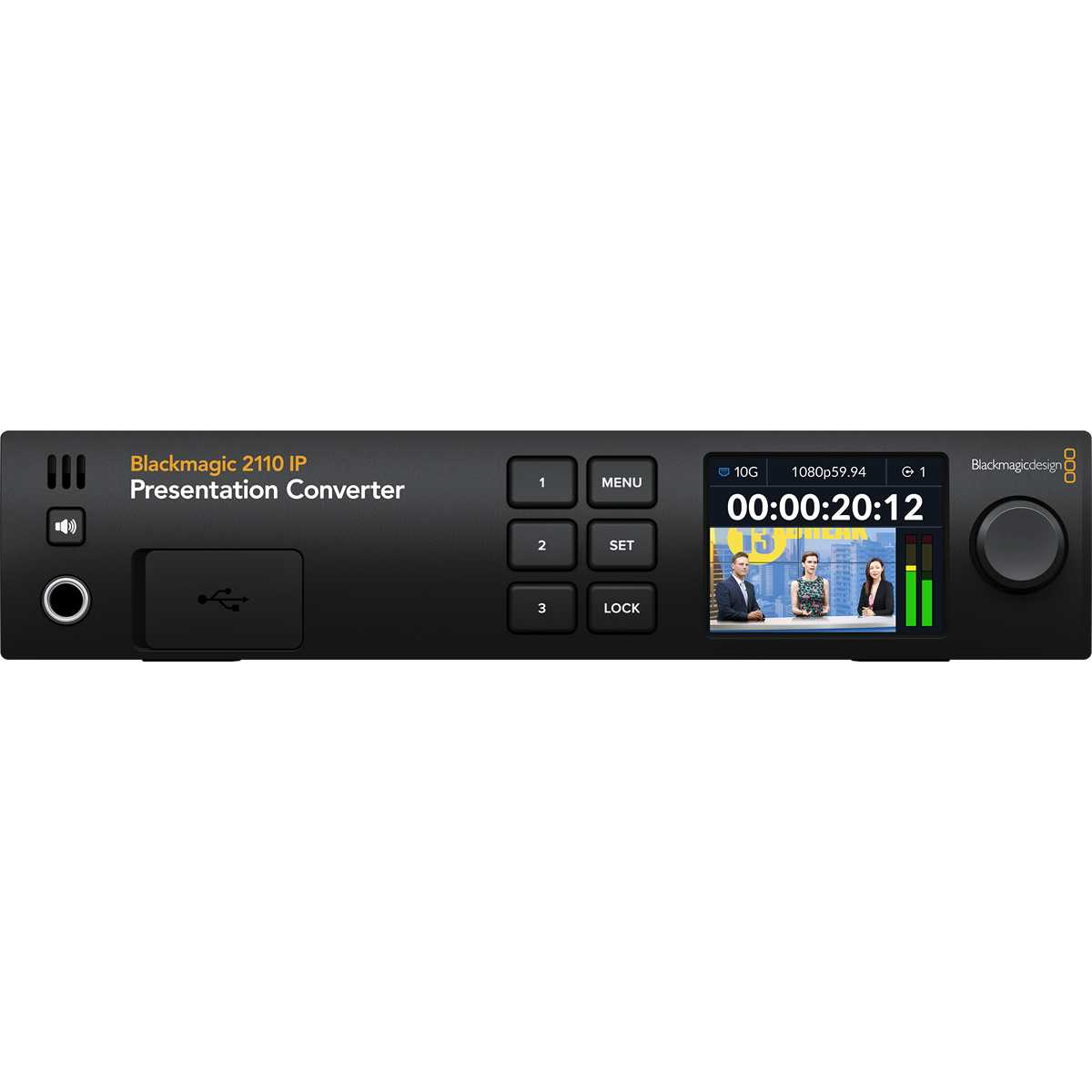

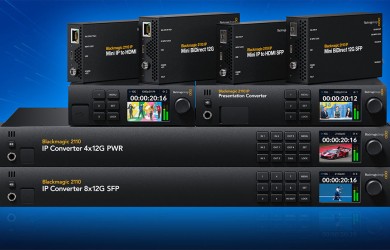

A Blackmagic Design széles választékot kínál SMPTE-2110 IP-videótermékekből, beleértve konvertereket, videomonitorokat, audiomonitorokat és akár kamerákat is. Ezen felül támogatják az Ultra HD felbontást olcsó 10G Ethernet segítségével. A konvertermodellek többsége kétirányú, így kiválóan alkalmas kamerákhoz, amikor a felhasználóknak további csatornára van szükségük a visszanézéshez. A rackbe szerelhető modellek elegáns kialakításúak, színes LCD-kijelzővel rendelkeznek a monitorozáshoz, a menüben való navigáláshoz és a diagnosztikához. Minden modell megfelel az IP-videóra vonatkozó SMPTE ST-2110 szabványnak, beleértve a PTP-szinkronizálást is, sőt támogatják az NMOS-t is, így a felhasználók videóútválasztó panelen keresztül is létrehozhatnak kapcsolatot. A Blackmagic SMPTE-2110 IP-videótermékek a felhasználási céljuknak megfelelően különböző kivitelben kaphatók. A 2110 IP Mini modellek kicsik, így elrejthetők más eszközök mögött. A rackbe szerelhető modellek viszont elegáns kialakítású, LCD-kijelzővel ellátott előlappal rendelkeznek, így a felhasználók közvetlenül az előlapról módosíthatják a beállításokat.

A Blackmagic 2110 IP átalakítókat az SDI-eszközök IP 2110-es videoinfrastruktúrába történő integrálására tervezték. Az átalakítók hozzáadásával a felhasználók olcsó megoldást kapnak arra, hogy teljes videóberendezésüket SMPTE-2110-es technológiára alakítsák át. Elég, ha a Blackmagic 2110 IP átalakítót csatlakoztatják a rendezőpultokhoz, lemezalapú felvevőkhöz, streamelő processzorokhoz, kamerákhoz, monitorokhoz és egyéb eszközökhöz. A Blackmagic 2110 IP termékek megfelelnek az IP-videóra vonatkozó SMPTE ST-2110 szabványnak, amely meghatározza a 10 bites videó, hang és kiegészítő adatok IP-hálózatokon történő átvitelét, szinkronizálását és leírását. Emellett képes az SDI-bemeneteket PTP-re újraszinkronizálni, illetve a külső eszközöket a referenciakimenetre rögzíteni, amelyet szintén a PTP szinkronizációs jel generál. A Blackmagic 2110 IP átalakítók támogatják a 10 bites videót a maximális képminőség érdekében, valamint az SD, HD és Ultra HD szabványokat 2160p60 felbontásig. A bemenet váltásakor az átalakítók automatikusan átállnak az új videószabványra; a többcsatornás modellek emellett minden csatornán különböző videószabványt is képesek kezelni.

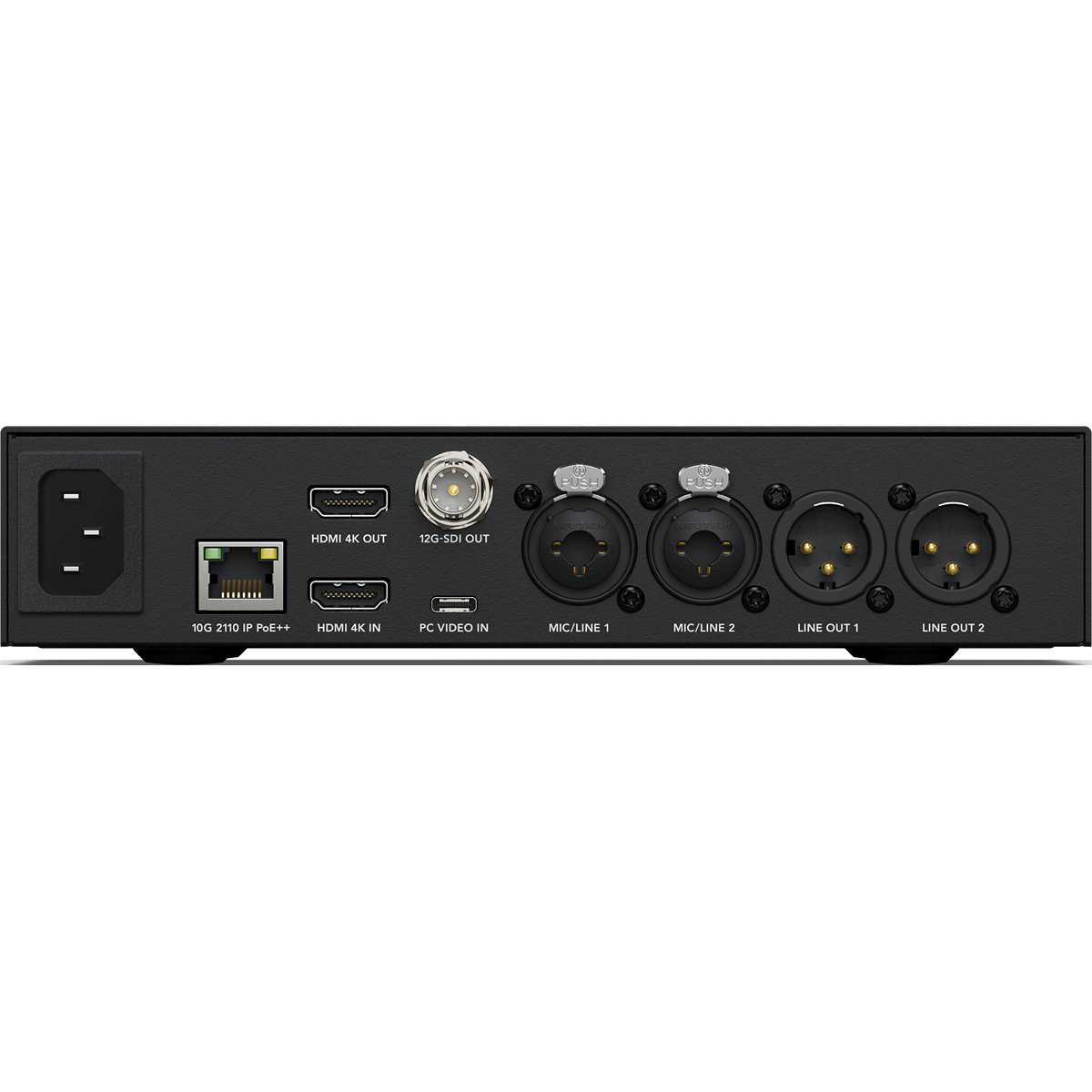

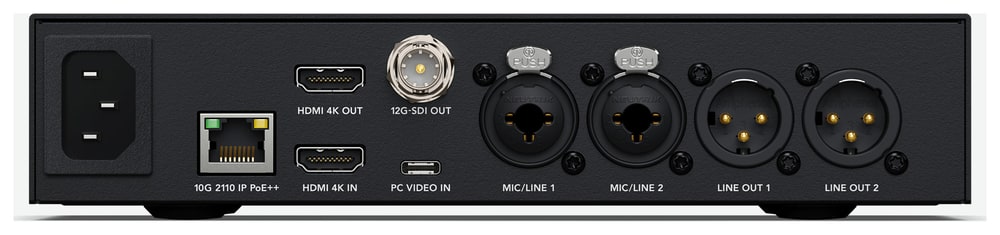

A Blackmagic 2110 IP átalakítók RJ-45 csatlakozókkal a hagyományos Cat6 kábelekhez, illetve SFP aljzatokkal az optikai modulokhoz kaphatók. A Cat6 kábelek használata lehetővé teszi az SMPTE-2110 rendszerek lényegesen alacsonyabb költségekkel történő kiépítését. A kábelek gyártása egyszerű, és a 10G Ethernet-hez való kapcsolók széles körben elterjedtek. Az SMPTE-2110 technológiával kapcsolatos egyik legnagyobb probléma az, hogy szükség van egy készenlétben álló informatikusra, aki az IP-videorendszert üzemelteti. A Blackmagic IP-átalakítói megoldják ezt a problémát, mivel pont-pont módban is csatlakoztathatók, így a felhasználóknak nem kell bonyolult Ethernet-kapcsolót használniuk, ha nem akarják. Így egyszerű Ethernet-kábelekkel, távoli tápellátással és kétirányú videóátvitellel élvezhetik az SMPTE-2110 IP-videó előnyeit.

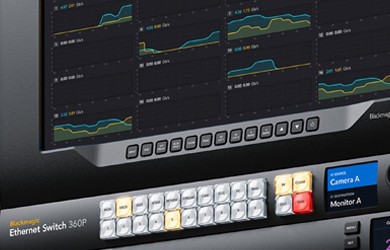

Nagyobb SMPTE-2110-es ökoszisztémákban, például a műsorszolgáltatásban, a felhasználók az összes videokészüléküket csatlakoztathatják az Ethernet-kapcsolóhoz. Ilyen esetben a felhasználóknak csupán az Ethernet-kapcsolóhoz kell csatlakoztatniuk az eszközöket, majd a hagyományos videó-útválasztókhoz hasonlóan a kapcsoló konfigurátorával kell létrehozniuk a kapcsolatokat az eszközök között. A Blackmagic 2110 IP termékek emellett támogatják az NMOS protokollt is: a konfiguráció bonyolultabb, de rendkívül rugalmas. Az NMOS interfésznek köszönhetően az összes 2110 IP-eszköz együtt működhet, mint egy nagy virtuális útválasztó; a Videohub Smart Control pedig lehetővé teszi a videoforrások irányítását a 2110 IP-hálózatokban, mivel NMOS-vezérlőként is működhet.

A 10G Ethernet használatának köszönhetően a Blackmagic SMPTE-2110 IP-videótermékek kisebbek, alacsonyabb energiafogyasztásúak és megfizethetőbbek lehetnek. A 10G Ethernet emellett lehetővé teheti a termékek távoli tápellátását is. Ultra HD felbontás és 30 képkocka/másodperc feletti képfrissítési frekvencia használata esetén azonban nincs elegendő sávszélesség a tömörítetlen 10 bites videóhoz. A Blackmagic IP10 kodek megoldja ezt a problémát! Alacsony, mindössze 8 mintavételnyi késleltetéssel rendelkezik, nyílt szabvány, és nem kell érte licencdíjat fizetni. Ráadásul ez egy optimalizált, alacsony erőigényű kodek, amely nagyon kevés FPGA-teljesítményt igényel, így biztosítja, hogy a kompatibilis SMPTE-2110 termékek továbbra is megfizethetőek maradjanak!

A Blackmagic 2110 IP-átalakítók jellemzői

• Minden átalakító megfelel az SMPTE-2110 IP-videó szabványnak
• Válasszon a miniatűr átalakítók vagy a 19"-es rackbe szerelhető modellek közül
• A könnyen elérhető 10G Ethernet hálózatot használják az olcsó telepítés érdekében
• A PTP protokoll segítségével újraszinkronizálják az SDI bemeneteket
• Támogatják az NMOS protokollt virtuális útválasztó létrehozásához
• Alacsony késleltetés, nyílt szabványos Blackmagic IP10 kodek
• Támogatja az összes SD, HD és Ultra HD formátumot 2160p60 felbontásig
