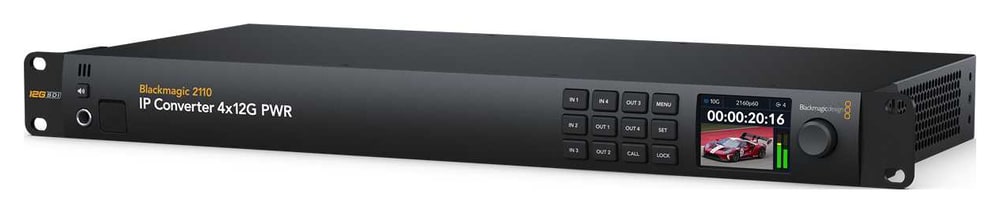

Blackmagic Design 2110 IP Converter 4x12G PWR

Műszaki háttér és az eredeti rendszer leírása

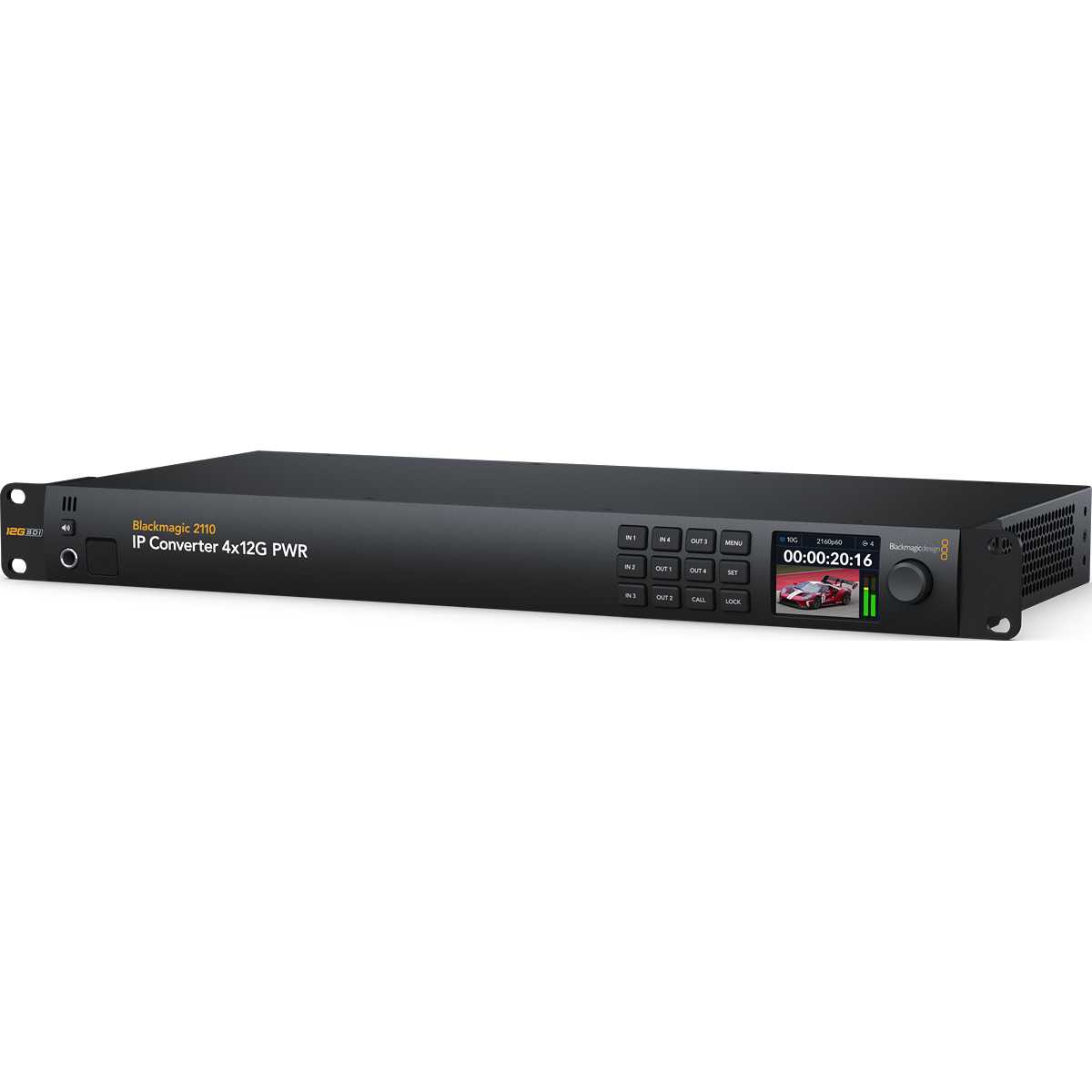

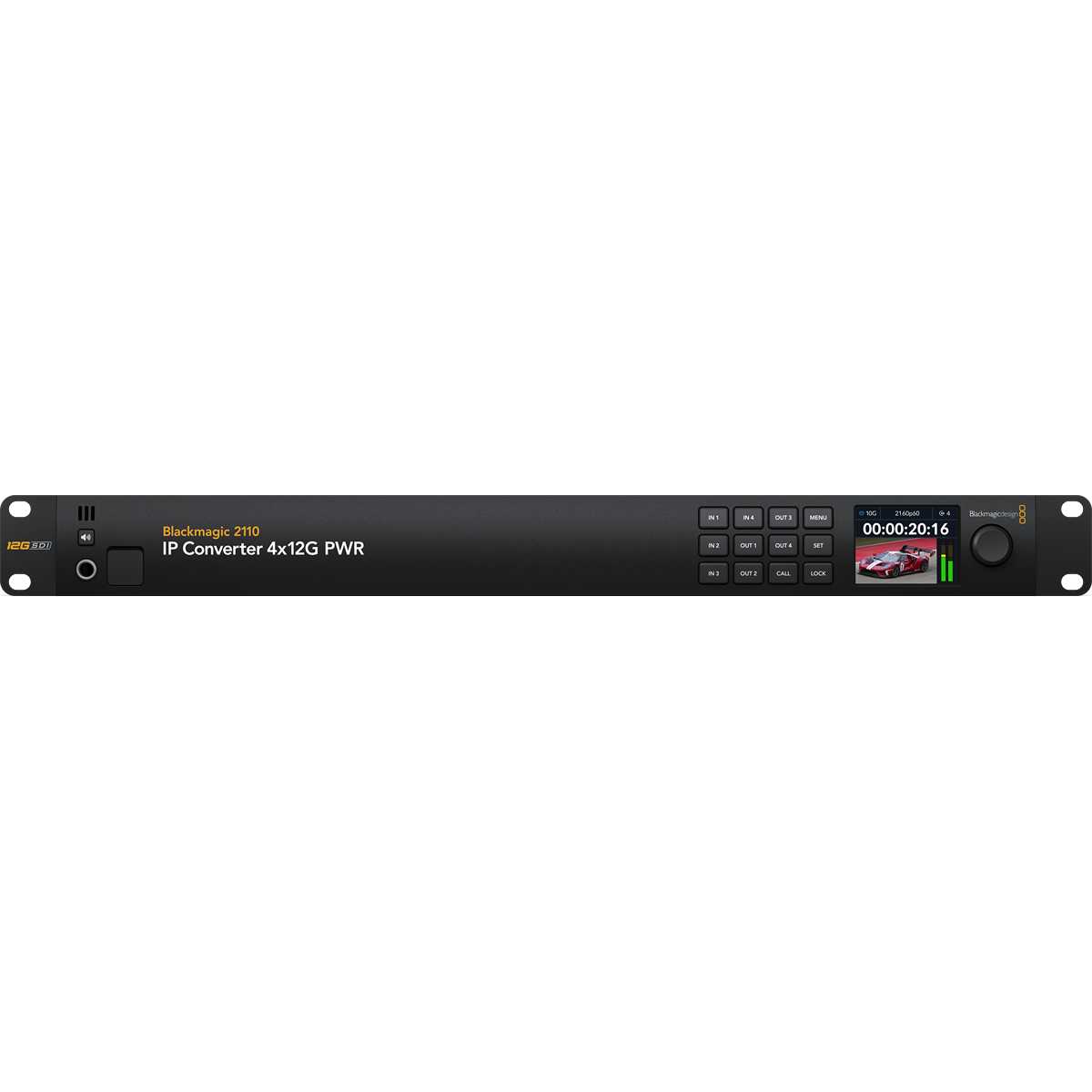

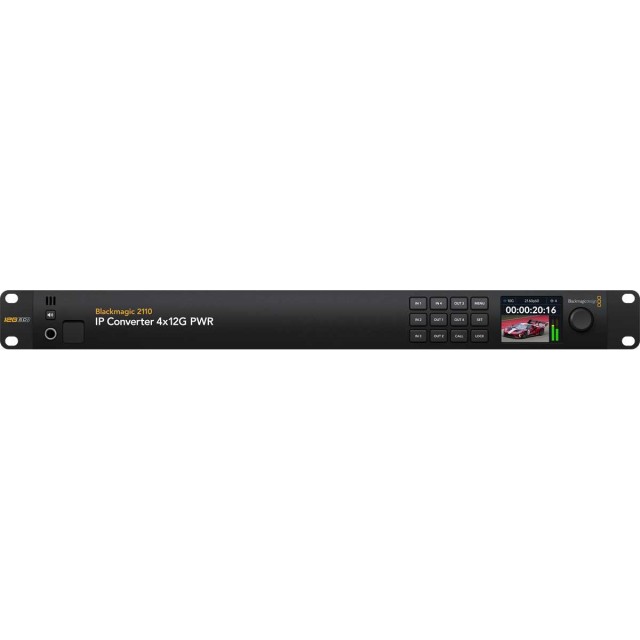

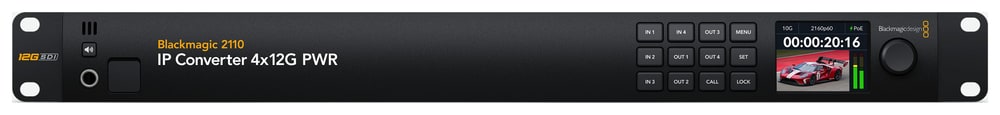

A Blackmagic Design az SMPTE-2110 IP-videótermékek széles választékát kínálja, beleértve konvertereket, videomonitorokat, audiomonitorokat és akár kamerákat is. Ezen felül támogatják az Ultra HD felbontásokat is a költséghatékony 10G Ethernet segítségével. A legtöbb konvertermodell kétirányú, így ideális kamerákkal való használatra, amikor a felhasználóknak további csatornára van szükségük a visszatérő jel továbbításához. A rackbe szerelhető modellek letisztult kialakításúak, színes LCD-kijelzővel rendelkeznek a monitorozás, a menüvezérlés és a diagnosztika céljára. Minden modell megfelel az IP-videóra vonatkozó SMPTE ST-2110 szabványnak, beleértve a PTP-szinkronizálást is, sőt támogatja az NMOS-t is, ami lehetővé teszi a felhasználók számára, hogy videó-router panelen keresztül hozzanak létre kapcsolatokat. A Blackmagic SMPTE-2110 IP-videótermékei a felhasználás céljától függően különböző méretűek. A 2110 IP Mini modellek kompaktak, így más berendezések mögé is elrejthetők. A rackbe szerelhető modellek pedig elegáns, LCD-kijelzővel ellátott előlapokkal rendelkeznek, amelyek segítségével a felhasználók közvetlenül az előlapról állíthatják be a beállításokat.

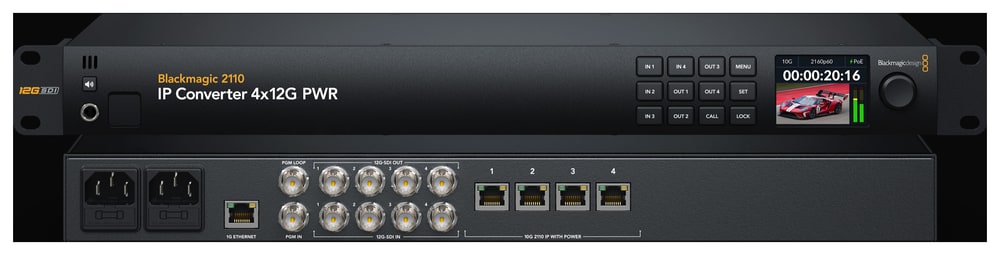

A Blackmagic 2110 IP-átalakítókat úgy tervezték, hogy az SDI-berendezéseket integrálják az IP 2110 videóinfrastruktúrába. Ezen átalakítók hozzáadásával a felhasználók megfizethető módon frissíthetik az összes videóberendezésüket az SMPTE-2110 technológiára. Egyszerűen csatlakoztasson egy Blackmagic 2110 IP-átalakítót a produkciós konzolokhoz, lemezfelvevőkhöz, streaming-processzorokhoz, kamerákhoz, monitorokhoz és egyéb eszközökhöz. A Blackmagic 2110 IP-termékek megfelelnek az IP-videóra vonatkozó SMPTE ST-2110 szabványnak, amely meghatározza a 10 bites videó-, hang- és kiegészítő adatok IP-hálózatokon történő továbbítását, szinkronizálását és leírását. Ezenkívül képesek az SDI-bemenetek PTP-hez való újraszinkronizálására, illetve külső eszközök rögzítésére egy referenciakimenethez, amelyet szintén egy PTP-szinkronizációs jel generál. A Blackmagic 2110 IP-átalakítók a maximális képminőség érdekében támogatják a 10 bites videót, valamint az SD, HD és Ultra HD szabványokat 2160p60 felbontásig. Az átalakítók automatikusan átváltanak az új videószabványra, ha a bemenet megváltozik; a többcsatornás modellek emellett csatornánként eltérő videószabványt is képesek kezelni.

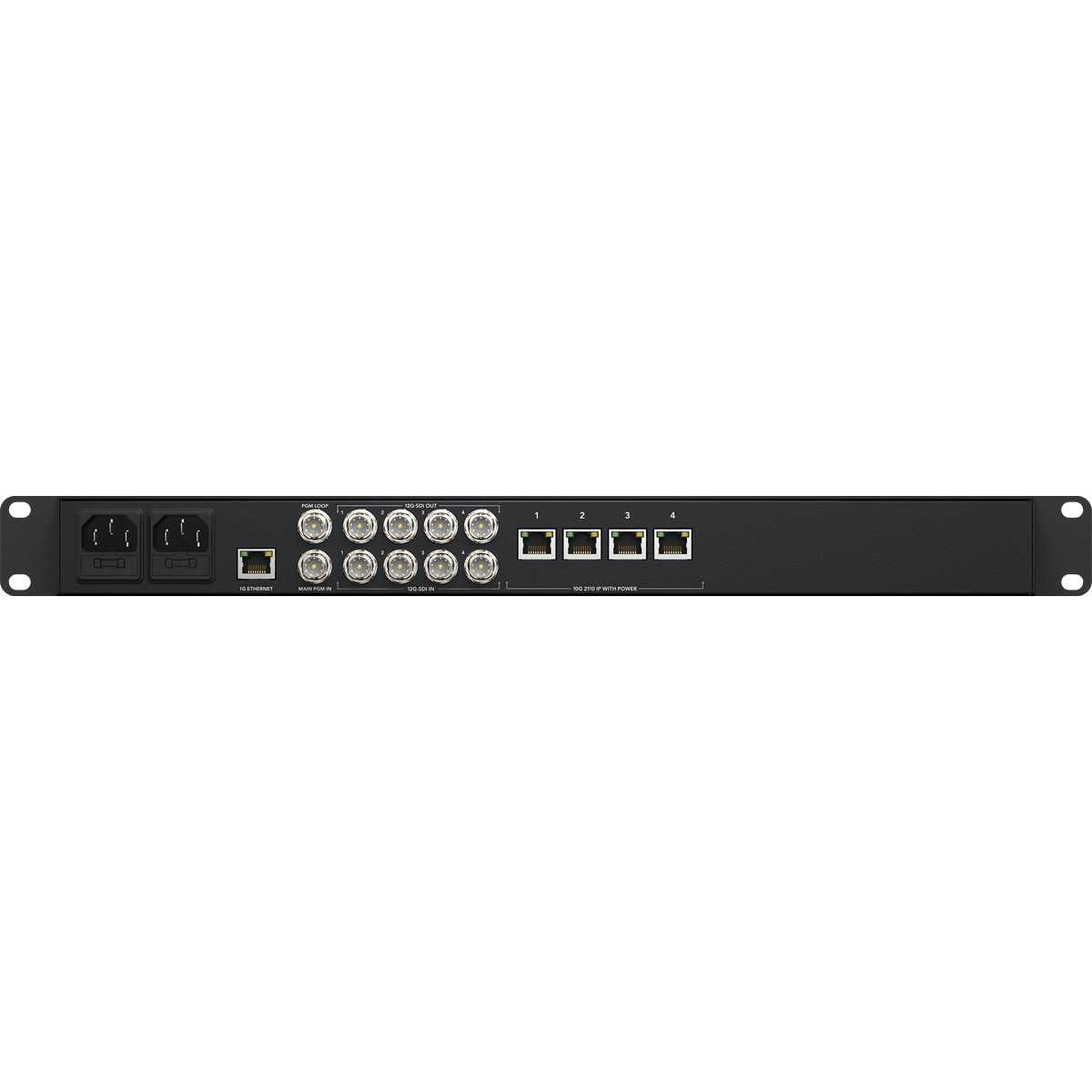

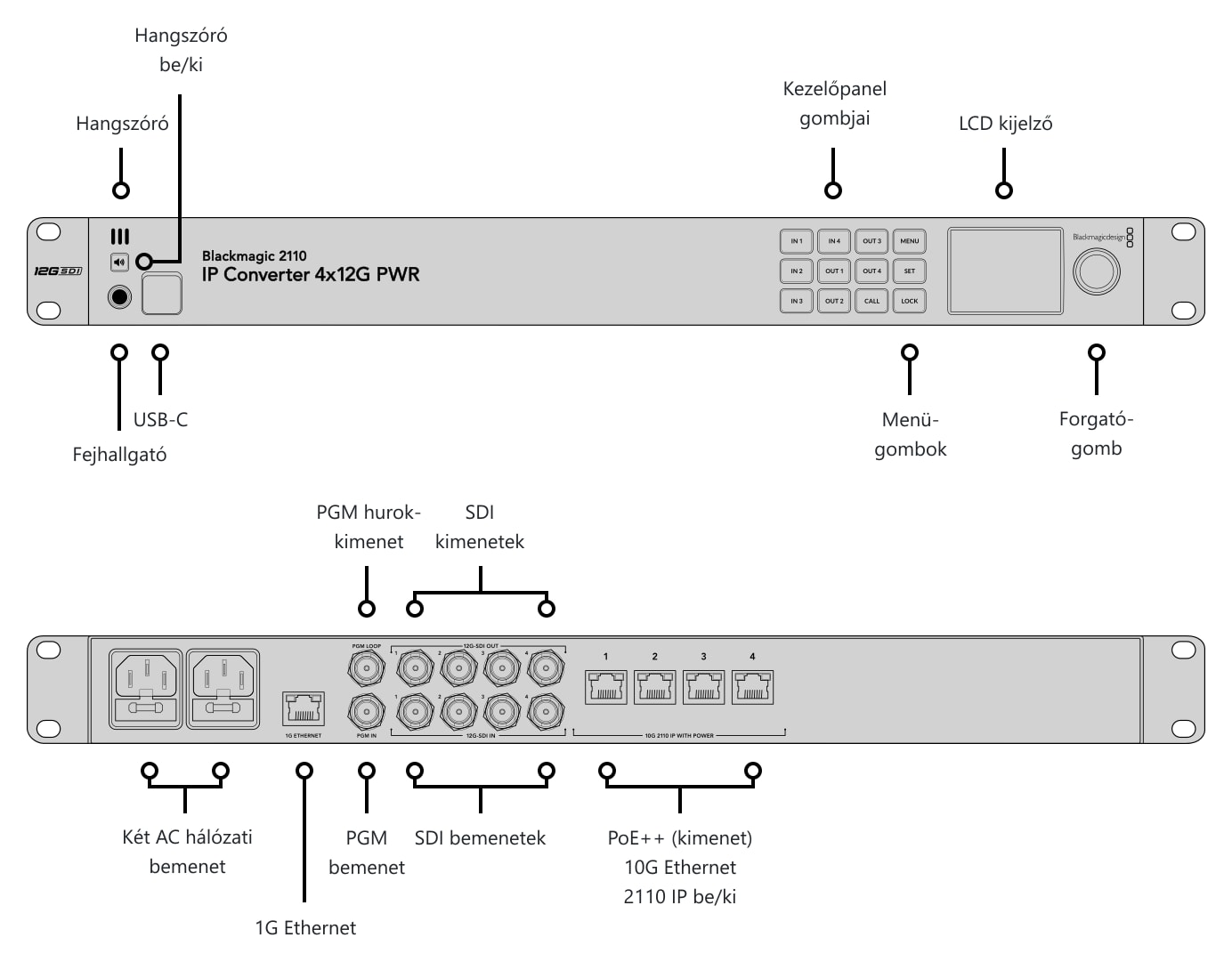

A Blackmagic 2110 IP-átalakítók hagyományos Cat6-kábelekhez való RJ-45-csatlakozóval, illetve optikai modulokhoz való SFP-nyílásokkal ellátott modellekben kaphatók. A Cat6-kábelek használata lehetővé teszi az SMPTE-2110 rendszerek létrehozását jelentősen alacsonyabb költségek mellett. A kábelek gyártása egyszerű, és a 10G Ethernet-kapcsolók széles körben elérhetők. Az SMPTE-2110 technológiával kapcsolatos egyik legnagyobb kihívás az, hogy egy informatikai szakembernek készenlétben kell lennie az IP-videorendszer zavartalan működésének biztosításához. A Blackmagic IP-adók megoldják ezt a problémát, mivel pont-pont módban is összekapcsolhatók, így a felhasználóknak nem kell bonyolult Ethernet-kapcsolót használniuk, ha nem akarják. Ez lehetővé teszi számukra, hogy élvezhessék az SMPTE-2110 IP-videó előnyeit – beleértve az egyszerű Ethernet-kábeleket, a távoli tápellátást és a kétirányú videóátvitelt – anélkül, hogy bonyolult kapcsolóra lenne szükségük.

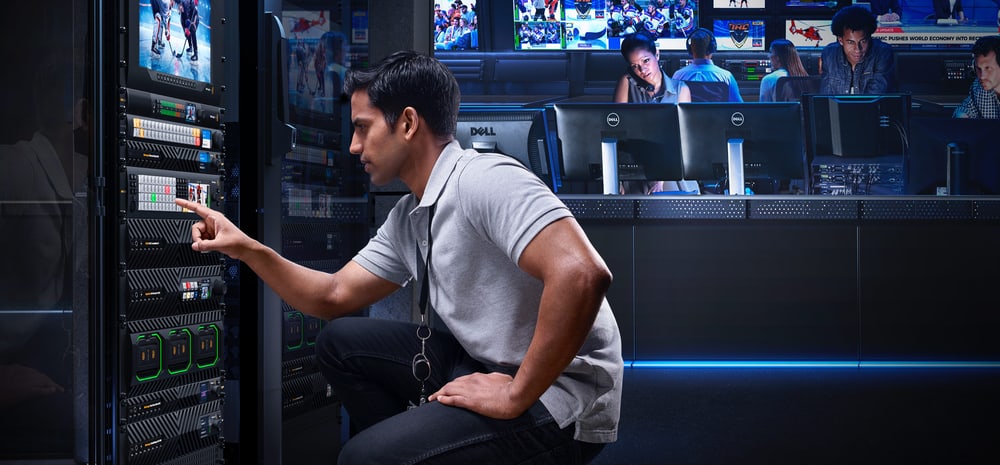

Nagyobb SMPTE-2110-es ökoszisztémákban – például a műsorszolgáltatásban – a felhasználók az összes videóberendezésüket csatlakoztathatják egy Ethernet-kapcsolóhoz. Ebben az esetben a felhasználóknak egyszerűen csak be kell dugniuk az összes eszközt az Ethernet-kapcsolóba, majd a konfigurátor segítségével létre kell hozniuk a kapcsolatokat az eszközök között, hasonlóan egy hagyományos videó-útválasztóhoz. A Blackmagic 2110 IP-termékek az NMOS protokollt is támogatják: a konfiguráció bonyolultabb, de nagy rugalmasságot kínál. Az NMOS interfésznek köszönhetően az összes 2110 IP-eszköz együtt működhet egy nagy virtuális útválasztóként; a Videohub Smart Control szintén lehetővé teszi a videóforrások továbbítását a 2110 IP-hálózatokon belül, mivel NMOS-vezérlőként is működhet.

A 10G Ethernet használatának köszönhetően a Blackmagic SMPTE-2110 IP videótermékek kisebbek, energiahatékonyabbak és megfizethetőbbek lehetnek. Ezen felül a 10G Ethernet lehetővé teszi a termékek távoli áramellátását is. Ugyanakkor Ultra HD felbontás használata esetén, 30 képkocka/másodpercet meghaladó képfrissítési sebesség mellett nincs elegendő sávszélesség a tömörítetlen 10 bites videóhoz. A Blackmagic IP10 kodek megoldja ezt a problémát! Alacsony, mindössze 8 mintás késleltetéssel rendelkezik, nyílt szabvány, és nem jár vele licencdíj. Ezen felül egy optimalizált, alacsony overheaddel rendelkező kodek, amely nagyon kevés FPGA-teljesítményt igényel, így biztosítva, hogy a kompatibilis SMPTE-2110 termékek megfizethetőek maradjanak!

A Blackmagic 2110 IP-átalakítók jellemzői

• Minden konverter megfelel az SMPTE-2110 IP videó szabványnak

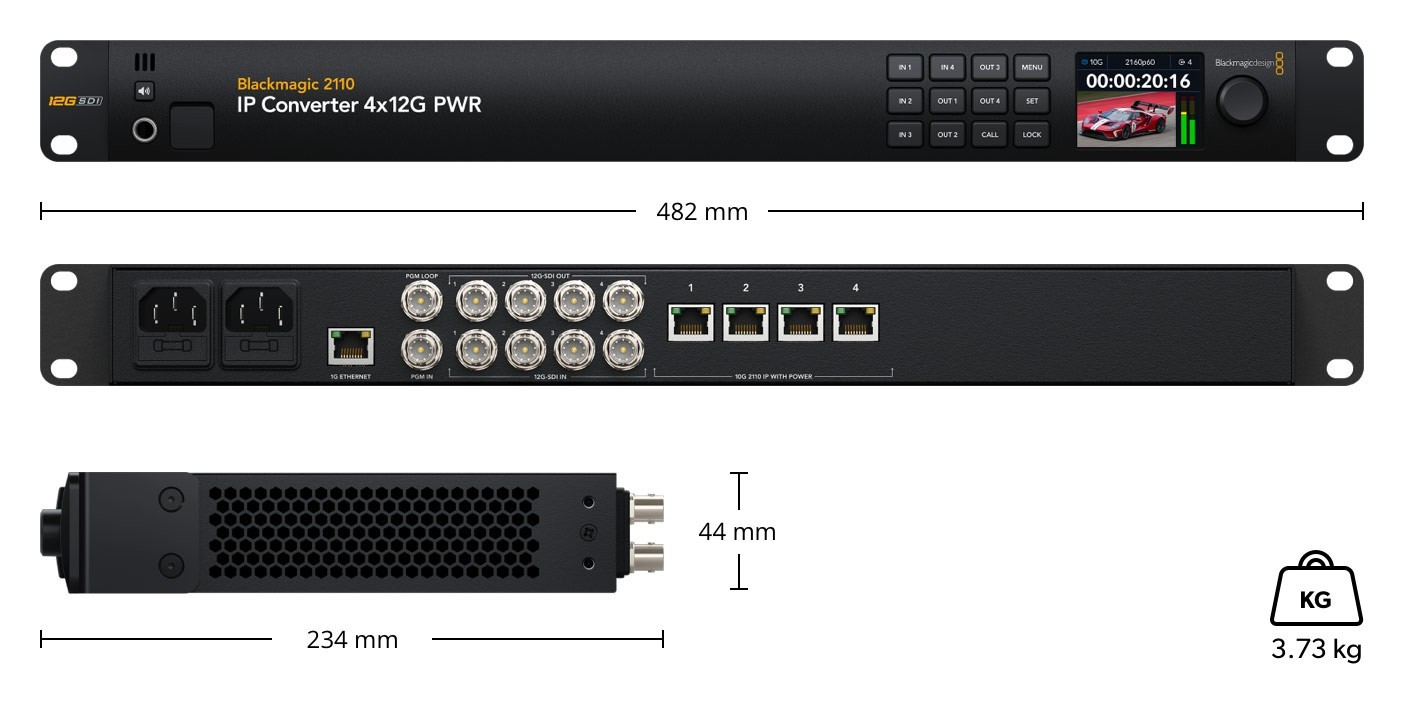

• Választhat miniatűr konverterek vagy 19 hüvelykes rack-be szerelhető modellek közül
• A könnyen elérhető 10G Ethernet-hálózatokat használják a költséghatékony telepítés érdekében
• Az SDI bemeneteket a PTP protokollon keresztül szinkronizálják újra
• Támogatják az NMOS protokollt a virtuális útválasztó létrehozásához
• Alacsony késleltetésű, nyílt szabványú Blackmagic IP10 kodek
• Támogatja az összes SD, HD és Ultra HD formátumot, akár 2160p60 felbontásig
