BLACK LION AUDIO PBR TRS - patchbay 2x24 TRS

patchbay 2x 24 TRS, 48 csatlakozási pont, aranyozott csatlakozók, nagy megbízhatóság, hosszú élettartam

professzionális stúdió patching panel TRS 6,3 mm-es csatlakozókkal, 48 csatlakozási ponttal, nagy megbízhatósággal és hosszú élettartammal

• tRS 6,3 mm-es csatlakozókkal ellátott patch panel
• 48 csatlakozási pont
• teljes normál és fél normál üzemmódú kapcsolás
• aranyozott érintkezőkkel ellátott csatlakozók
• nagy mechanikai ellenállás és megbízhatóság
• hosszú élettartam

Az Ön kiváló minőségű stúdió- és otthoni hangszerei kiváló minőségű csatlakozást igényelnek. A Black Lion Audio évek óta elkötelezett a végső hangminőség mellett. Ezért dobja piacra az új PBR patchbayeket - a stúdióban, valamint színházakban és más professzionális hangberendezésekben egyaránt használható összekötő paneleket.

Minden egyes PBR patchbay kiváló minőségű, aranyozott érintkezőkkel ellátott fémcsatlakozókat használ. Ez biztosítja a berendezések rendkívül megbízható összekapcsolását. A fekete eloxált alumínium előlap és a fémtest elegáns, kifinomult megjelenést kölcsönöz a PBR sorozat patchbayjeinek, és a robusztus csatlakozókkal együtt mechanikai tartósságot és hosszú élettartamot biztosít.

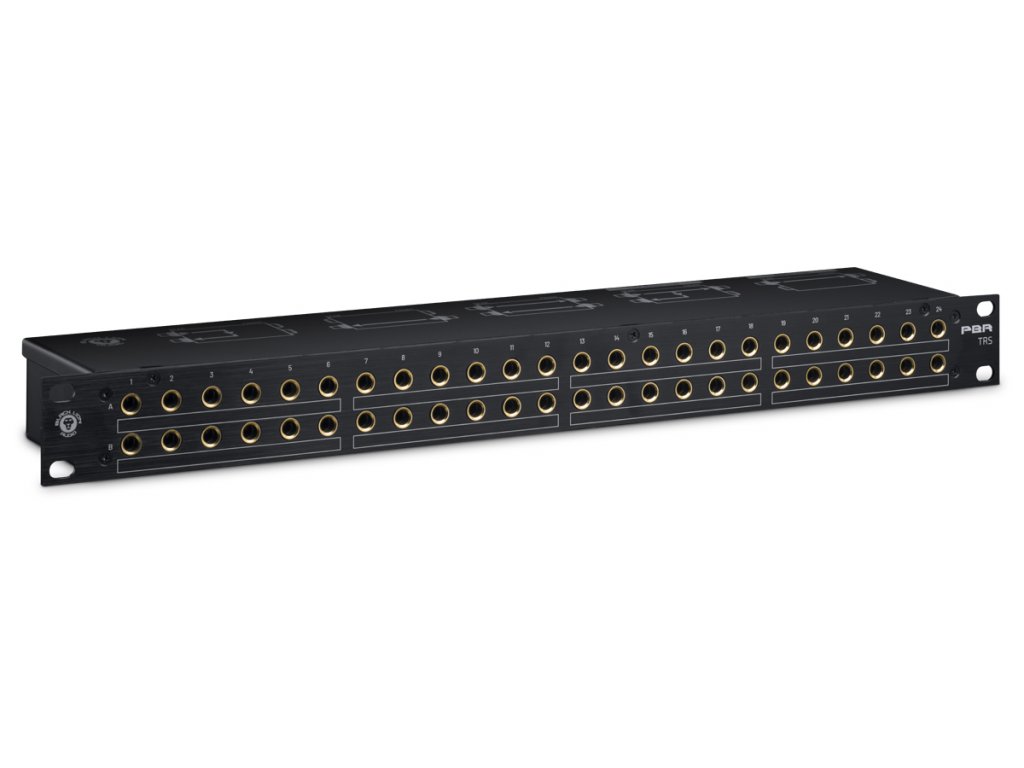

PBR TRS

egy olyan patchbay, amelyet TRS 6,3 mm-es (nagyméretű szimmetrikus jack) csatlakozókat használó eszközök és kábelezés csatlakoztatására terveztek. Az összekapcsoláshoz kiváló minőségű szimmetrikus patch-kábelek vagy szabványos szimmetrikus TRS-kábelek használhatók. A patchpanel 19"-os, 1U formátumban került kialakításra.

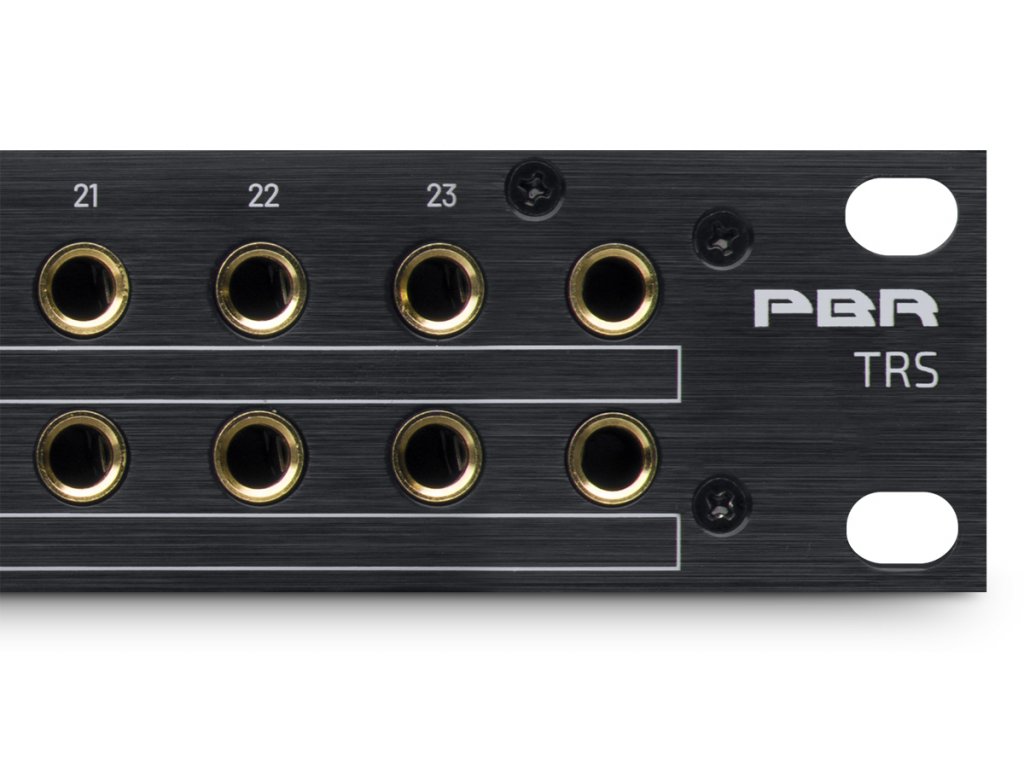

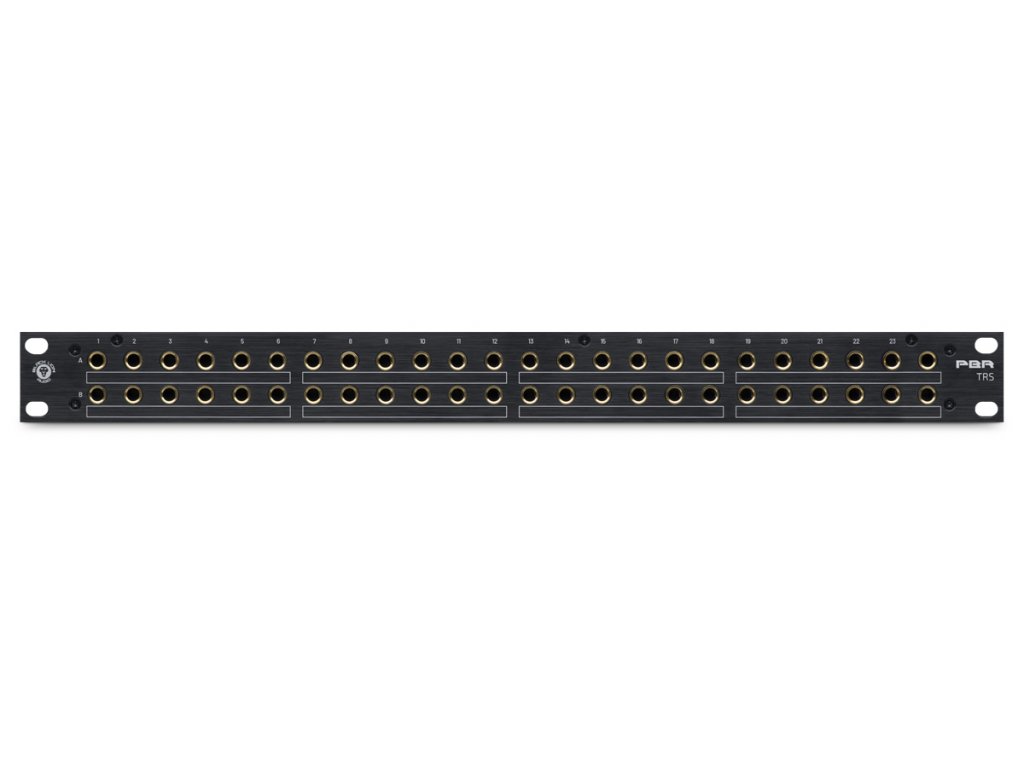

előlap
A TRS patchbay 48 TRS 6,3 mm-es csatlakozóval rendelkezik az előlapon, két sorban A és B (2x24), feliratozva 1 - 24. Az áttekinthetőség érdekében grafikusan hatos csoportokba vannak csoportosítva, egy mezővel a leíráshoz. Az alumínium előlap oldalsó konzolokkal van ellátva a 19"-os rackbe való beszereléshez.

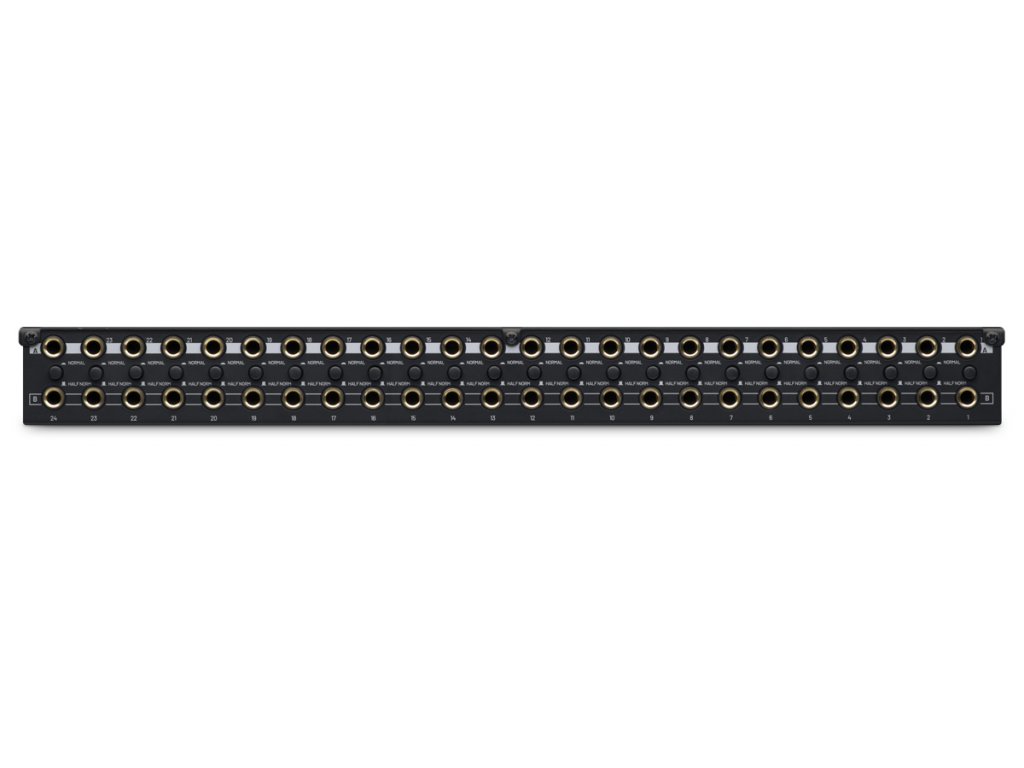

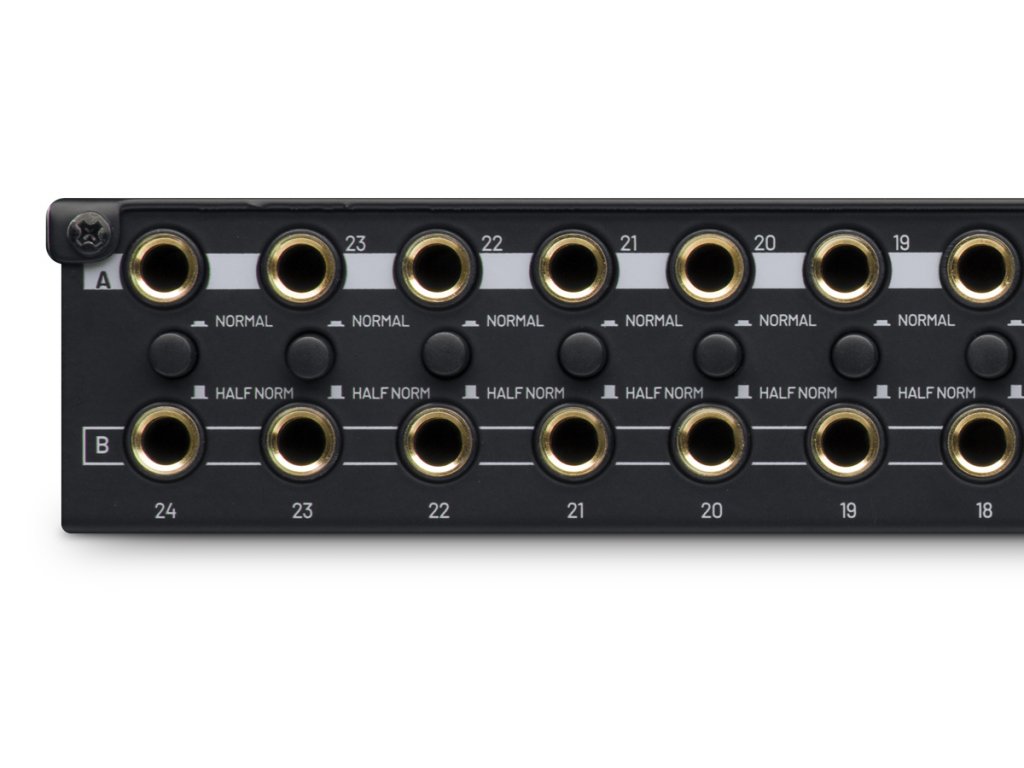

hátsó panel
A hátlapon szintén 48 TRS 6,3 mm-es csatlakozó található két A és B sorban, amelyek megfelelnek az előlapon lévő csatlakozóknak. Egy kapcsoló lehetővé teszi a Full-Normal vagy Half-Normal üzemmód beállítását az egyes A-B csatlakozópárokhoz.*

tulajdonságok:

• csatlakozók száma: 2x 48
• csatlakozó típusa: TRS 6,3 mm - aranyozott érintkezőkkel
• csatlakozási pontok száma: 48
• üzemmódváltás: Full-Normal és Half-Normal*
• eloxált alumínium előlap
• robusztus fémváz
• nagy mechanikai ellenállás és megbízhatóság
• hosszú élettartam
• méretek: 48,5 x 4,5 x X cm (Sz x H x D)
• szélesség, magasság: 19", 1U
• súly: X kg

-------------------------------------------------------------------------------------

*Csatlakozó csatlakozási módok:

A legtöbb esetben célszerű a felső A-sort kimenetekhez, az alsó B-sort pedig bemenetekhez használni.

Teljes normál üzemmód
a hátsó A-B csatlakozók csatlakoztatva - a kimenet a megfelelő bemenethez van csatlakoztatva.
Elülső panel: Ha valamelyik csatlakozóba kábel kerül, a kapcsolat megszakad.

Ideális pl. egy párosított kábel csatlakoztatására egy keverőpult bemeneteihez.

Fél-normál üzemmód
a hátsó A-B csatlakozók csatlakoztatva vannak - a kimenet a megfelelő bemenethez csatlakozik.
Elülső panel: Ha a kábelt a felső A csatlakozóba dugja, a kapcsolat megmarad, ha a kábelt az alsó B csatlakozóba dugja, a kapcsolat megszakad.

Alkalmas a jel elágazására több bemenetre - egy effektprocesszor kimenete keveréshez és meghallgatáshoz, az Aux busz több fejhallgató elosztóhoz való eljuttatásához stb.
