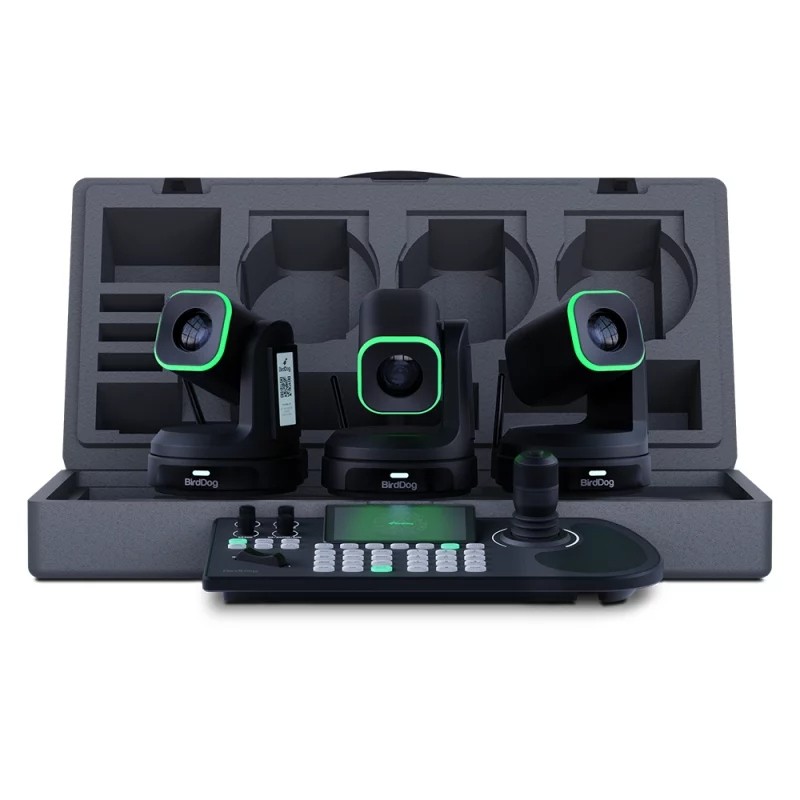

BirdDog 3x BDX1B + 1x BDKBD Bundle (Ships in ruggedised foam box)

A BirdDog X1 Bundle Black stúdióminőségű felvételt és vezérlést kínál egyetlen, gyártásra kész csomagban. A három X1 PTZ kamera a KBD tapintható vezérlővel kombinálva egyszerűsíti a többkamerás sugárzást, streamelést és vállalati AV-t NDI®, HDMI vagy USB-UVC hálózatokon keresztül.

X1

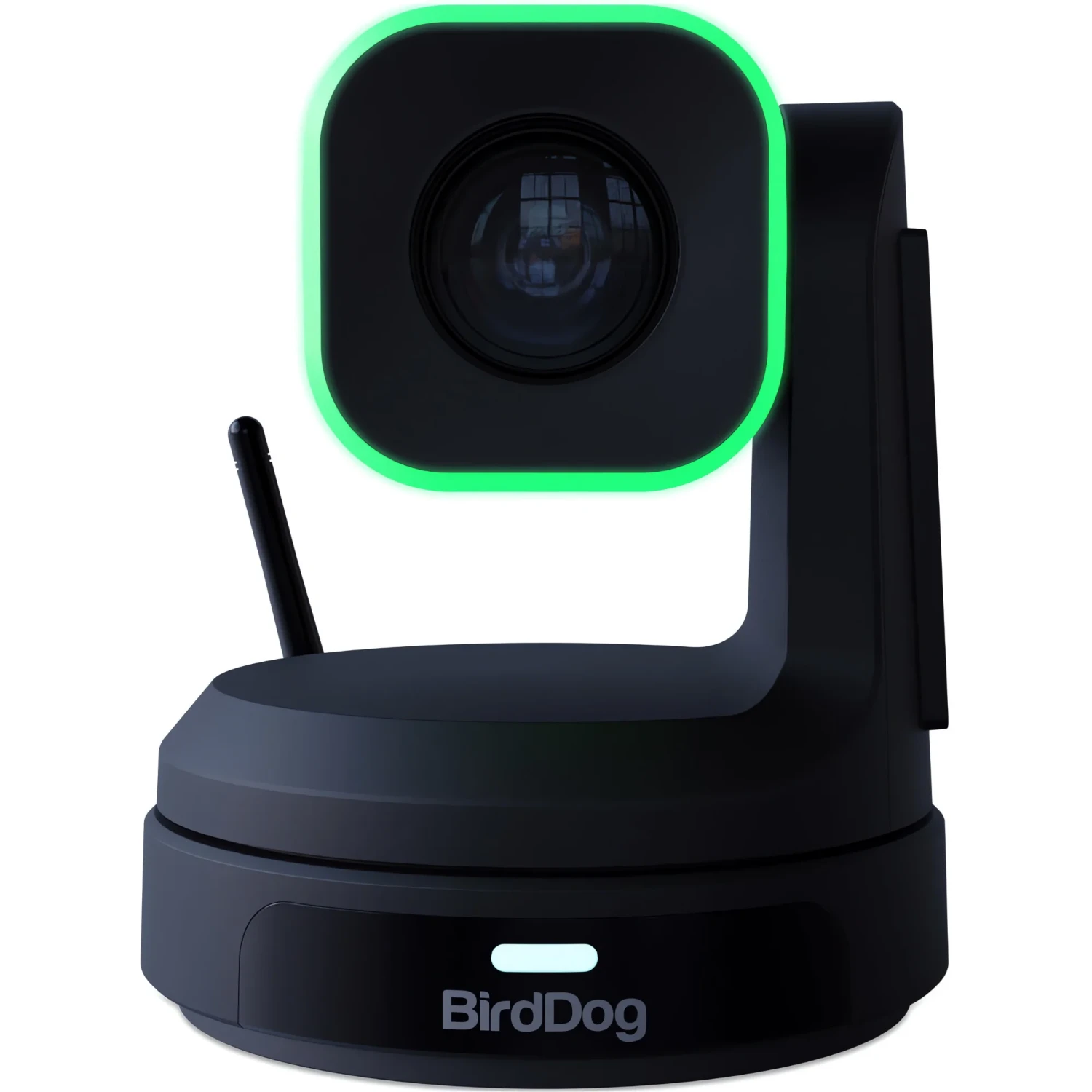

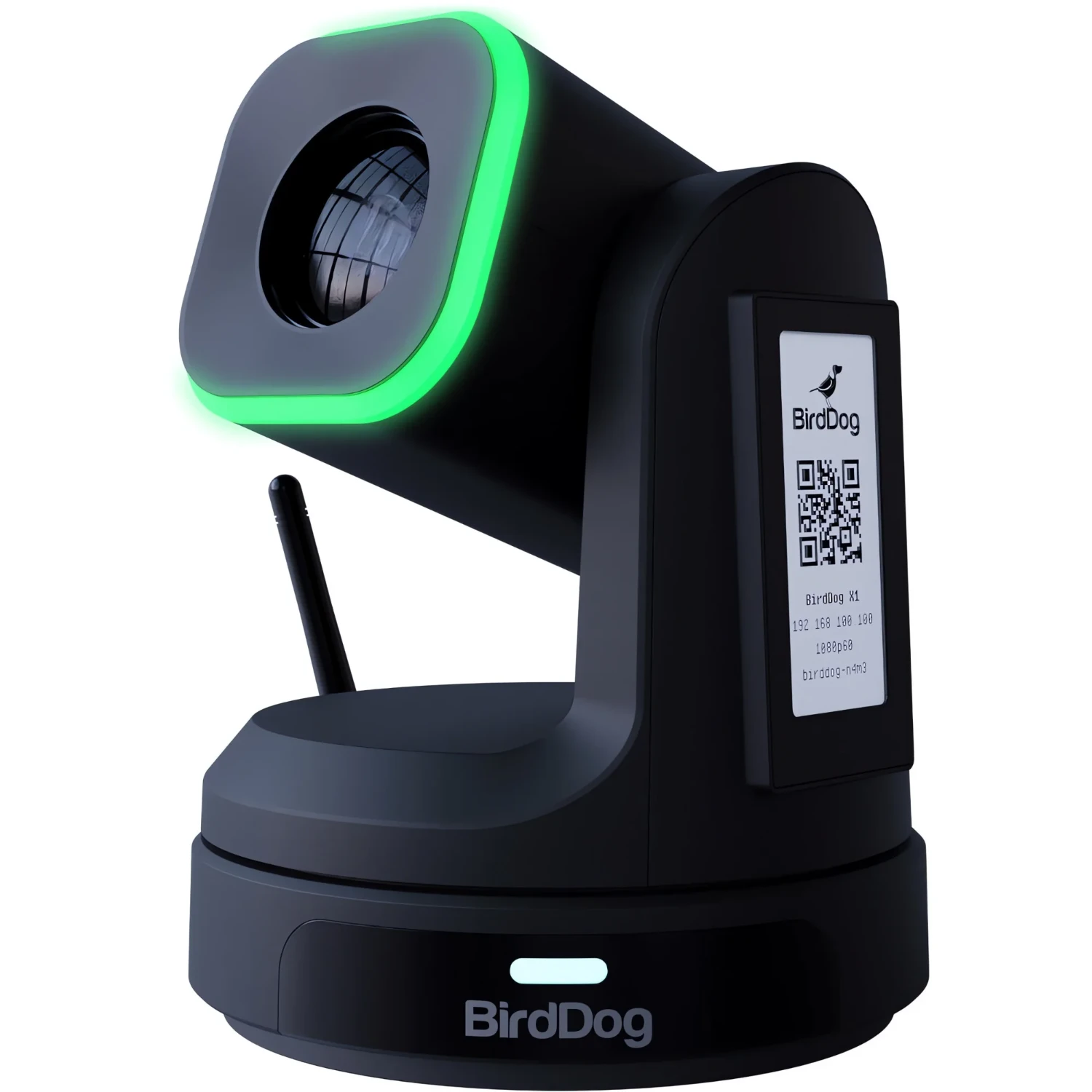

Minden X1 kamera1/2,8″-es Sony CMOS érzékelőt használ, amely valódi 1080p60 felbontást biztosít, és 20 × 5,5–110 mm-es objektívvel párosul, amely 55,8° (széles) és 3,2° (tele) közötti látómezőt kínál. A precíz motorok ±175°-os pan és –90/+90°-os tilt mozgást tesznek lehetővé 0,1–80°/s sebességgel, a 255 előre beállított pozíció pedig ismétlődő mozgásokat biztosít a tervezett felvételekhez. A kimenetek között megtalálható a HDMI, NDI|HX2/3, SRT, RTSP, RTMP és USB-C, PoE-n keresztül vagy vezeték nélkül Wi-Fi 5-ön keresztül történő tápellátással, ami megkönnyíti a telepítést.

Az AI Auto-Tracking a prezentálókat a felvétel közepén tartja, a nappali fényben jól látható Halo Tally keret jelzi a sugárzás állapotát, a 2,93 hüvelykes E-Ink panel pedig kikapcsolt állapotban is megőrzi a kamera azonosítóját. A beépített NDI HX dekóder lehetővé teszi a visszatérő videojel vagy a teleprompter használatát ugyanazon a hálózati kábelen keresztül. A 64 pontos színmátrix és az SNR >50 dB megkönnyíti a színek összehangolását.

A KBD vezérlő a vezérlés központja, négytengelyes joystickkal, zoomgyűrűvel, 6 közvetlen gombbal a kamerákhoz és 10 preset gombbal. 5 hüvelykes, 1280 × 720 felbontású kijelzője akár négy NDI forrás előnézetét is megjeleníti, míg a PoE és a hibrid NDI, VISCA, ONVIF, RS-232/422 protokollok akár 255 kamera vezérlését is lehetővé teszik. A robusztus, repülőgépipari alumíniumból és óceáni hulladékból készült műanyagokból készült konstrukció, az <5 W-os energiafogyasztás és a speciális habszivacsos csomagolás megbízhatóságot biztosít utazás közben is.

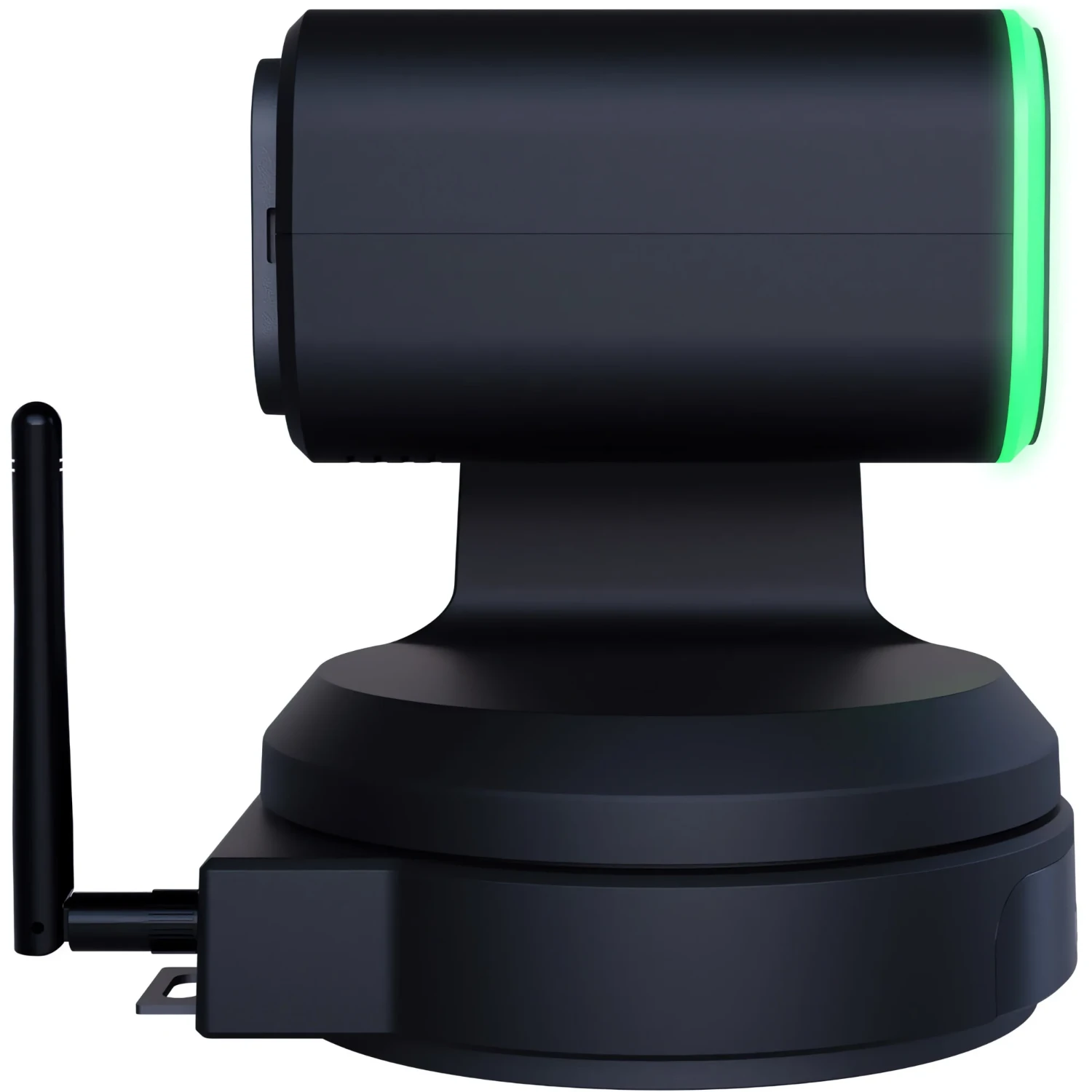

Tally lámpa. Halo effekt.

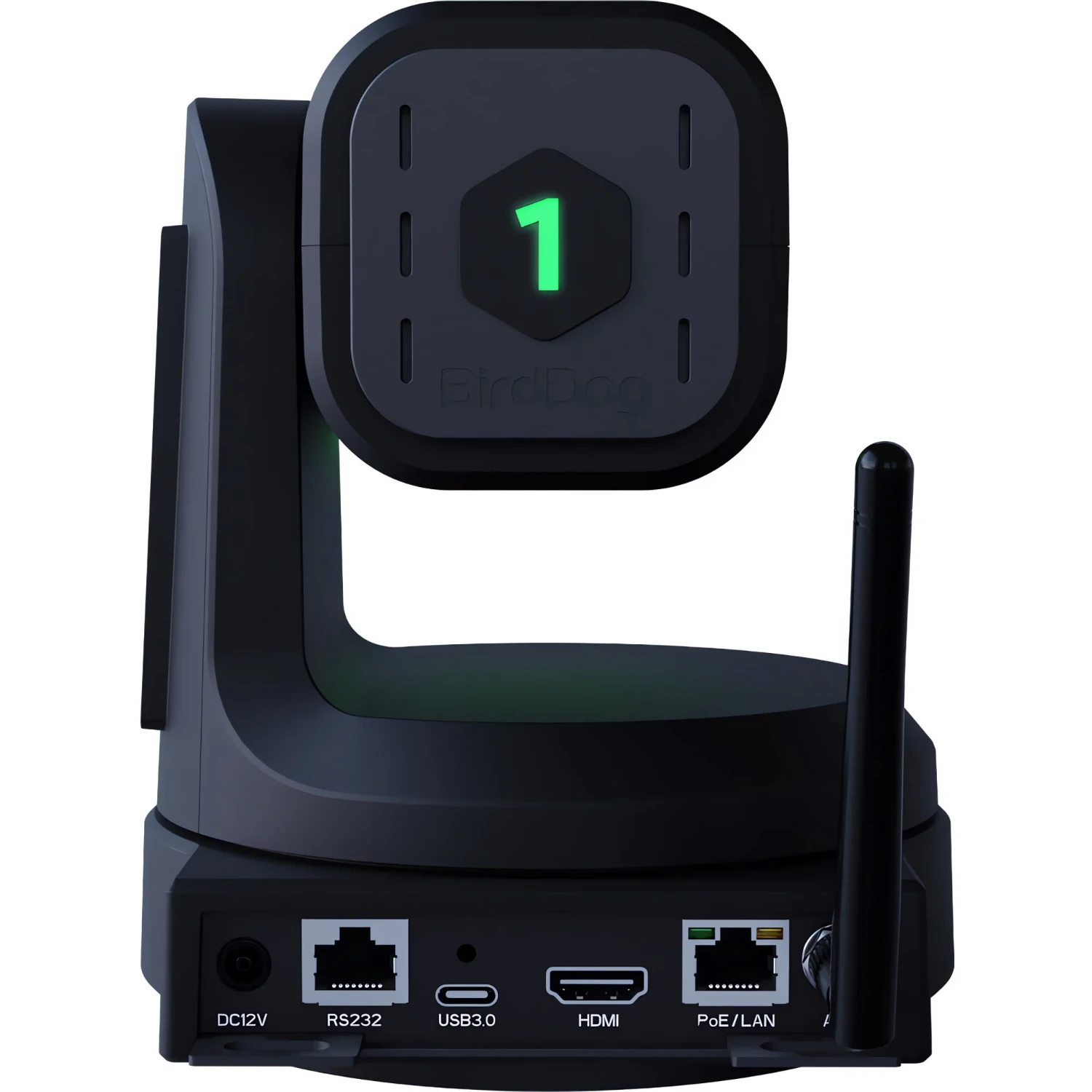

Az X1 és X1 Ultra kamerák a piacon elérhető legszembetűnőbb és leghatékonyabb tally rendszerrel rendelkeznek. Előre egy nagy, nappali fényben is jól látható keret, hátul pedig cserélhető, megvilágított számrendszer található. Színészei és stábja mindig pontosan tudja, hova kell nézniük, hogy a közönség figyelmét fenntartsák és a közvetítés professzionális megjelenést nyújtson.

AI követés

Az X1 és X1 Ultra kamerák az AI követés technológiának köszönhetően éles képet biztosítanak az objektumról, amely intelligensen követi az objektum mozgását valós időben. Akár élő eseményt irányít, spontán pillanatokat rögzít hibrid környezetben, vagy sporteseményeket követ, az AI követés biztosítja a jól komponált felvételt – anélkül, hogy nyolckezesnek kellene lennie a vezérlőn.

NDI® | HX3 – nagyobb megbízhatóság a hálózatokban

Az X1 és X1 Ultra kamerák az NDI® | HX3 integrációjának köszönhetően csúcsminőségű hálózati teljesítményt nyújtanak. Ennek eredményeként jelentősen csökken a hálózat terhelése, miközben a kiváló képminőség megmarad, ami szélesebb körű felhasználást tesz lehetővé különböző hálózati környezetekben. A BirdDog NDI® | HX3 implementációja olyan minőséget és teljesítményt nyújt, amelyre mindig számíthat.

Beépített NDI® | HX dekóder – egyszerű csatlakozás

Az X1 és X1 Ultra a világ első PTZ kamerái NDI® | HX dekóderrel, amelyet kifejezetten ellenőrző előnézet, visszajelző jelek vagy teleprompter számára terveztek. Az összes csatlakozás egyetlen kábellel megoldható, ami radikálisan leegyszerűsíti a berendezés kezelését. Akár élőben sugároz, akár a vezérigazgató beszédét készíti elő, az integrált NDI HX dekóder minimális beállítással több lehetőséget kínál.

Wi-Fi – csatlakoztatva, de kábelek nélkül

Nincs szükség kábelek vezetésére minden felvételhez. A klasszikus Ethernet és PoE mellett az X1 és X1 Ultra beépített Wi-Fi-vel is rendelkezik. Könnyedén készíthet felvételeket olyan helyekről, ahol nehéz kábelt vezetni, és zökkenőmentesen integrálhatja azokat bármilyen környezetbe. Produkciója mostantól sokkal rugalmasabb.

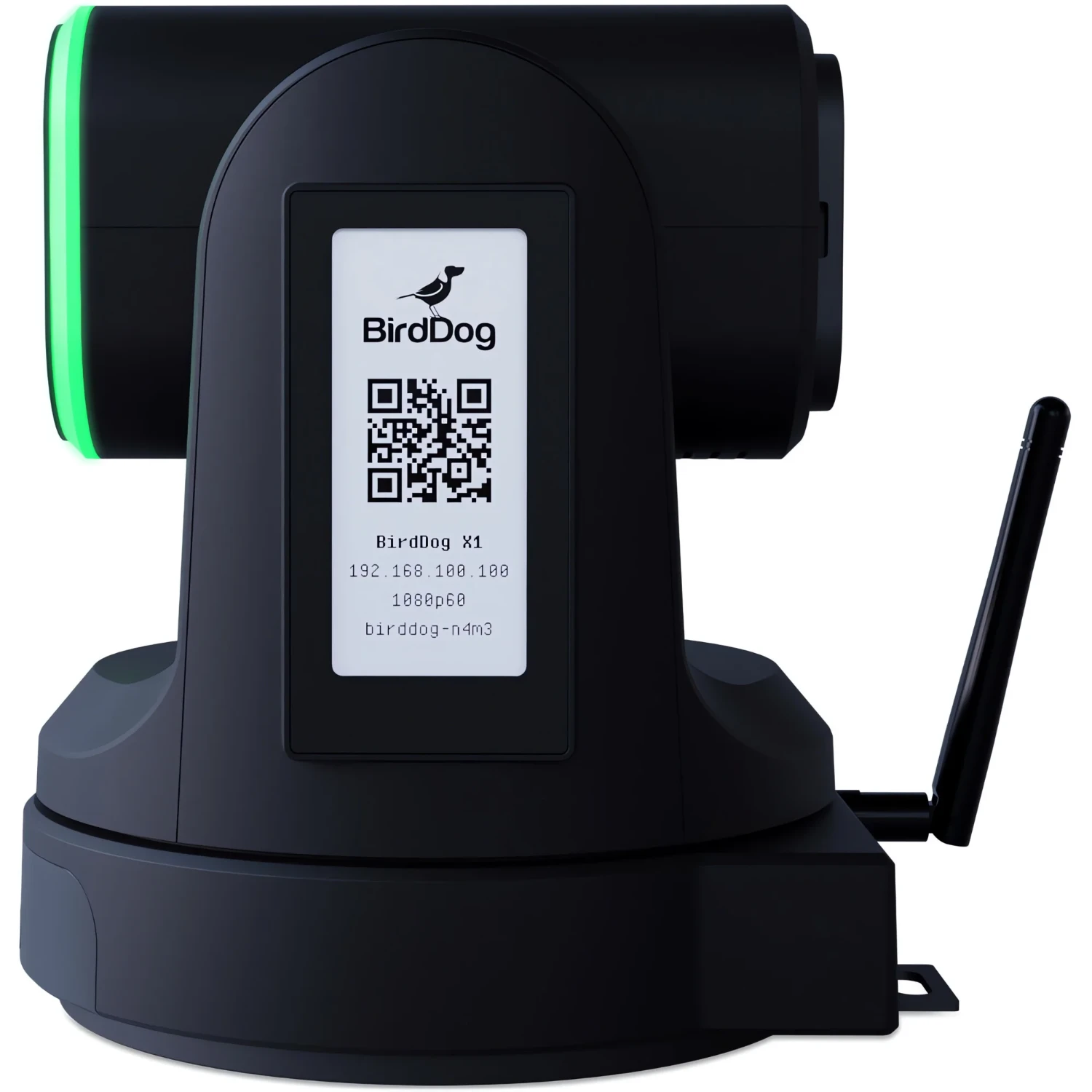

E-Ink címke – legyen látható

Az X1 és X1 Ultra állandóan aktív E-Ink címkéje valódi innováció. A hálózati címek megjelenítésétől a könnyű hozzáférésű vezérlésig és a kamera azonnali azonosításáig – ez a funkció biztosítja, hogy beállításai áttekinthetők legyenek, és minden kamera egyértelműen azonosítható legyen, még kikapcsolt állapotban is.

Színmátrix

A kamera színeinek beállítása mostantól egy magasabb szintre lépett. Az X1 és X1 Ultra teljes színmátrixszal rendelkezik, amelyben a vörös, zöld, kék, cián, sárga és lila színek telítettségét 64 szinttel lehet beállítani.

NDI® PTZ vezérlés iPad és iPhone készülékekhez

Teljes mértékben vezérelheti BirdDog kameráját az egyszerűen használható iPad/iPhone alkalmazás segítségével. Pan, Tilt, Zoom, presetek mentése és előhívása, teljes képernyős kameraképek és hozzáférés a BirdDog kamera színmátrixának összes eszközéhez és beállításához.

Fejlett funkciók a BirdUI-ban

A BirdUI teljes hozzáférést biztosít az X1 és X1 Ultra összes funkciójához egy áttekinthető és intuitív felületen. Böngészőben futó alkalmazásként bárhonnan elérhető, ahol a kamerák is ugyanazon a hálózaton vannak. A BirdUI például hozzáad egy műszerfalat a kamerák megfigyeléséhez és egy világos/sötét módot, amely alkalmazkodik a környezethez.

KÉP

Képszenzor: Sony 1/2,8″ CMOS • FULL HD
Objektív: f = 5,5 mm – 110 mm
Optikai zoom: 20×
Videó formátumok:

1080p 60 / 59,94 / 50 / 30 / 29,97 / 25 fps

720p 60 / 50 / 30 / 25 fps

Vízszintes látószög: 55,8° (széles) – 3,2° (tele)
Függőleges látószög: 32,2° (széles) – 1,8° (tele)
Diagonális látószög: 61° (széles) – 3,64° (tele)

Rekesz: F1,6 – 3,5
Fókuszálás: Automatikus, manuális
Expozíció: Automatikus, záridő-prioritás, rekesz-prioritás, manuális
Háttérvilágítás-kompenzáció (BLC): Igen
Digitális zajcsökkentés: 2D és 3D
Jel/zaj arány (SNR): > 50 dB
Hatékony pixelszám: 2,0 MP

MECHANIKA

Pan/Tilt forgási tartomány: ±175°, −90° és +90° között
Pan forgási sebesség: 0,1 – 80°/s
Tilt forgási sebesség: 0,1 – 60°/s
Előre beállított értékek száma: 255

BEMENETEK/KIMENETEK (I/O INTERFACE)

Video kimenetek: HDMI, USB-C UVC 1.1, hálózat
Videokompressziós formátumok: H.264, H.265
Hálózati interfészek: 100M adaptív Ethernet; PoE IEEE 802.3af, Wi-Fi IEEE 802.11ac

Hálózati protokollok az enkóderhez: NDI|HX2, NDI|HX3, SRT, RTSP, RTMP
HDMI dekóder hálózati protokolljai: NDI|HX2, NDI|HX3

Vezérlő interfészek: 10M/100M Ethernet, Wi-Fi IEEE 802.11ac, RS-232 (bemenet és kimenet), RS-485, USB-C (UVC1.1)
Vezérlő protokollok: VISCA (átviteli sebesség: 38 400 / 9 600 / 4 800 / 2 400), VISCA-IP, NDI
Harmadik féltől származó protokollok támogatása: Q-SYS, Crestron és BitFocus Companion (tervezett bevezetés: 2024 augusztus)

ÁLTALÁNOS PARAMÉTEREK

Bemeneti feszültség: DC 12 V, PoE IEEE 802.3af
Bemeneti áram: 2,0 A (max.)
Energiafogyasztás: 13 W (max.)
Üzemi hőmérséklet: −10 °C és +40 °C között
Üzemi páratartalom: 20% és 80% között

Méretek (Sz × M × H): 171,6 × 192,6 × 171,6 mm / 260 × 217 × 197 mm (csomagolás előtt / után)
Nettó/bruttó tömeg: 1,35 kg / 2,05 kg

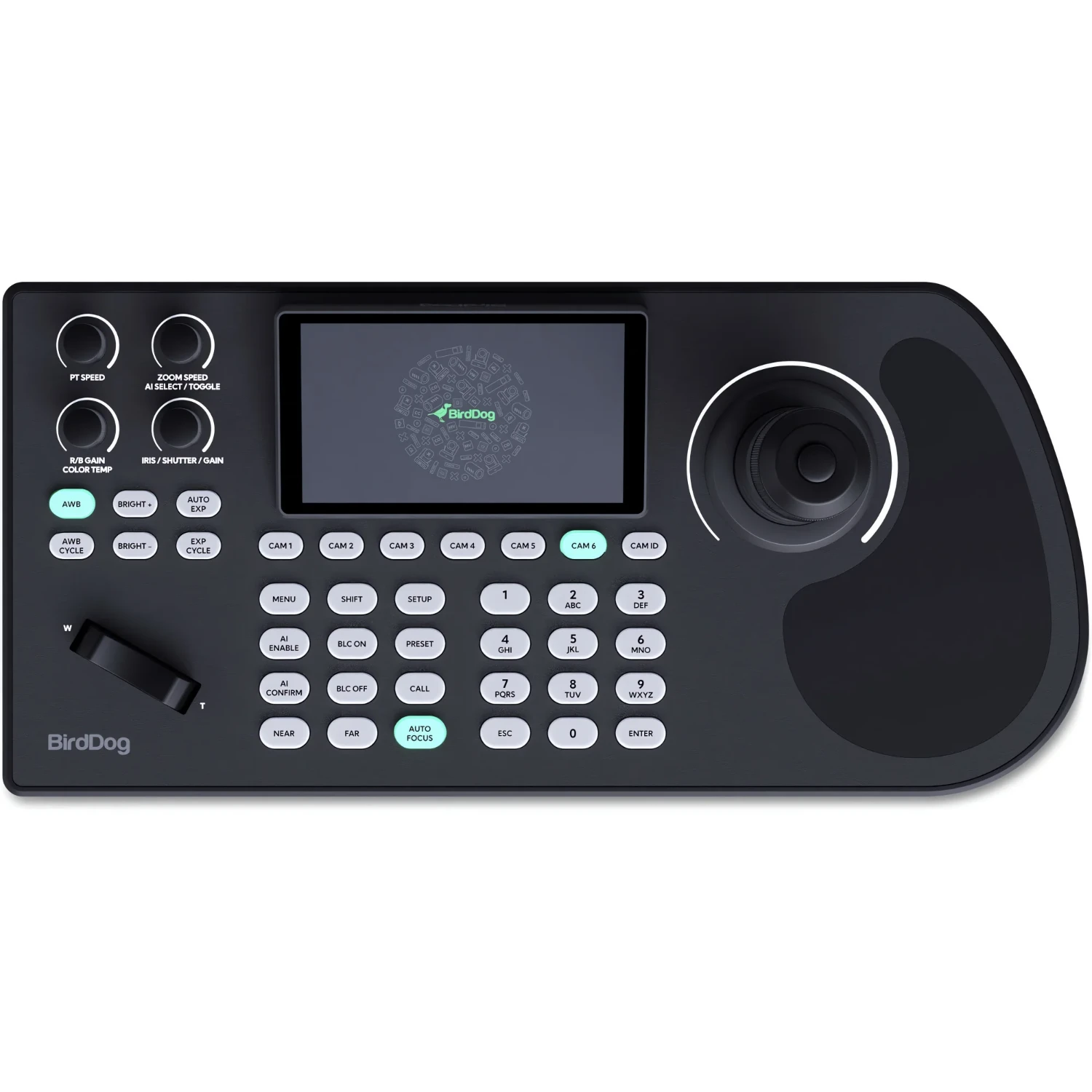

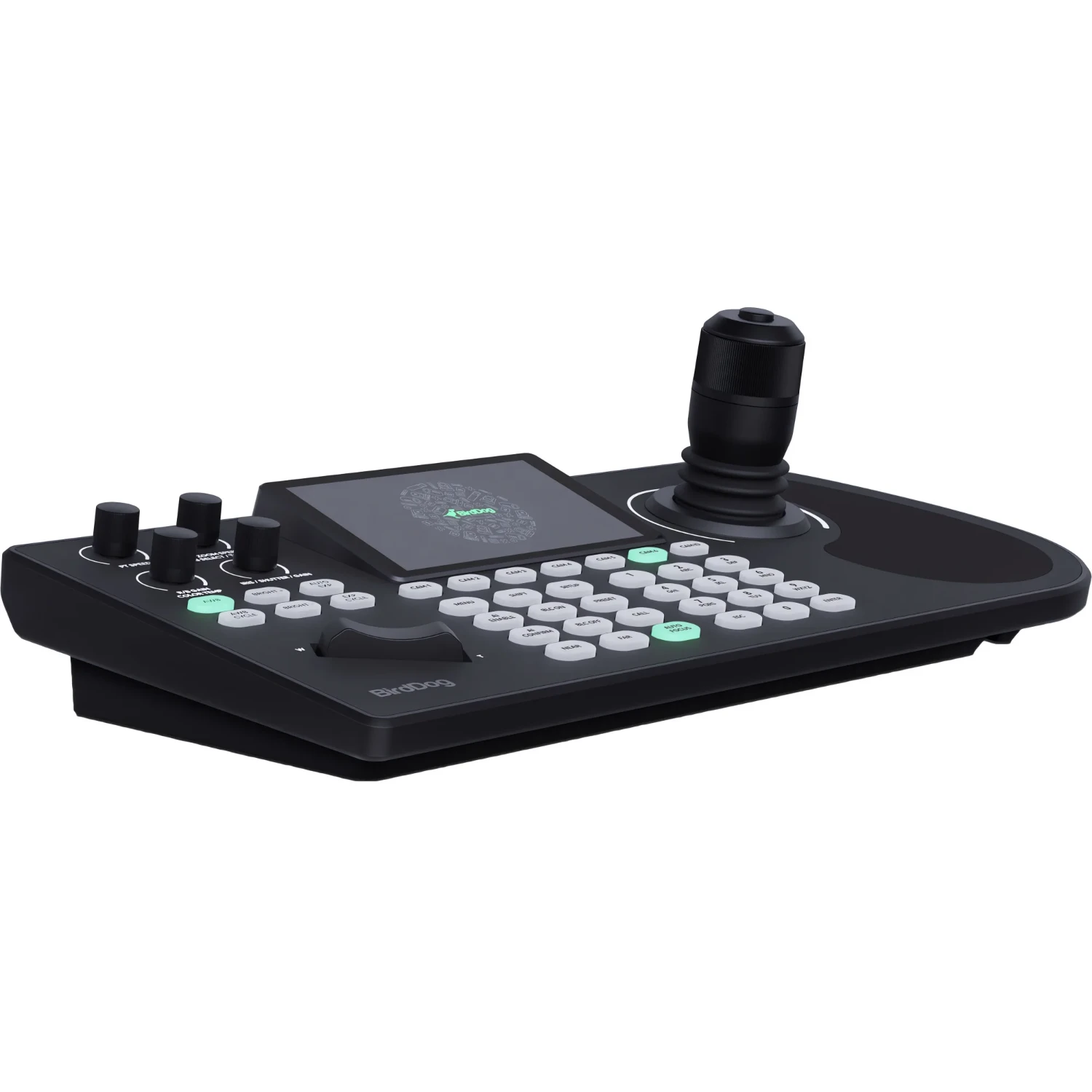

BirdDog KBD vezérlő

A BirdDog KBD vezérlő a PTZ kamerák kezelőinek strapabíró és ergonómikus kialakítást, nagy kijelzőt több kamera kezeléséhez és közvetlen hozzáférést biztosít a legfontosabb funkciókhoz.A beépített tally kijelzőésakamerákközöttiváltásfizikai tapintható visszajelzése révén a vezérlő intuitív és egyben környezetbarát is – óceáni hulladékból származó műanyagokból (Ocean-Bound Plastics) és újrahasznosítható repülőgép-alumíniumból készül. Az NDI, VISCA, ONVIF, RS-232 és RS-422 csatlakozási lehetőségek maximális sokoldalúságot biztosítanak, függetlenül a használt protokolltól.

Zökkenőmentes kezelés és kényelem érdekében tervezve

A KBD olyan szakemberek számára készült, akik munkájuk során pontosságot és egyszerűséget igényelnek. A robusztus, ergonómikus kialakítás hosszú távú használatra készült, és kényelmes támasztófelületet biztosít a kéznek, valamint tapintható vezérlőgombokat az egész napos kényelem érdekében.

Ultrafinom vezérlési mód

Ha finomhangolásra van szükség, a kamera joystickja könnyen átkapcsolható „finomhangolás” módba, amely 10-szeresére növeli az érzékenységét. Így a felvételek újrakomponálása élő adásban inkább művészi kifejezéssé válik, mint stresszes feladattá.

Kiterjesztett kijelző. Azonnali kameravezérlés

A nagy kijelzőn egyszerre akár négy kamera is megtekinthető, vagy teljes képernyős módban egy kamerára lehet koncentrálni. A kamerák párosítása és váltása egyetlen gombnyomással történik, amely egyértelmű tapintható visszajelzést ad, így biztosítva a zökkenőmentes és intuitív átmenetet.

A KBD kijelző élő előnézeteket nyújt az NDI-HX2/HX3 kamerákhoz, míg a többi modellnél a legfontosabb szöveges információkat jeleníti meg, így biztosítva a zökkenőmentes kompatibilitást és áttekinthetőséget az egész munkafolyamat során.

Beépített tally keretek

A kamerák párosítása és váltása egyetlen gombnyomással megoldható az azonnali visszajelzést adó tapintható gomboknak köszönhetően. A TriCaster vagy vMix keverőpultokkal való integráció esetén a KBD beépített tally kerete élőben jeleníti meg a kamerát közvetlenül a vezérlőn, így teljes mértékben a munkára koncentrálhat, anélkül, hogy más képernyőket kellene figyelnie.

Kamerabeállítások szinkronizálása

Az iparágban úttörő funkció lehetővé teszi, hogy egy kamerát pontosan az Ön elképzelései szerint állítson be, majd ezt a beállítást egyszerűen másolja át egy másik, azonos modellű kamerára (a BirdDog X sorozat funkciója). Ezzel könnyedén egységesítheti az összes kamera megjelenését, és magasabb szintre emelheti a produkció minőségét.

Közvetlen hozzáférés a legfontosabb funkciókhoz

A világos elrendezésnek köszönhetően az operátorok néhány másodperc alatt hozzáférhetnek a kamerák párosításához, váltásához és konfigurálásához. Minden világos, érthető és a felhasználók visszajelzései alapján lett kialakítva.

Maximális csatlakozási lehetőségek környezetbarát kivitelben

A BirdDog KBD problémamentesen csatlakozik NDI, VISCA, ONVIF, RS-232 és RS-422 segítségével, ami univerzális megoldássá teszi bármilyen konfigurációhoz. Ugyanakkor hangsúlyt fektet a fenntarthatóságra – gyártásához óceáni hulladékból származó műanyagokat használnak, ami csökkenti a környezetre gyakorolt hatást.

Megfizethető innováció

A kibővített funkcióknak és az előző generációnál alacsonyabb árnak köszönhetően a KBD a felhasználói igényeknek megfelelő gondos finomhangolás eredménye. Kivételes kényelmet, pontos vezérlést és környezetbarát kialakítást kínál a modern PTZ-kamerák kezelőinek.

Műszaki specifikációk:

Kamera vezérlés

PTZ vezérlés: VISCA-IP, NDI, ONVIF, PELCO-P, PELCO-D
Finom PTZ vezérlés: VISCA-IP, NDI

Fókuszvezérlés: Automatikus és manuális fókusz gombok
Automatikus expozíció: Közvetlen gomb
Kézi expozíció: Váltható forgógomb – fényerő/zár/erősítés/rekesz beállítása

Automatikus fehéregyensúly: Közvetlen gomb
Kézi fehéregyensúly: Váltó forgógomb – R-Gain, B-Gain, színhőmérséklet beállítása

Automatikus fókuszálás: Közvetlen gomb
Kézi fókuszálás: Közvetlen gomb (Near / Far)
BLC (háttérvilágítás kompenzáció): Közvetlen gomb

Zoomgyűrű a joystickon: Igen (be-/kikapcsolás)

Programozható indító a joystickon: Beállítható – One-Push Focus, AI Tracking, One-Push AWB
Kamera AI módok vezérlése: Kamerától függő, támogatott

Kamera beállítások másolása/beillesztése: Támogatott bizonyos BirdDog kameráknál (VISCA-IP, NDI)

Hozzáférés a kamerákhoz

Max. támogatott kamerák száma: 255
Kamerához való közvetlen hozzáférési gombok: 6
Közvetlen gombok a beállítások eléréséhez: 10
Max. előre beállított értékek száma: 255 kameránként
Kamera OSD menü: Menü gomb / joystick vezérlés

Kijelző

Kijelző átmérője: 5″
Kijelző felbontása: 1280 × 720

Multiview IP videó: Támogatott, NDI HX (proxy), RTSP (max. 30 fps)
Teljes képernyős IP-videó: Támogatott, NDI HX (proxy), RTSP (max. 30 fps)
Támogatott IP videó kodekek: H.264, H.265

Tally keretek: Választható, multiview és teljes képernyős mód
Képernyőmenü: Teljesen konfigurálható
Világos/sötét mód: Igen

NDI támogatás

NDI vezérlés: NDI HX2, NDI HX3, nagy sávszélességű NDI
NDI multiview: NDI HX2, NDI HX3
NDI útválasztó: Igen, követi az aktuálisan aktív kamerát
NDI keresés: Támogatott
NDI Access Manager: Támogatott
NDI PTZ érzékenység: Standard (NDI); ultra finom (BirdDog-specifikus)

Beállítások / konfiguráció

Webes felület: BirdUI a beállításokhoz és a firmware frissítéséhez
Világos/sötét mód: Igen
Kamerák kiválasztása API segítségével: Igen

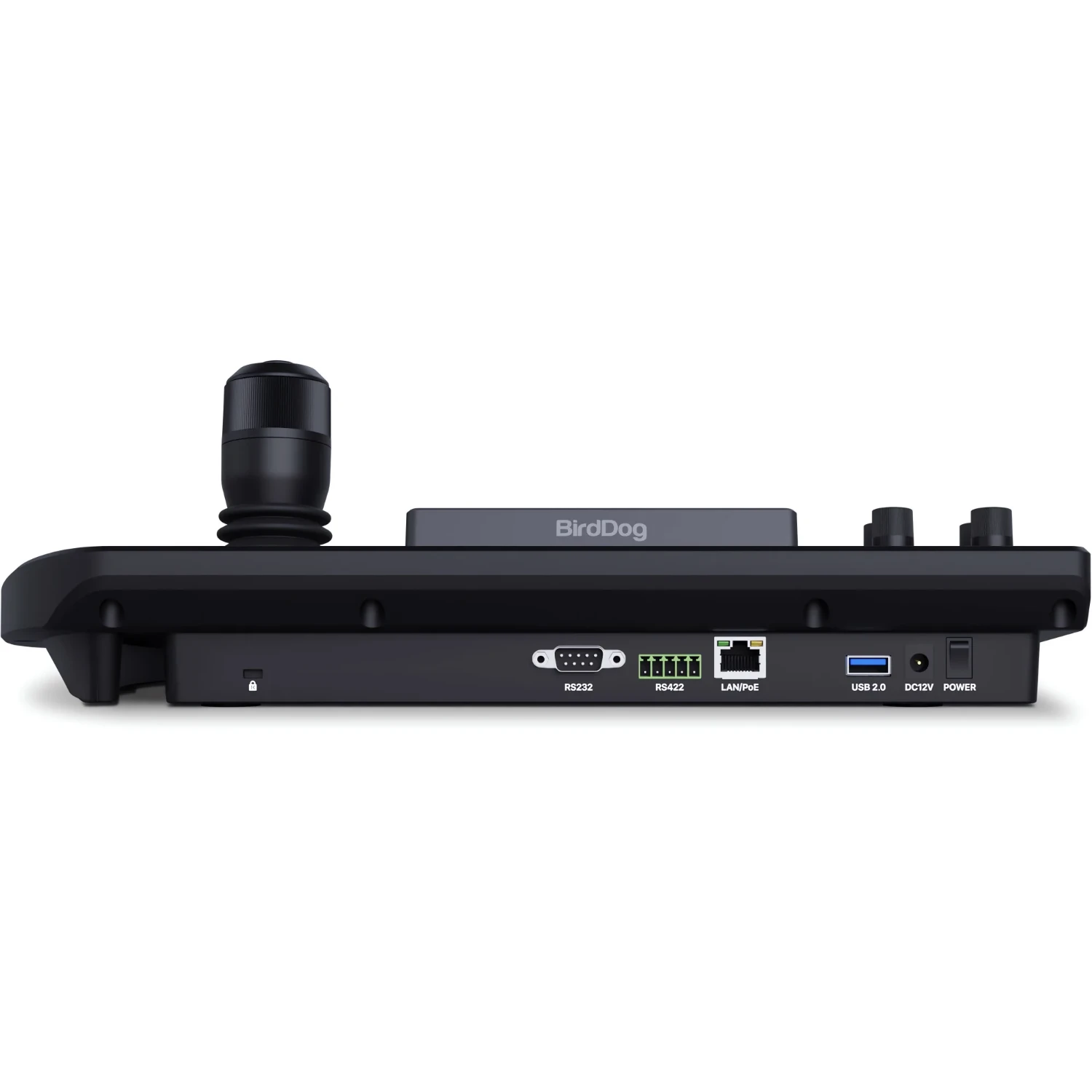

Soros csatlakozások

RS-232: D-Sub csatlakozó (9 tűs)
RS-422: Phoenix csatlakozó

Mechanikus kivitel

Joystick típus: 4D (beépített indító gomb)

Gombok: 37 gomb; háttérvilágítású, egyedi érintkezővel, szilikon alátéttel
Forgóvezérlők: 4 gomb; nyomógomb, fokozatos, 360°-os tartomány

Zoom kar: Rugós, állítható

Méretek:
377 × 177 × 118 mm; 14,84 × 6,96 × 4,64 hüvelyk (H × Sz × M, joystickkal együtt)

Anyag: Alumínium; OBP műanyagok óceáni hulladékból
Beépített hordozófogantyú: Igen

Üzemi hőmérséklet: −10 °C és +55 °C között; 14 °F és 130 °F között
Tárolási hőmérséklet: −10 °C és +55 °C; 14 °F és 130 °F

Üzemi páratartalom: 20% – 80% (nem kondenzáló)
Tárolási páratartalom: 0% – 90% (nem kondenzáló)

Tápellátás: PoE (802.3af), DC 12 V
Energiafogyasztás: ≤ 5 W

Csomagolás méretei:
390 × 215 × 165 mm; 15,35 × 8,46 × 6,49 hüvelyk
