Advanced I/O Module for RED V-RAPTOR

A Tilta Advanced I/O Module olyan csatlakozókat ad a RED V-RAPTOR kamerához, amelyek a kameraházon nincsenek: genlock, timecode, RED CTRL, 3 tűs Fischer Run/Stop és 2 tűs LEMO 14,8 V. A kamerához beépített V-RAPTOR EXT kábellel csatlakozik, és felszerelhető a felső fogantyúra, a felső lemezre, az alsó lemezre, valamint az akkumulátorlemez foglalatába, amely egyben táplálja is.

A RED V-RAPTOR kameraházán kevés a csatlakozó. Az Advanced I/O Module egy alumíniumötvözet doboz, amely a beépített V-RAPTOR EXT kábellel csatlakozik, és genlockkal, timecode-dal, RED CTRL-lel és 3 tűs Fischer Run/Stoppal bővíti a kamerával folytatott kommunikációt. Nincs kötött helye — oda kerül, ahol éppen van hely.

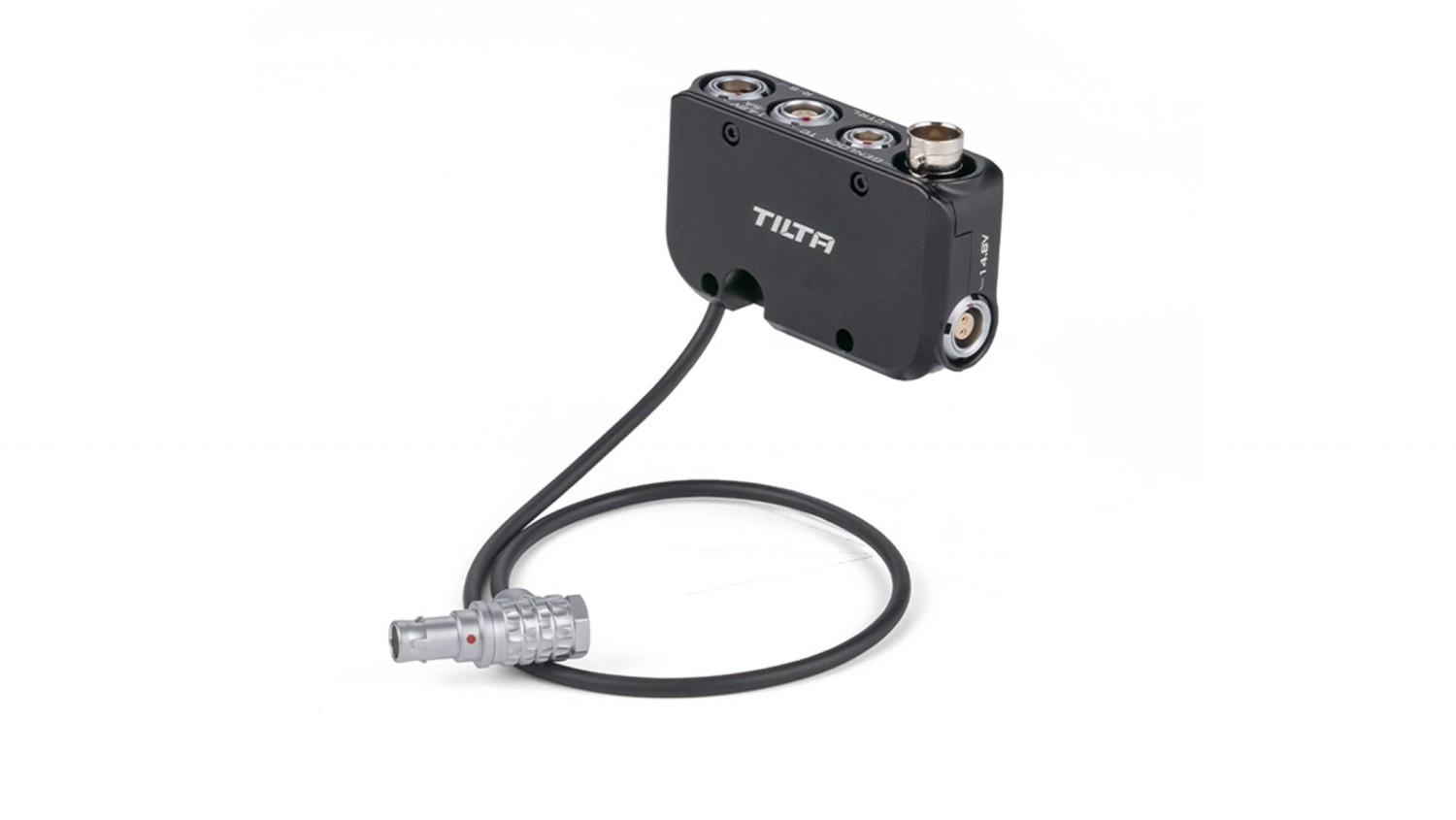

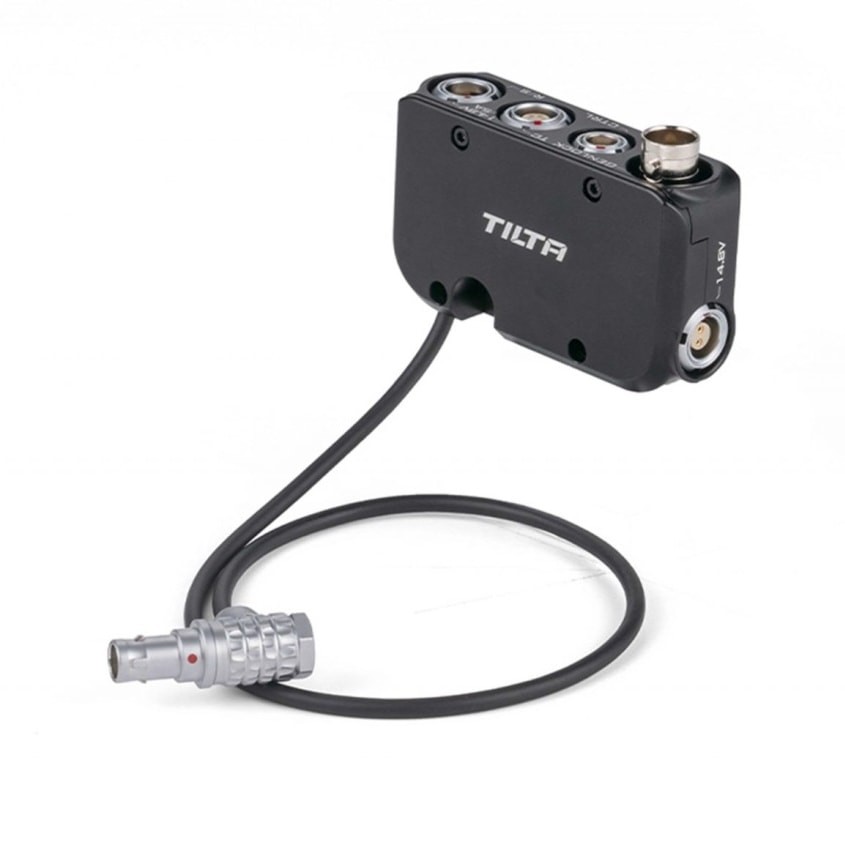

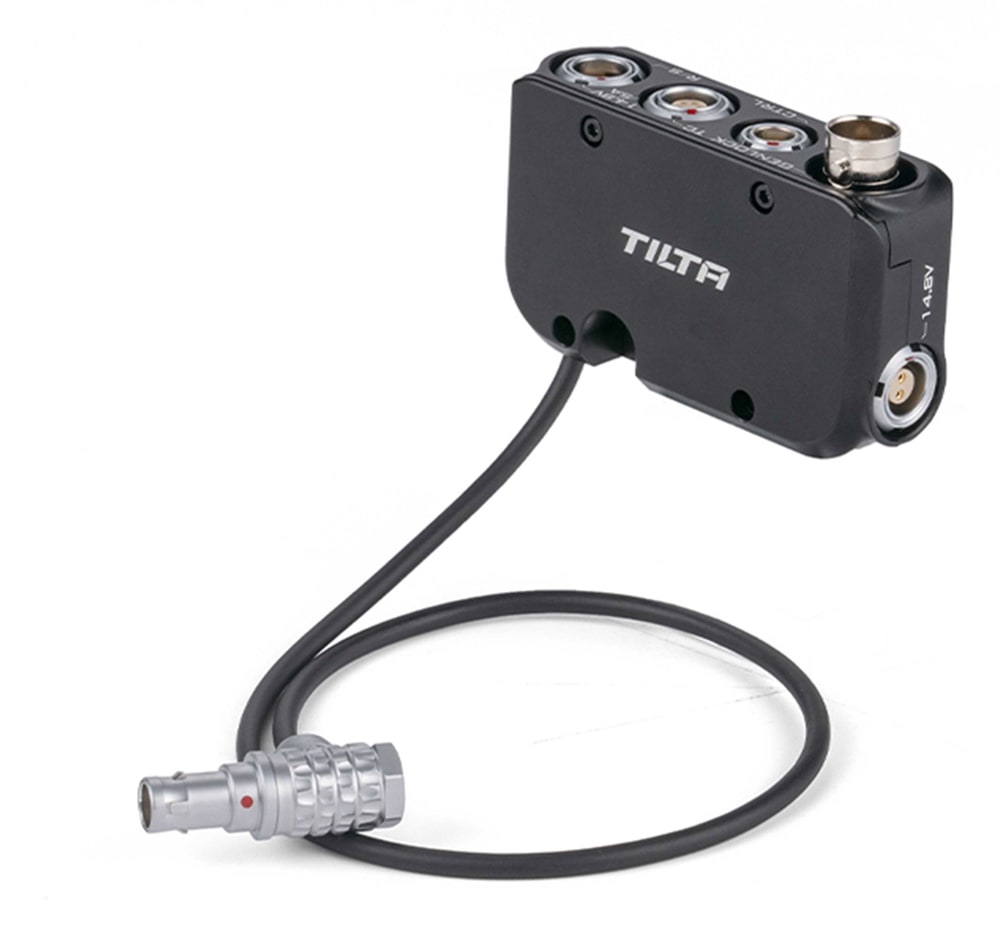

Öt csatlakozó, ami a kameraházon nincs

A modul egy 14,8 V-os 2 tűs LEMO be- és kimenetet, egy 3 tűs Fischer R/S csatlakozót, egy timecode portot, egy RED CTRL portot és egy genlockot hoz. A beépített V-RAPTOR EXT kábel nem külön tartozék, hanem a modul része, így a kamera és a doboz között nincs semmi, amit otthon lehetne felejteni.

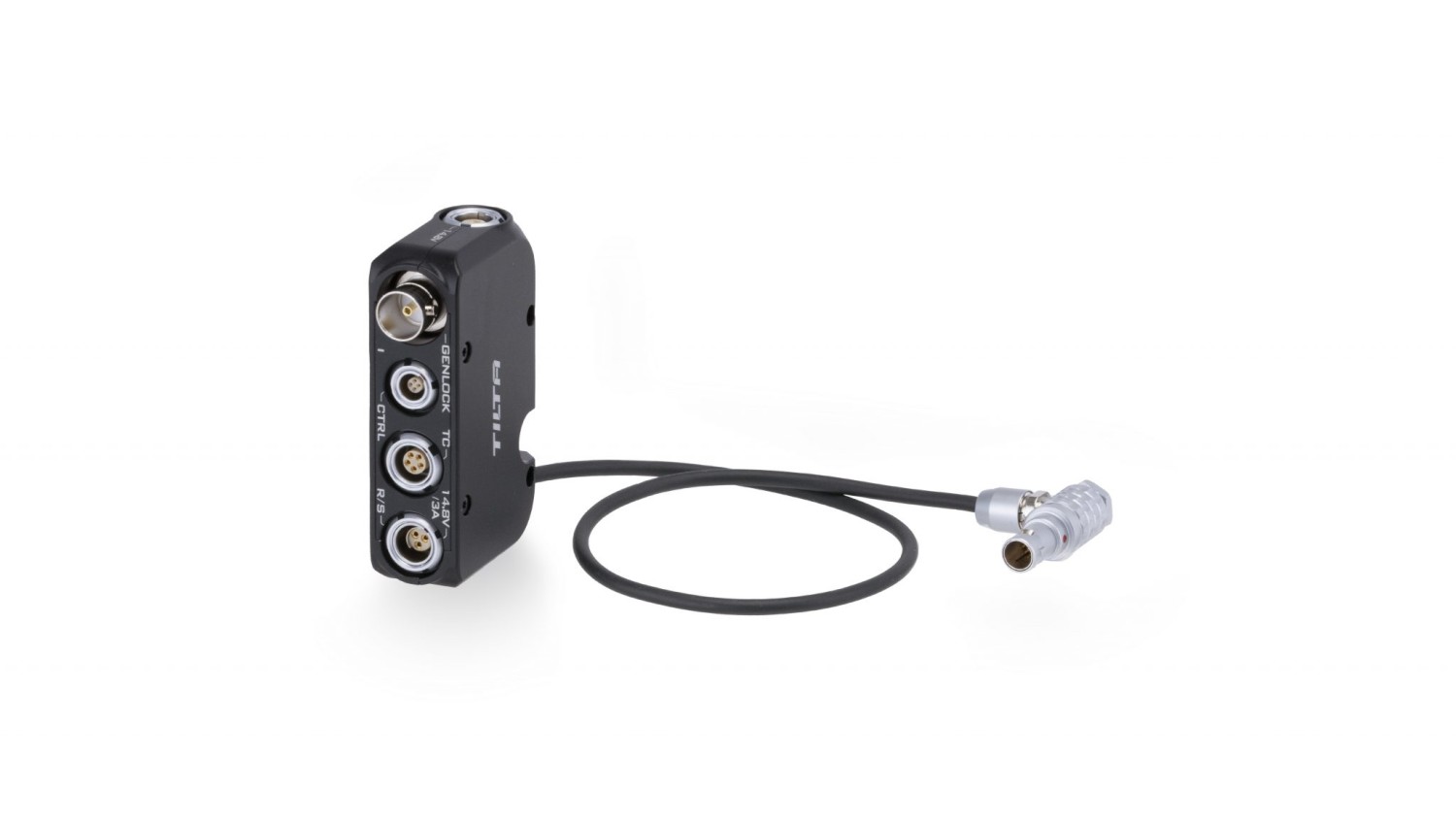

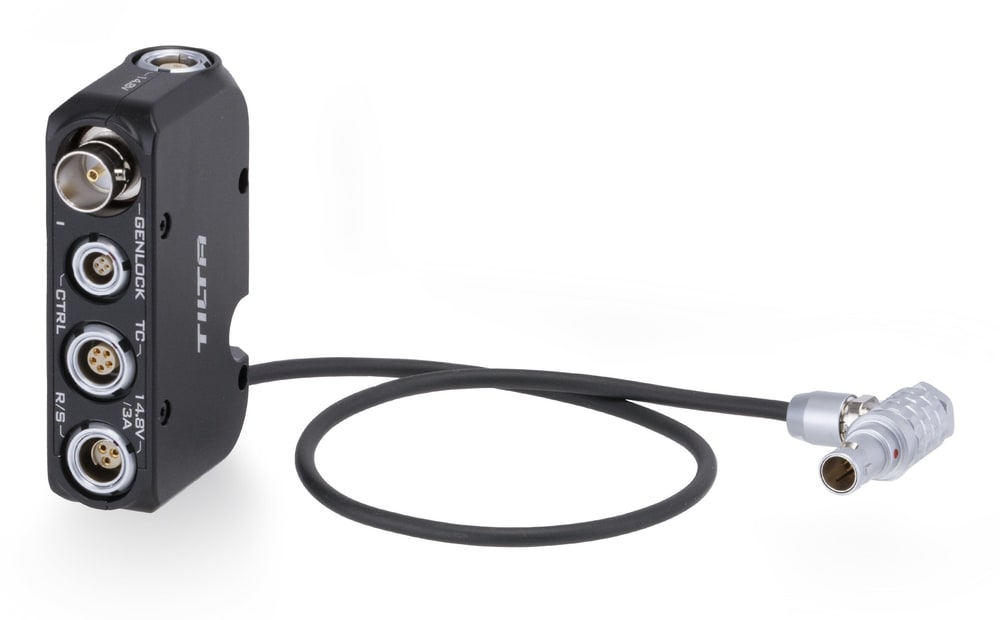

Genlock, timecode, CTRL és Run/Stop egymás mellett

A RED CTRL port a kamera beállításait módosítja, ha a SmallHD Indie 7 készülékhez való Tilta vezérlőkábelt csatlakoztatja rá. A 3 tűs Fischer R/S indítja és állítja le a felvételt, és közben 14,8 V-ot ad, így egyetlen kábellel a Nucleus-M élességállító motort is táplálja és vezérli. A genlock és a timecode ott van, ahol számít rá: többkamerás forgatáshoz és hangszinkronhoz.

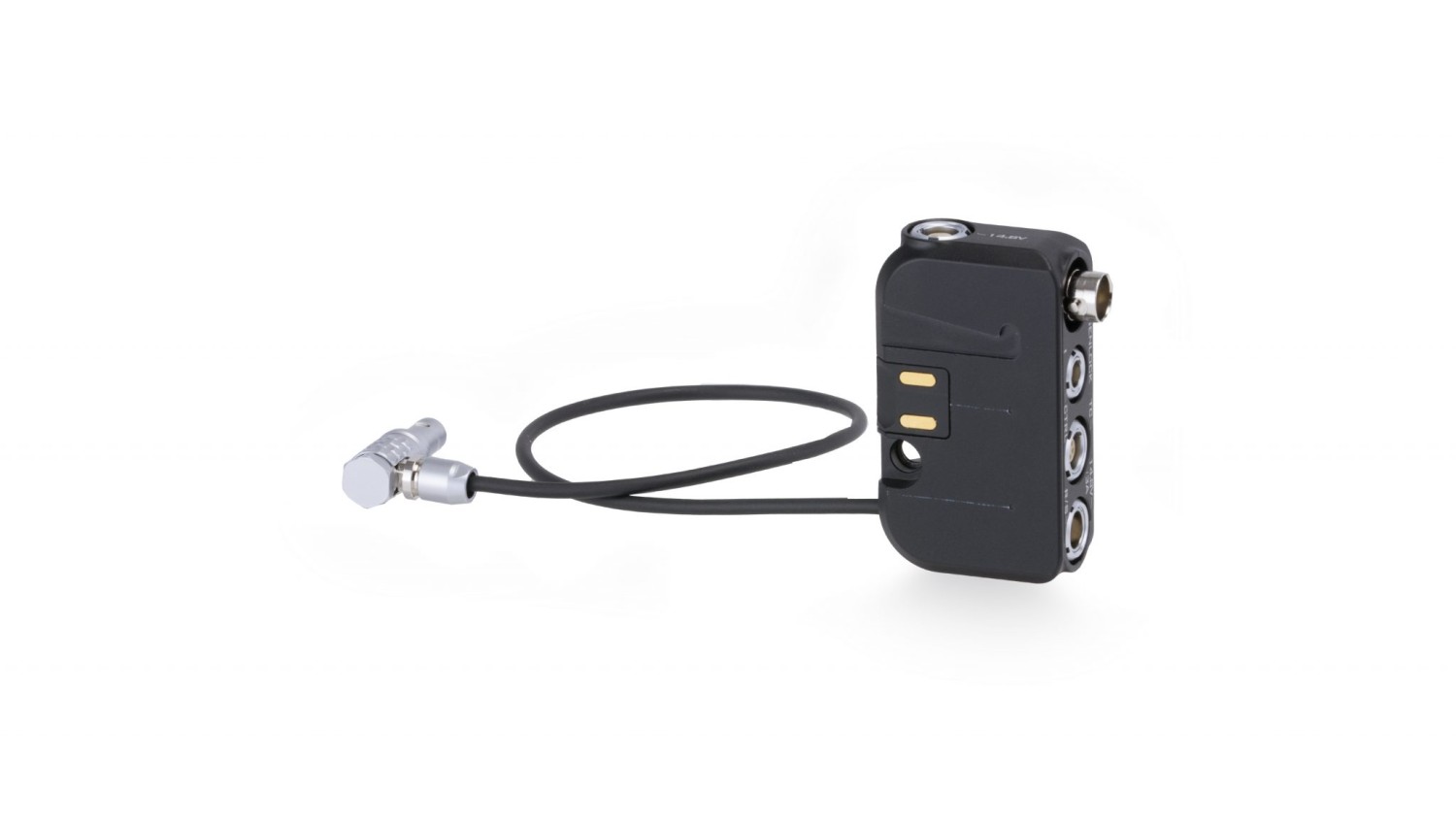

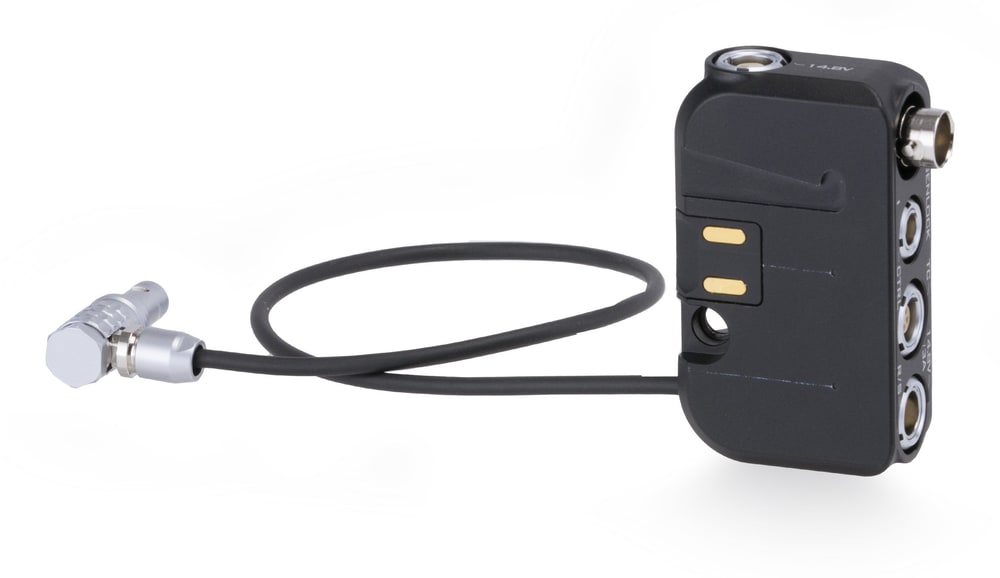

Hátul érintkezők, oldalt 2 tűs LEMO

Hátul érintkezőfelületek ülnek, amelyek a V-RAPTOR-hoz való Tilta akkumulátorlemez foglalatába illeszkednek — a modul így egyetlen kábel nélkül kap tápot. Ha máshová szereli, az oldalsó 2 tűs LEMO bemenet veszi át a szerepet; tápellátás tehát mindenhol van.

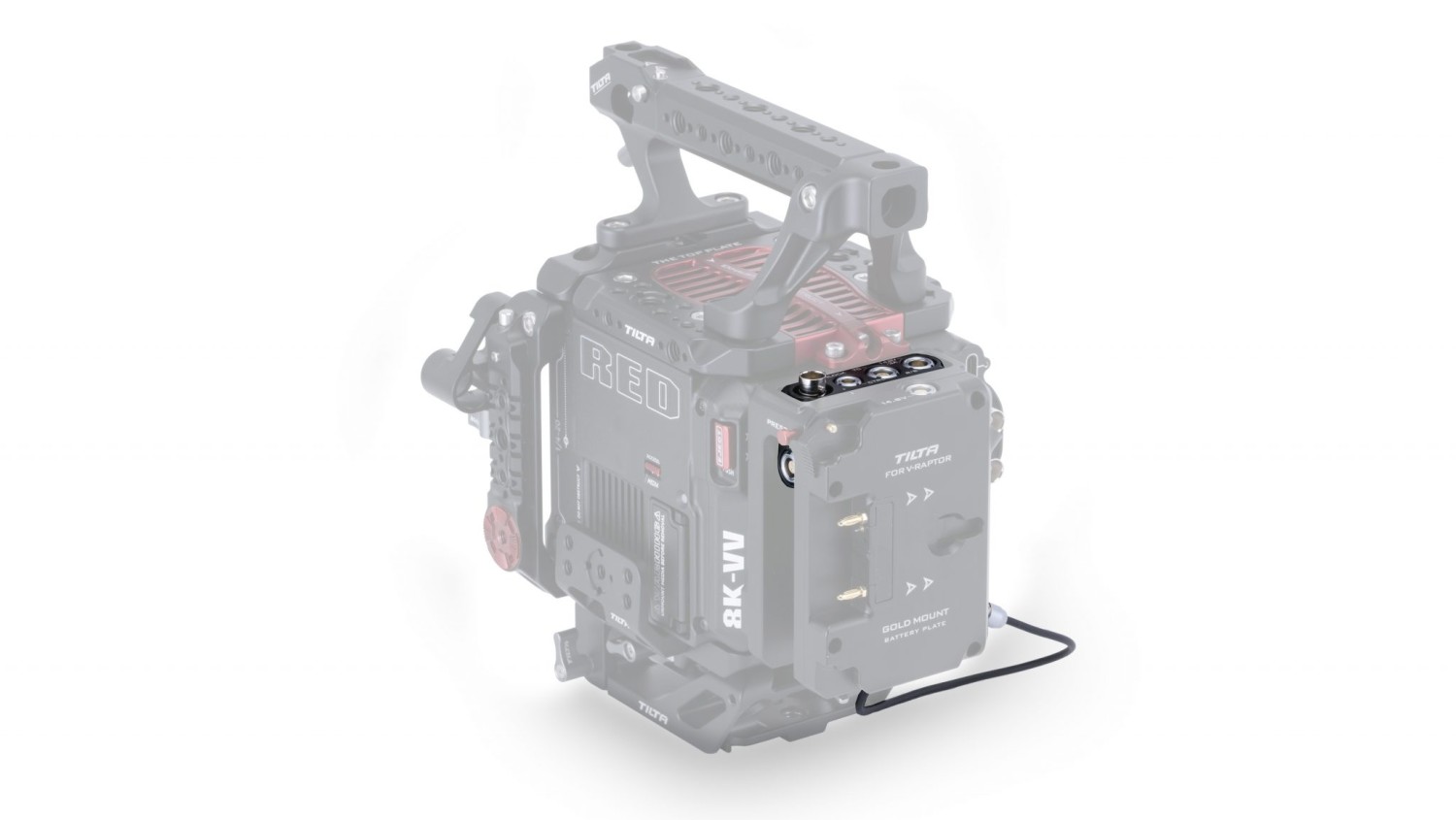

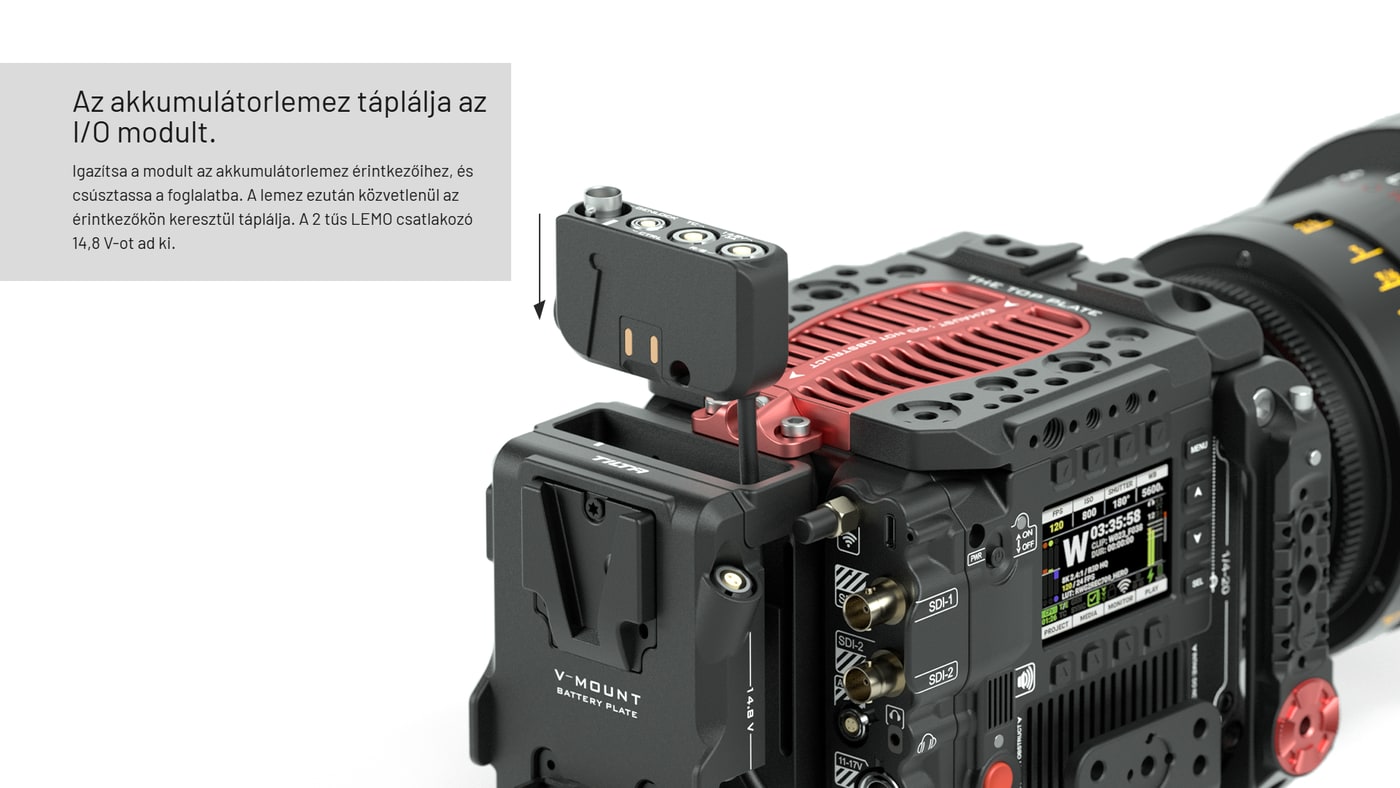

Becsúszik az akkumulátorlemezbe, és onnan kap tápot

A modult a Tilta akkumulátorlemez érintkezőihez kell igazítani, majd a foglalatba csúsztatni. A lemez tartja és táplálja. A modulon lévő 2 tűs LEMO közben szabad marad, és 14,8 V-ot ad ki további tartozékoknak.

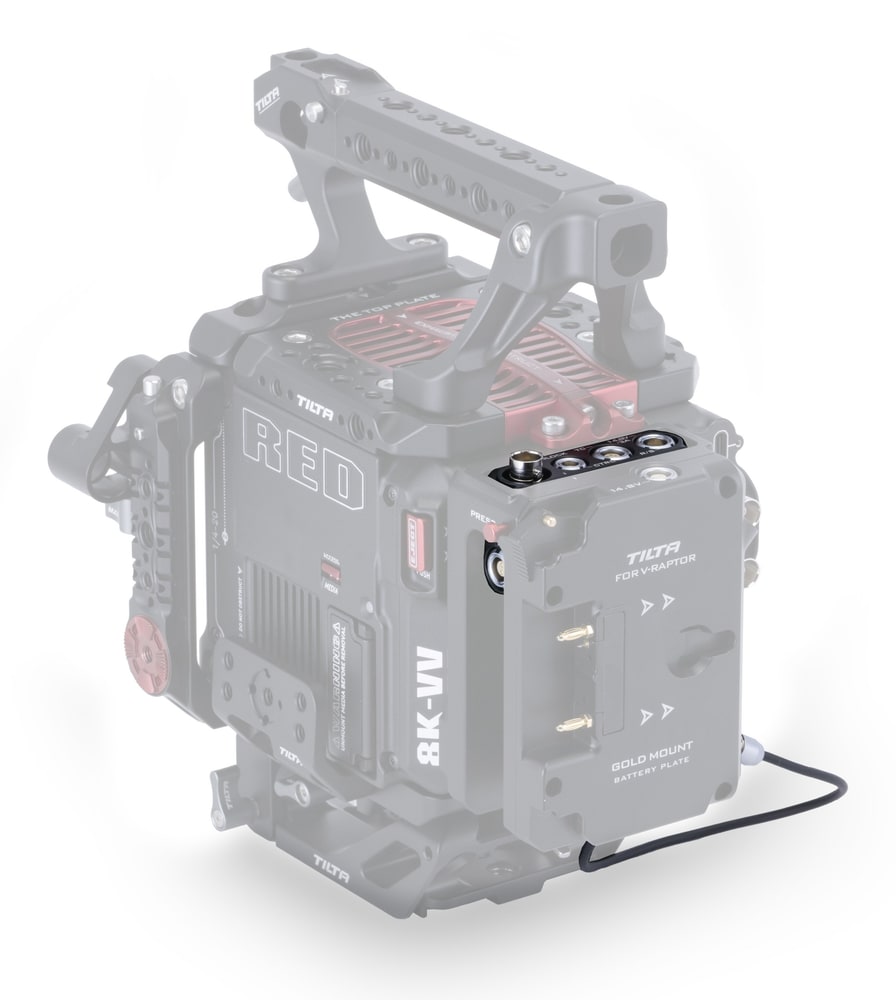

Oda kerül, ahol az összeállításon hely van

Nem egyetlen rögzítési hely van: a modul felkerülhet a felső fogantyúra, a felső lemezre, a kamerakalitka alsó szerelőlemezére és az akkumulátorlemez foglalatába is. Így szinte minden összeállításban elfér — vállon, gimbalen és szűk autóbelsőben egyaránt.

Mit érdemes hozzá venni

A kamera vezérléséhez a RED CTRL porton a SmallHD Indie 7 készülékhez való Tilta vezérlőkábel kell; nem tartozék.

A Run/Stop a 3 tűs Fischeren opcionális kábellel köthető be — a kínálatban van a Tilta 2-Pin Lemo to 3-Pin Fischer (TCB-2LE-3FS-17) és a Tilta 3-Pin Fischer to 4-Pin Lemo (TCB-3FS-4LE-17).

Kábel nélkül csak a RED V-RAPTOR-hoz való Tilta akkumulátorlemez (ESR-T08-BP-V) foglalata táplálja; máshol az oldalsó 2 tűs LEMO bemenetet kell használni.

Kompatibilitás

A gyártó a modult a RED V-RAPTOR és a RED KOMODO-X kamerákhoz adja meg.

Együttműködik a Full Camera Cage kamerakalitkával és a V-RAPTOR-hoz való Tilta akkumulátorlemezzel.
