vMix Control Surface

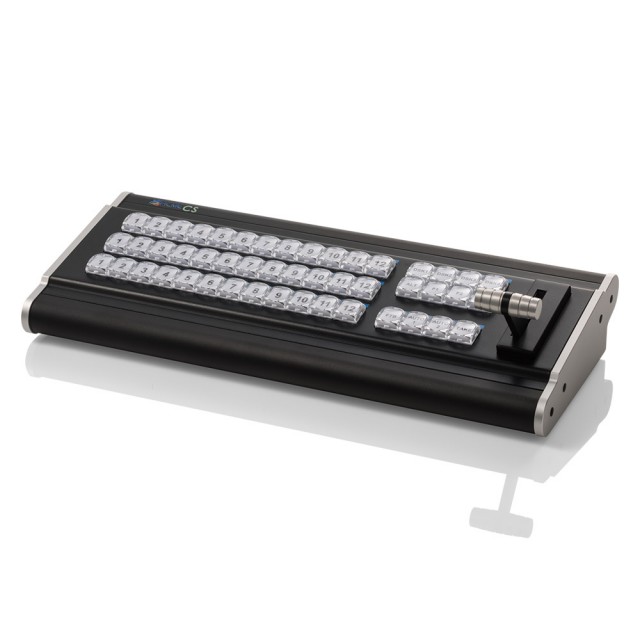

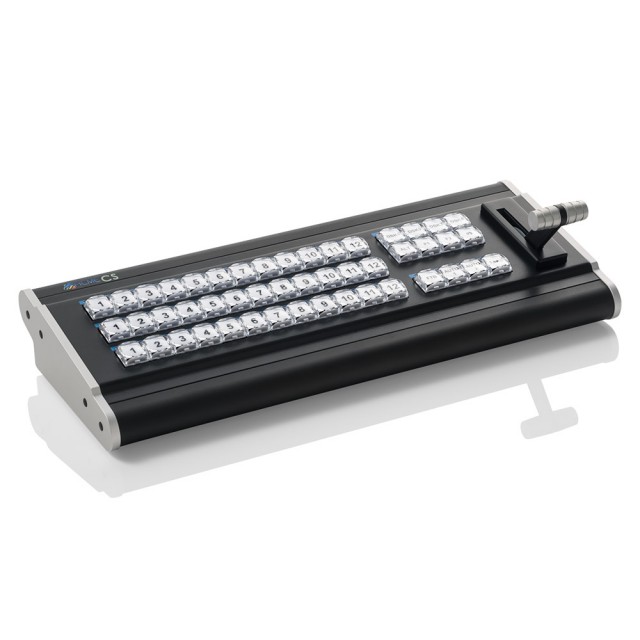

Az ACME Video Solutions vMix vezérlőpanelje. USB interfészen keresztül csatlakoztatható/táplálható (illesztőprogramok telepítése szükséges), és kiváló minőségű háttérvilágítású gombokat (piros, zöld, sárga LED-ek) kínál a jelváltáshoz, DSK, interleaver és a felhasználó által beállított funkciókhoz, valamint professzionális T-Bar és robusztus kialakítású (méretei 39x17x7 cm, súlya 4,8 kg).

Overlay Bus (Top Row)
A vMixben a más források tetején elhelyezett grafikákat nevezzük Overlay-nek.

Ezeket Down Stream Keyers (DSK) néven is ismerik, mivel a grafikákat általában az élő videó fölé "billentyűzik" az upstream effektek alkalmazása után. A vezérlőfelület DSK gombjai megfelelnek a vMix egyes bemenetei alatti 1-4 számoknak.

1. Válassza ki a használni kívánt Overlay csatornát. Példa: Ha az 1-es csatornán szeretne egy bemenetet átlapolni, nyomja meg a DSK1 gombot. Ezután világítani fog, jelezve, hogy az első 12 bemenet egyes overlay csatornája készen áll a használatra.
2. Nyomja meg a kívánt bemenetet, amelyet át kívánja fedni. Példa: Ha a 6-os bemenet alsó harmadában van egy cím, nyomja meg a 6-os gombot az Overlay sorban. A 6. gomb ekkor világítani fog, jelezve, hogy a 6. bemenet a kiválasztott bemenet 1. csatornájára van átlapolva.
3. Ha látni szeretné, hogy az egyes átfedési csatornákon éppen mely bemenetek aktívak, akkor a 4 DSK gombot végigjárhatja. Ha egy átfedési csatornán van aktív bemenet, akkor a megfelelő bemenet világít.

Program busz (középső sor)

Nyomja meg annak a bemenetnek a számát a Program sorban, amelyet a Programhoz vagy a kimenethez kíván rendelni
Ezáltal a bemenetet átmenetek nélkül közvetlenül a kimenetre vágja vagy viszi
Előnézeti busz (alsó sor)

Nyomja meg annak a bemenetnek a számát az Előnézet sorban, amelyet az Előnézethez szeretne hozzárendelni.

Funkciógombok (F1, F2, F3)

1. A Funkciógombok programozásához nyissa meg a vMix beállítási ablakát, és kattintson a Shortcuts fülre.
2. Kattintson a Hozzáadás gombra, és egy új ablak nyílik meg, amelyben legördülő menükben megjelennek a használható billentyűk és az elérhető vMix gyorsbillentyűk.
3. Kattintson a Billentyű legördülő menüpontra, és görgessen le a SurfaceF1, SurfaceF2, SurfaceF3 gombokig. Ezek megfelelnek a vezérlőfelület F1, F2 és F3 billentyűinek.
4. Válassza ki a kívánt funkciót. Példa: Ha egy gombot szeretne a felvétel elindításához, válassza a Start Recording (Felvétel indítása) lehetőséget.
5. Nyomja meg az Ok gombot, és a kiválasztott funkciógomb már készen áll a használatra.

ALT gomb

Az ALT gombot más gombokkal együtt lenyomva tartva megváltoztathatja azok funkcióját.

Ez lehetővé teszi, hogy a vMix jövőbeli frissítéseihez fejlesztéseket adjanak hozzá.

Jelenleg a következőképpen működik:

1. Tartsa lenyomva az ALT billentyűt, miközben megnyomja az előnézeti sor gombját, hogy elindítsa az adott bemenet lejátszását, ha az egy videoklip.
2. Tartsa lenyomva az ALT billentyűt, miközben megnyomja az egyik Overlay sor gombot, hogy bekapcsolja az adott overlay-t az előnézeti ablakban, ahelyett, hogy közvetlenül a Program/Output-ra lépne. A következő átmenet során az előnézeti Overlay automatikusan aktiválódik a Program/Output felett.

Átmenet gombok

Az élő kapcsolás során az egyik kameráról vagy klipről a másikra történő váltást átmenetnek nevezzük. A vMix vezérlőfelület három elérhető átmenet-típussal rendelkezik, amelyek megfelelnek a vMixben található átmenet gomboknak.

1. Két bemenet közötti kemény átmenethez nyomja meg a "Take" gombot.
2. Stilizált átmenet, például törlés, fade vagy zoom használatához a vMix felület tetején találhatóak testreszabható átmenetek. Az "Auto 1" és az "Auto 2" megfelel a Cut alatti első két átmenetnek. Amikor ezeket az átmenet típusokat megváltoztatja a vMix ablakban, az átmenet a gombok esetében is megváltozik.
3. Az "FTB" gomb megnyomásával az élő kimenet fekete képernyőre fakad. (Fade To Black)

Vezérlőfelület adatai
Billentyűk		Professzionális kulcskapcsolók. Színes háttérvilágítású, piros, zöld és sárga LED-ekkel.
Tápellátás / kommunikáció		USB tápellátás a mellékelt USB kábelen keresztül
Bemeneti kapcsolás		Tizenkét Program, Preview és Overlay gomb hagyományos keresztpontos elrendezésben a bemeneti vezérléshez
DSK		Négy Downstream Keyer gomb az Overlay aktiválásához
Átmenetek		Két átmenet gomb a konfigurált átmenetek vezérléséhez, beleértve a Cut, Fade, Zoom, Wipe, Slide, Fly, CrossZoom, FlyRotate, Cube és CubeZoom átmeneteket. Take gomb a gyors vágásokhoz.
T-Bar		Professzionális minőségű, sima mozgású T-bar a tiszta átmenetekhez
Funkciós billentyűk		Felhasználó által hozzárendelhető funkcióbillentyűk a gyorsbillentyűkkel történő automatizáláshoz
Méretek		Szélesség: 15,4" Magasság: 2.6" Mélység: 6.75"
Súly		10.6 font
