Feelworld L1 PLUS

Rendezői keverőpult több kamerás élő közvetítésekhez. A négy HDMI-bemenet akár 4K felbontást is támogat 60 képkocka/másodperc sebességgel; a váltás egy 2 hüvelykes érintőképernyőn történik, és a PTZ-kamerák is vezérelhetők vele. Alkalmas csúcstalálkozókra, kulturális rendezvényekre és sporteseményekre egyaránt.

Rendezői keverőpult négy kamerás élő közvetítéshez

4× HDMI, akár 4K 60p bemenettel, 2 hüvelykes érintőképernyő, T-bar és joystick

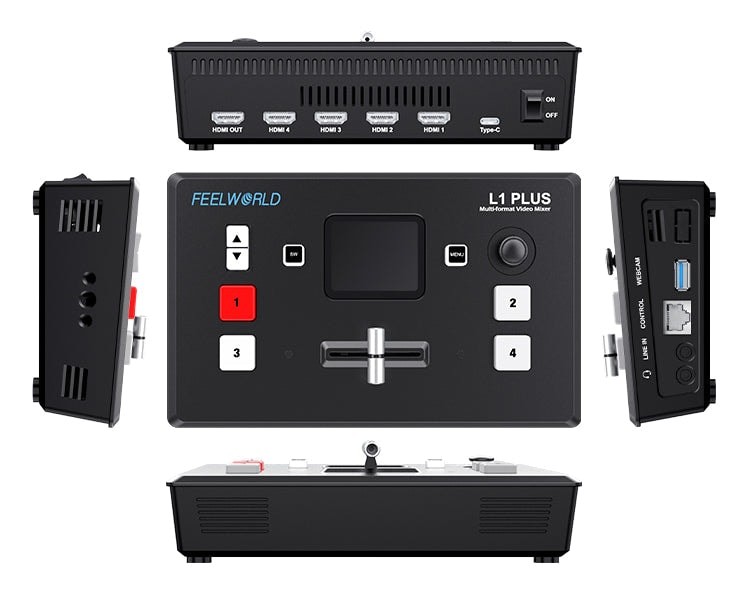

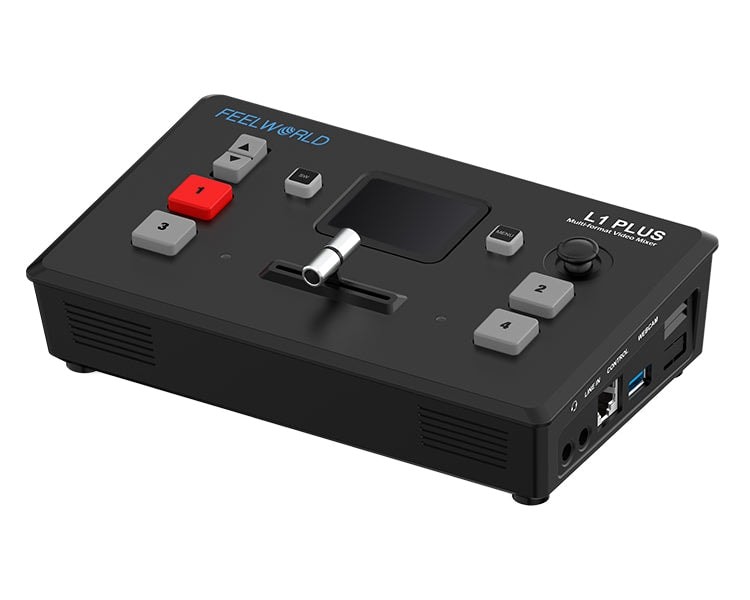

Az L1 PLUS nem monitor, hanem asztali rendezőpult: négy HDMI-bemenet, amelyekbe a kamerák, laptopok vagy tükörreflexes fényképezőgépek képei érkeznek, és egy kész műsor a kimeneten. A bemenetek akár 4K-s jelet is fogadnak 60 képkocka/másodperc sebességgel, és a keverőpult ezt önállóan konvertálja a műsor formátumára. A készülék súlya 468 gramm, méretei 194 × 110 × 48 milliméter, és 1/4"-es menettel állványra rögzíthető, így az egész közvetítést egyetlen személy is elvégezheti.

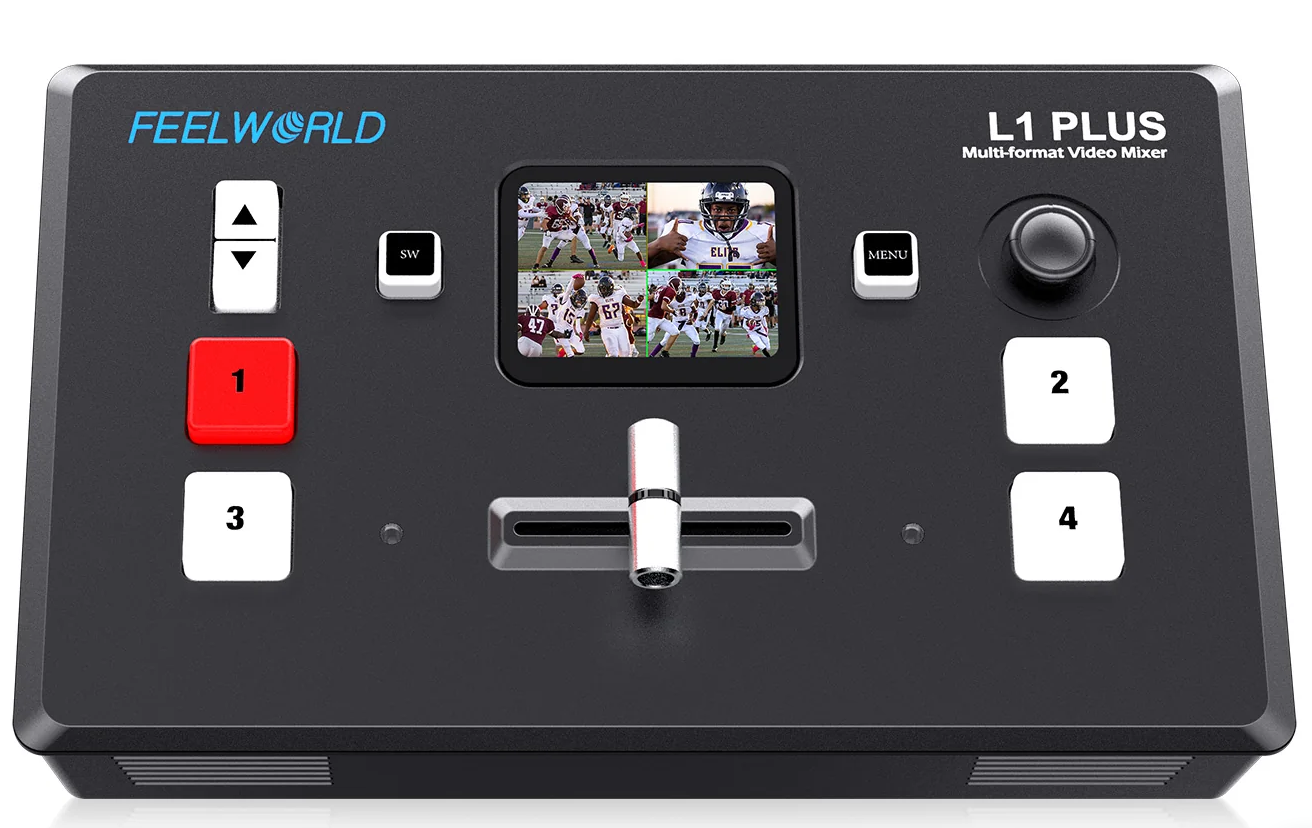

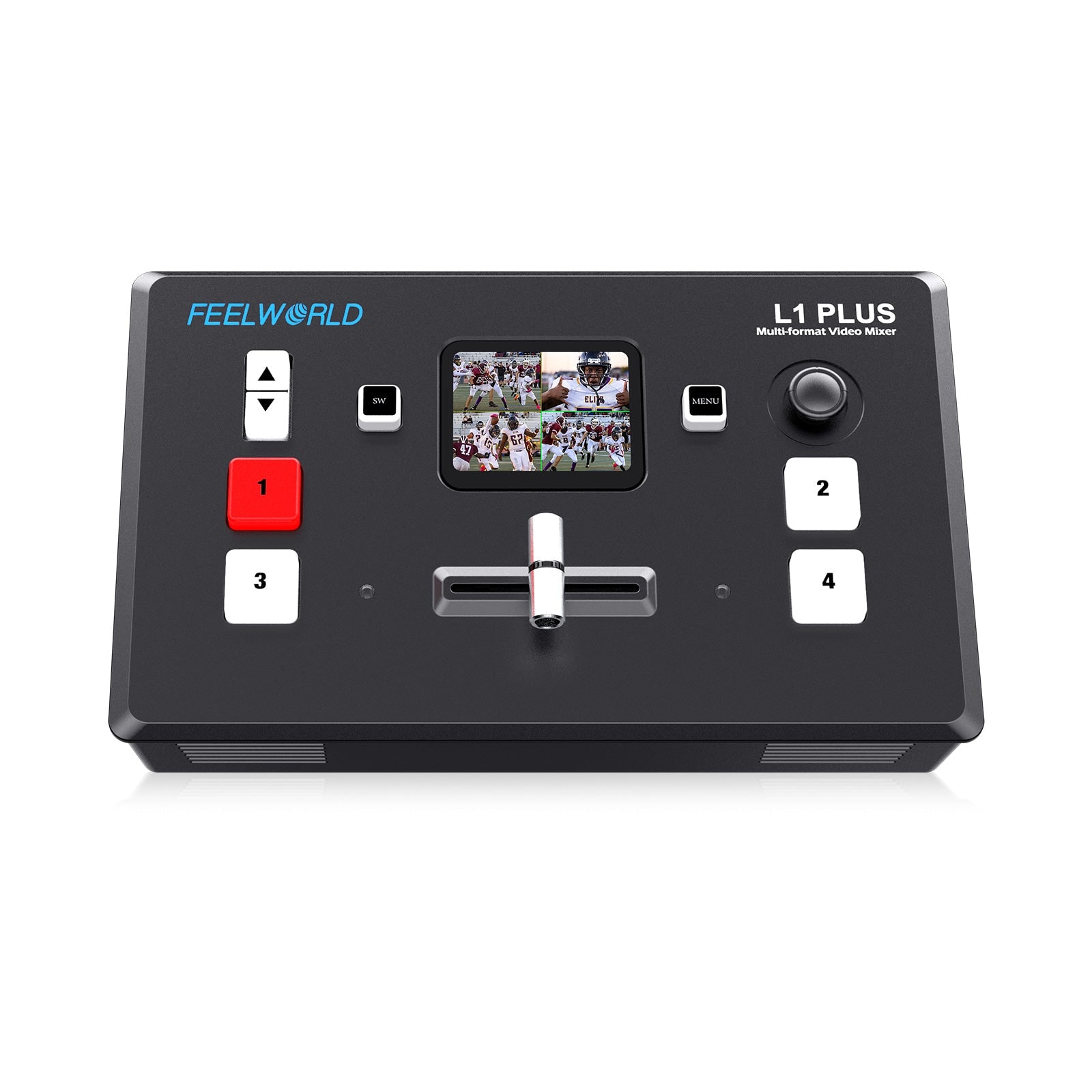

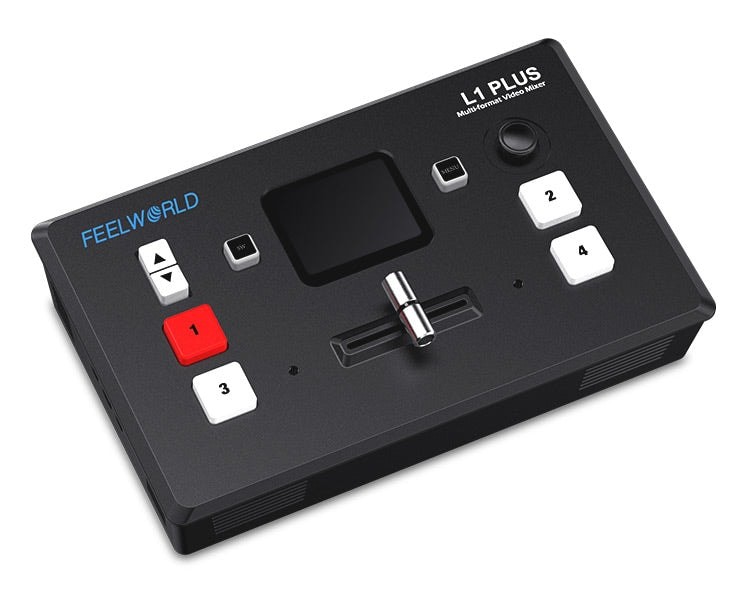

A váltás az 1–4-es gombokkal és a T-bar karral történik, a beállítások pedig a két hüvelykes érintőképernyőn végezhetők el. A gombok színével jelzik a bemenet állapotát: a piros azt jelenti, hogy a jel a műsor kimenetre kerül, a villogó zöld a készenléti bemenetet, a folyamatosan világító fehér a készenléti jelet, míg a kialudt gomb hiányzó vagy nem támogatott forrást jelez. A kijelző mellett található ötirányú joystick a PTZ-kamerákat, a beillesztett kép helyzetét és a logó méretét vezérli. A mellékelt USB-C adapterrel (PD 12 V / 1,5 A) táplálható, és 20 W-os fogyasztású.

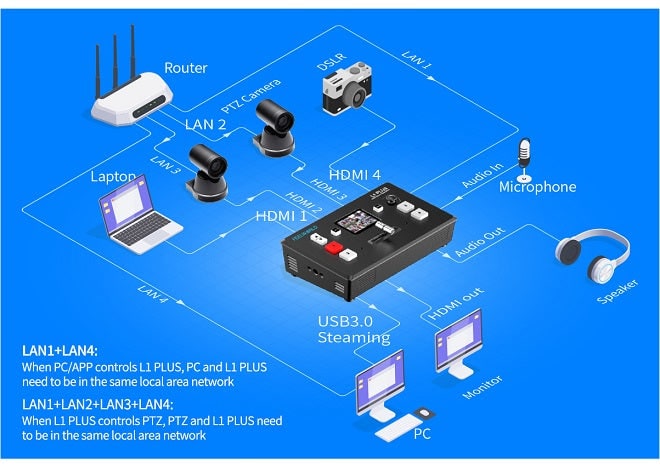

Mit lehet a keverőpulthoz csatlakoztatni

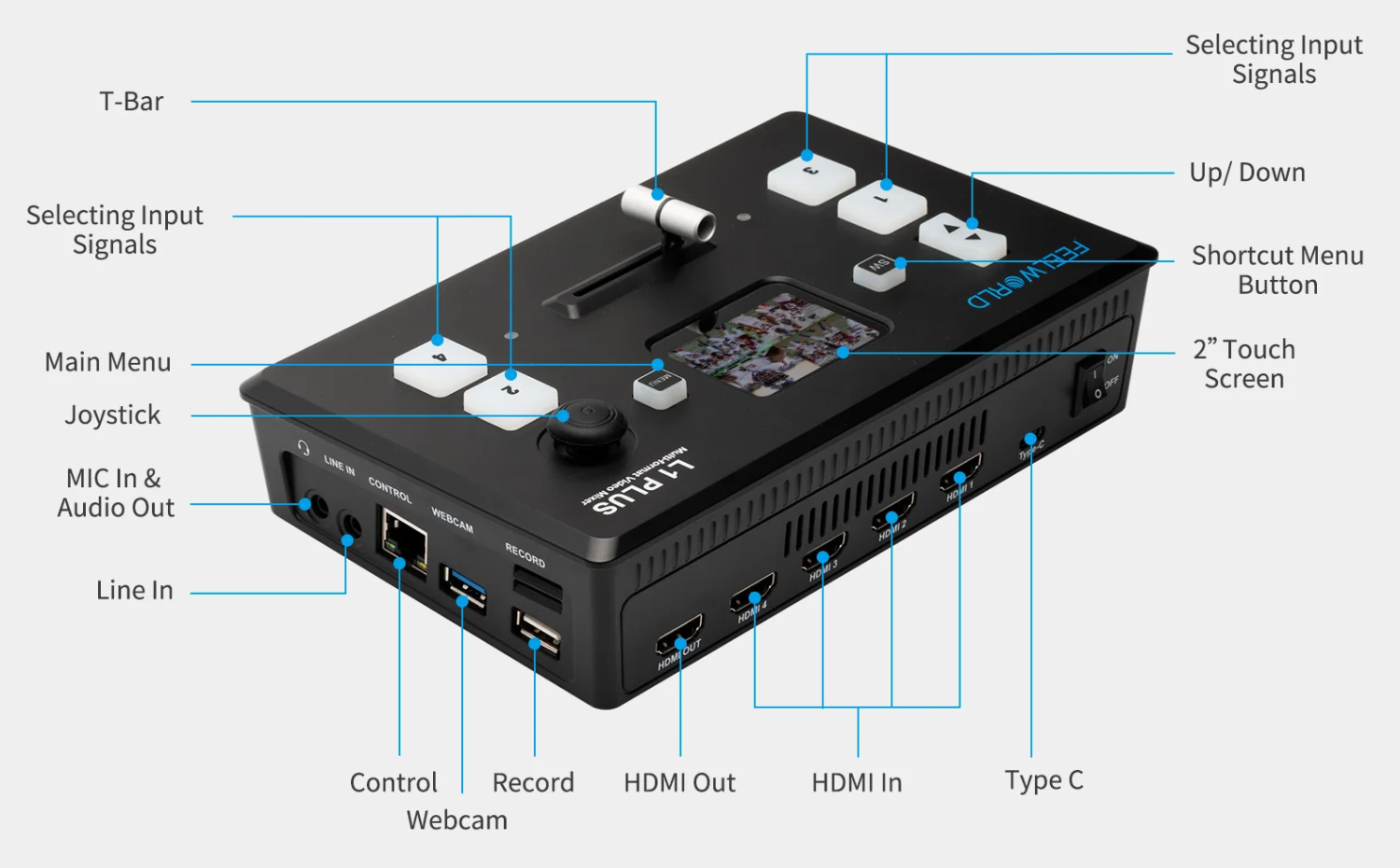

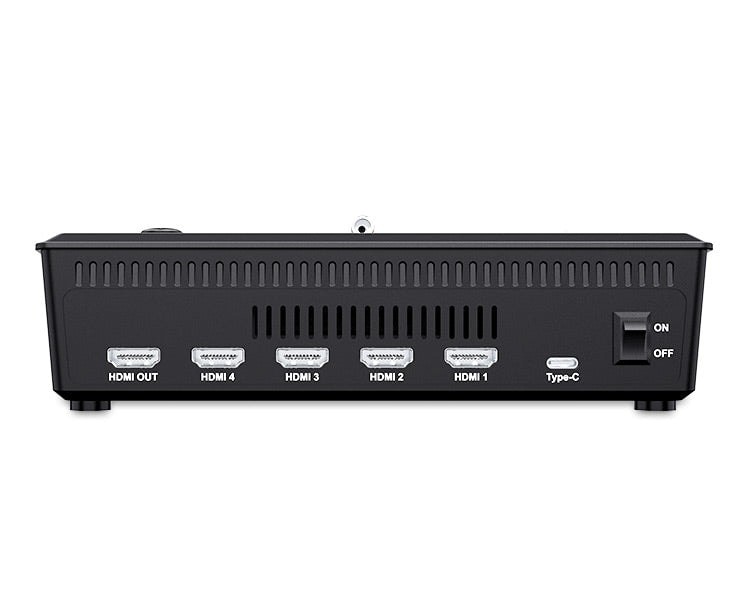

A bemenetekre bármilyen HDMI-kimenettel rendelkező eszköz csatlakoztatható – kamerák, tükörreflexes fényképezőgépek, akár prezentációt futtató laptopok is. Az HDMI-kimenet az előnézeti monitorra vezet, az USB-A 3.0 port a számítógéphez csatlakozik webkamera-forrásként, a második USB-A 2.0 port pedig a felvételhez használt merevlemezhez. Az RJ45-csatlakozó a vezérlésre szolgál: ezen keresztül vagy a PTZ-kamerákat VISCA protokollon keresztül lehet irányítani, vagy a számítógépről és a telefonról magát a keverőpultot lehet vezérelni. Ehhez a kameráknak, a számítógépnek és az L1 PLUS-nak ugyanabban a helyi hálózatban kell lenniük.

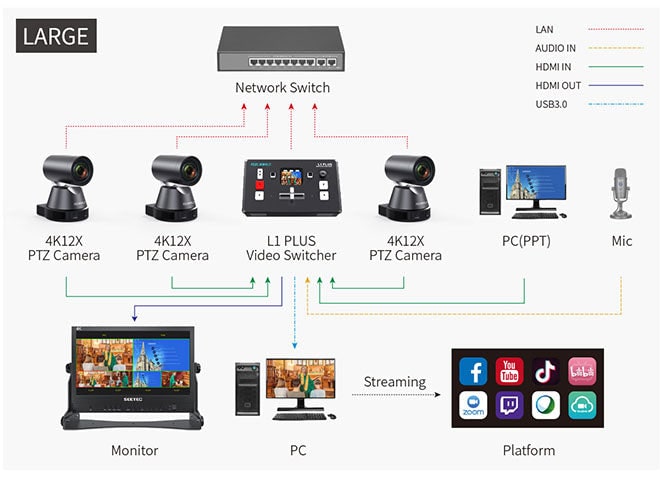

Közepes és nagy léptékű közvetítések

Két–négy kamera, valamint egy prezentációt futtató számítógép

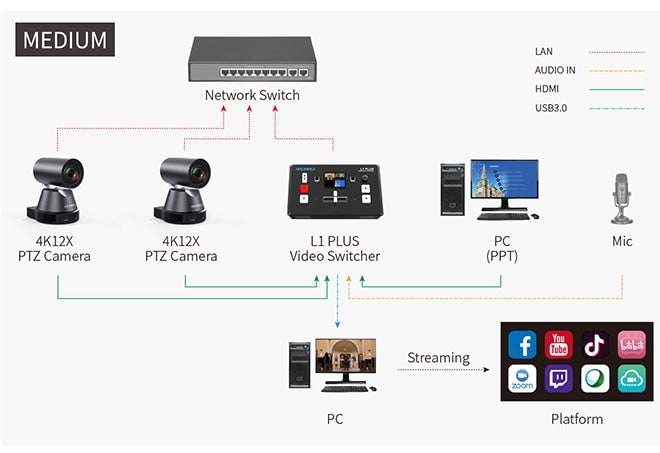

Egy közepes méretű rendezvényhez elegendő két vagy három kamera – az egyik a részletekhez, a másik a teljes képhez – és egy számítógép, amelyről a prezentációt lejátszák. Nagy közvetítés esetén három vagy négy kamerát kapcsolnak be, és hozzáadnak egy PTZ-vezérlőt. Az összes kép gombokkal és T-bar segítségével váltható, a kész műsor USB 3.0-n keresztül kerül a számítógépre, onnan pedig a streaming szolgáltatásra; egyidejűleg az HDMI-kimeneten keresztül elküldhető egy nagy előnézeti monitorra a rendezőszobába.

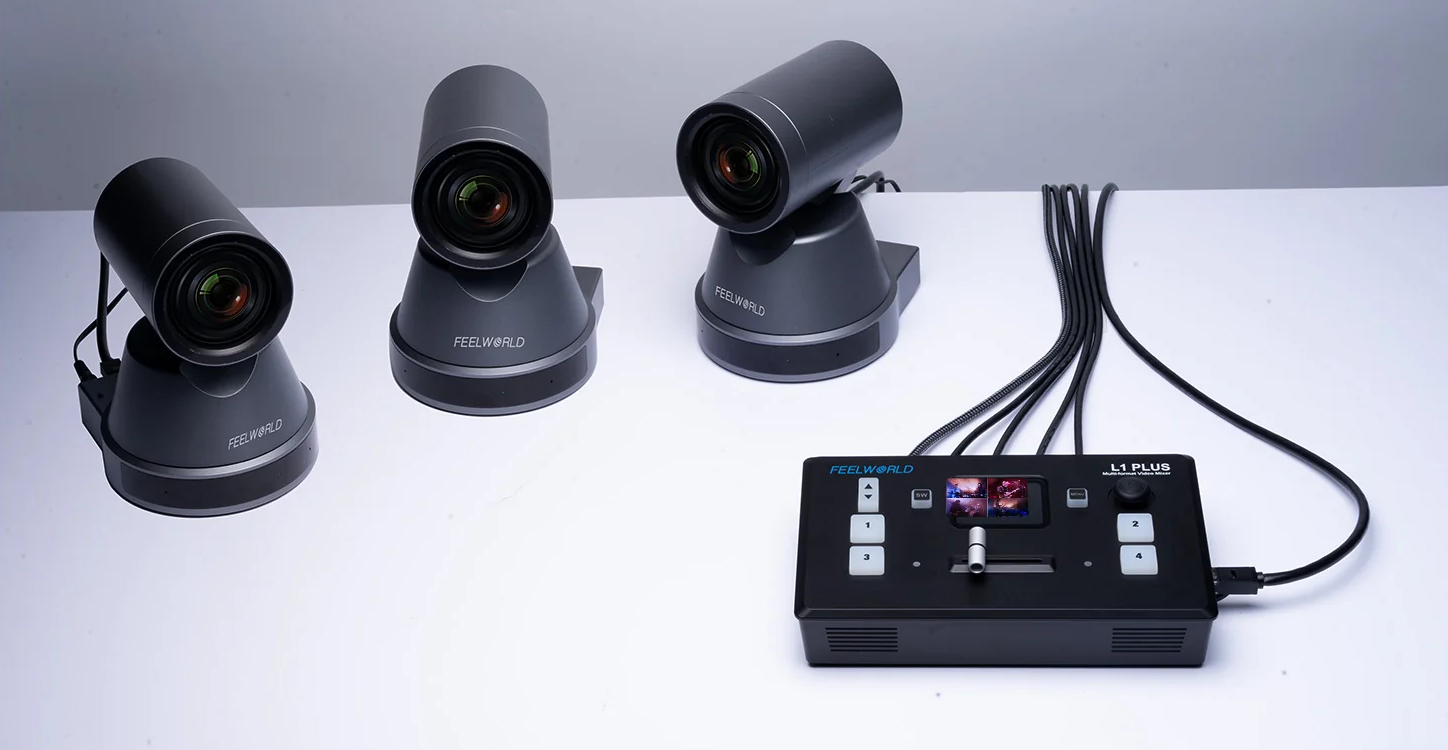

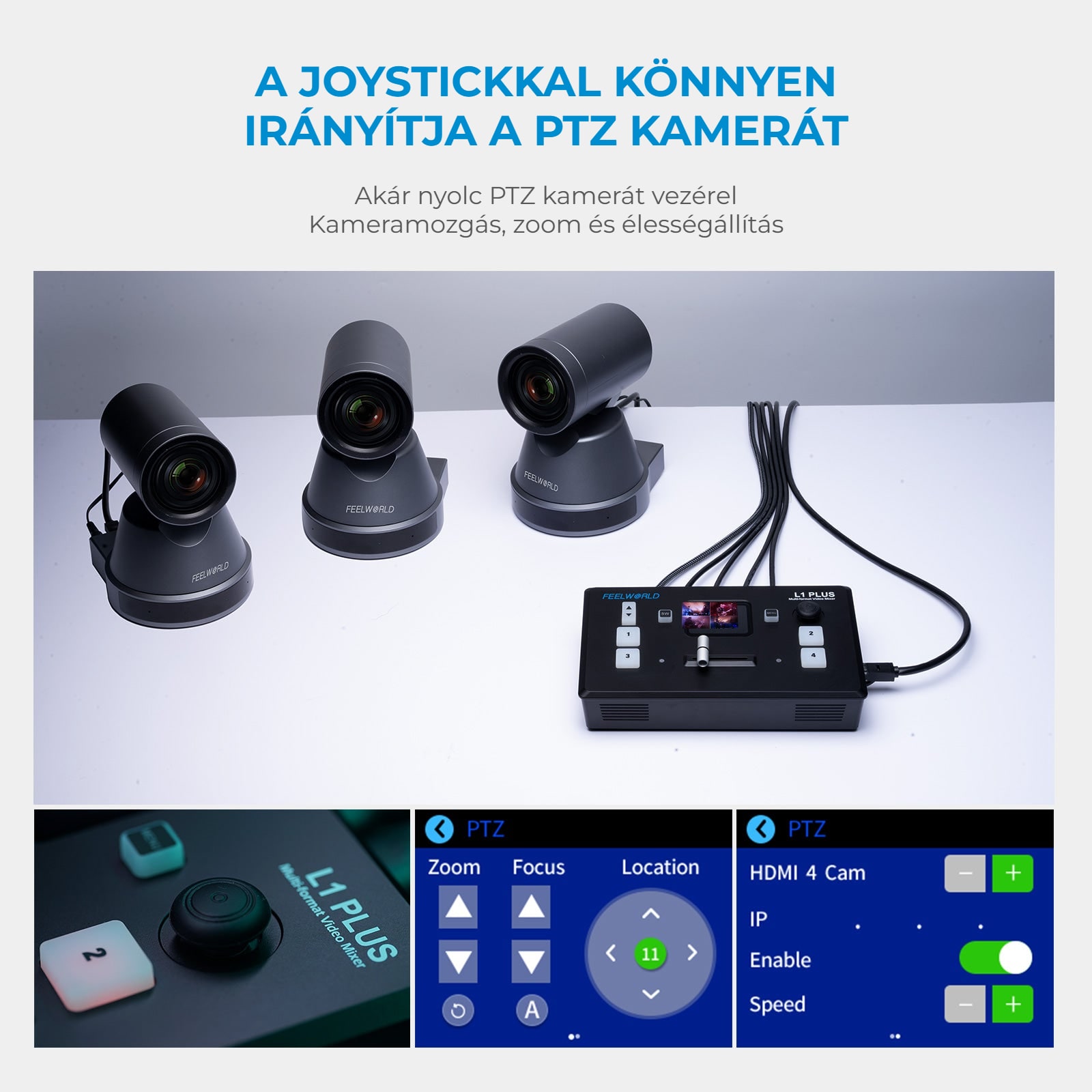

PTZ-kamerák közvetlenül a vezérlőpultról

Akár nyolc kamera, VISCA protokoll

A panelen található ötirányú joystick segítségével forgatható és dönthető a kamera, valamint állítható a zoom és az élesség. A kamerának támogatnia kell a VISCA protokollt, és ugyanazon a helyi hálózaton kell lennie. A keverőpult megjegyzi a pozíciót és a nagyítást, így a beállítás legközelebb egyetlen gombnyomással előhívható. A PoE-kapcsolón és a Feelworld Live alkalmazáson keresztül egyszerre akár nyolc PTZ-kamera is vezérelhető, amit minden távoli kamerakezelő nagyra fog értékelni. A kamera vezérlése közben az L1 PLUS-nak a Control menüben kell maradnia, ellenkező esetben a kamera nem reagál.

Chroma key és beillesztett logó

A chroma key funkció zöld és kék háttérrel egyaránt működik, és saját él- és színszűrő-beállításokkal rendelkezik, így a háttér előtt álló személy körül nem jelenik meg zöld szegély. Ezen felül logó is beilleszthető a képbe, amelynek méretét és helyzetét a joystick segítségével lehet beállítani – így egy átlagos szobából virtuális stúdió alakítható ki, és a műsor továbbítás után is megőrzi a márkajelzését.

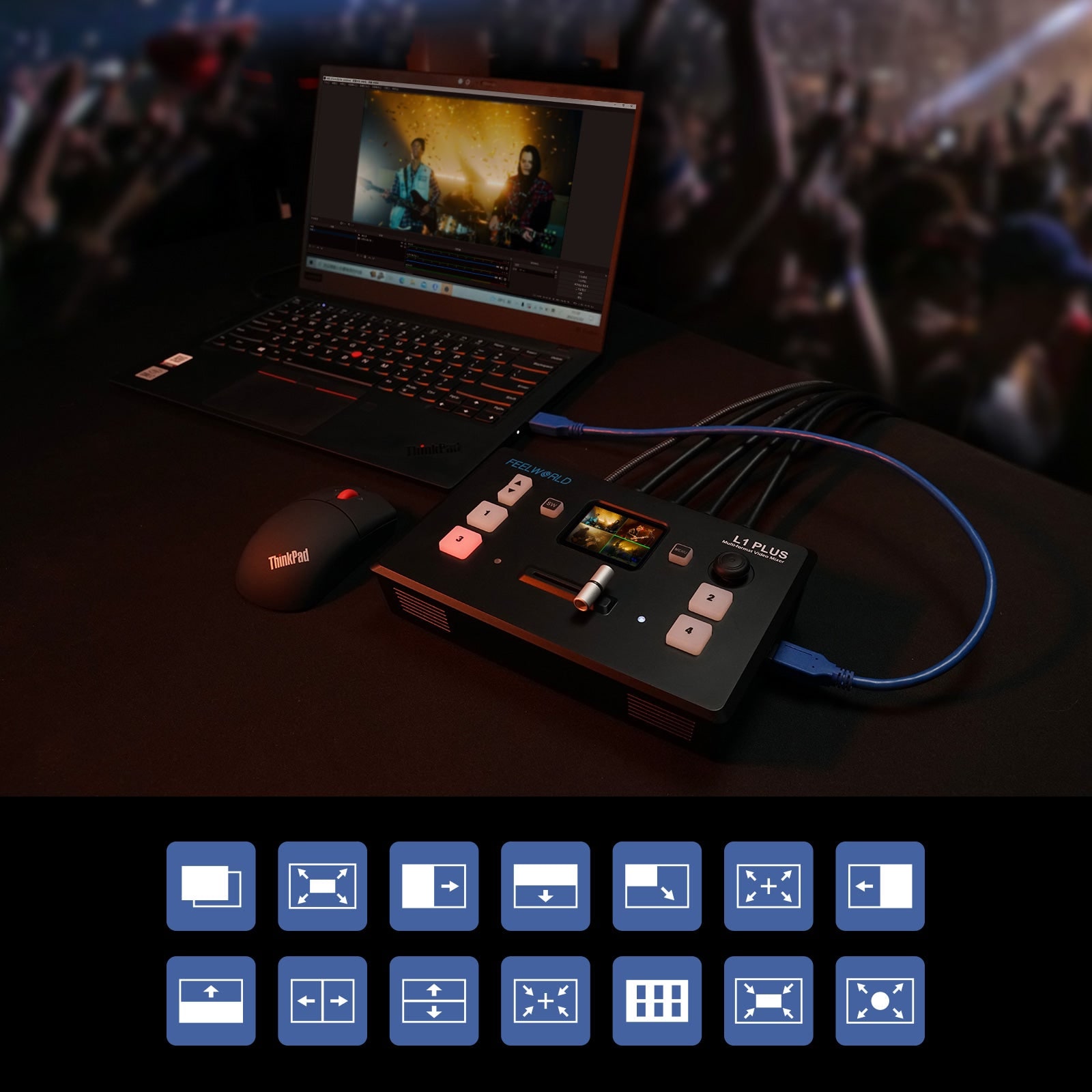

Tizennégy átmenet és kép a képben

A keverőpult tizennégy, sugárzási minőségű átmeneti effektust kínál, az átmenet hossza pedig nullától tíz másodpercig állítható be; a váltás gombbal vagy manuálisan a T-bar segítségével történik. A kép a képben funkció egyszerre két bemenetet jelenít meg – a műsorba a négy HDMI-bemenet bármelyike beilleszthető nyolcféle elrendezésben, a joystick segítségével pedig a beillesztett ablak mérete és elhelyezkedése is megváltoztatható. A joystick közepének megnyomásával az A és B réteg között lehet váltani.

Nyolc elmentett jelenet

A teljes beállítás mentésre kerül, nem csak a forrás

A memóriába legfeljebb nyolc jelenet menthető el, és mindegyikben megmarad minden, ami éppen be van állítva: a kép a képben elrendezés, a chroma key beállítások és a PTZ kamerák előre beállított értékei. Ezeket az SW gyorsbillentyűvel és a megfelelő jelenetgomb megnyomásával lehet előhívni, így a közvetítés során kihagyható a menüben való teljes navigáció. A jelenetek közötti váltás beállítható manuálisan vagy automatikusan, egyéni késleltetési idővel.

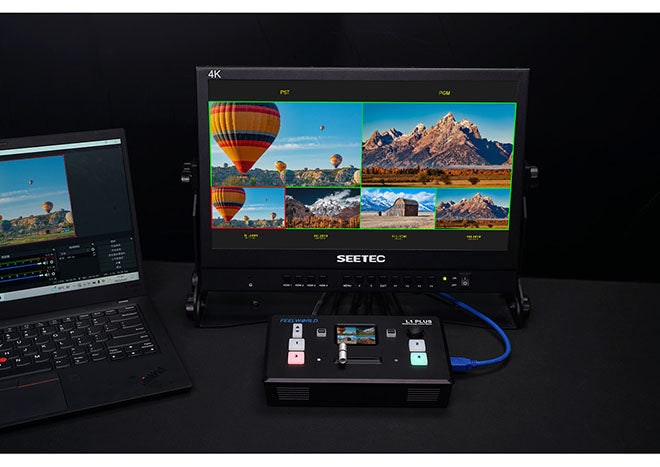

Előnézet nagy monitoron

A HDMI-kimenet a multiview-t továbbítja egy külső monitorra: mind a négy kamera, a hangjelzők, az előnézet és a kész műsor egy képernyőn. A kimeneti felbontás beállítható, és akár 1080p-ig is elérhető 60 képkocka/másodperc sebességgel. A váltás valós időben történik, így a nagy kijelzőn pontosan azt látja, ami kimenetként megjelenik.

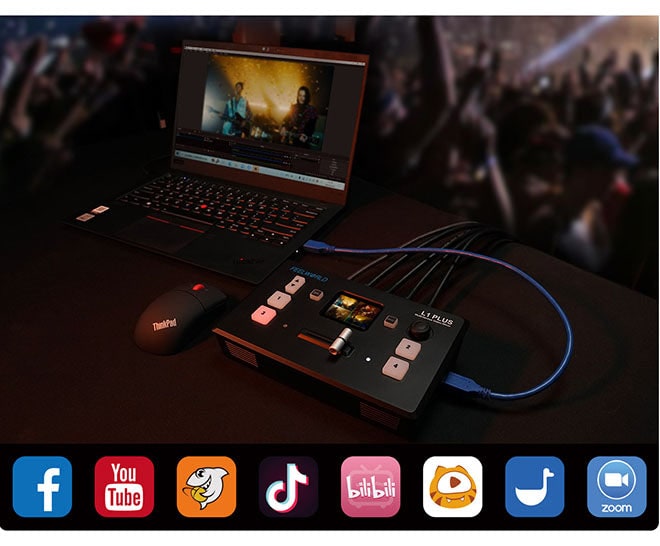

Streamelés USB 3.0-n keresztül és felvétel merevlemezre

A számítógépen a keverőpult webkameraként jelenik meg

Az USB 3.0-port a számítógép számára egy hagyományos webkameraként jelenik meg, így működik az OBS-szel, a Skype-pal, a ZOOM-mal és más videokonferencia-szoftverekkel is — ezeken keresztül pedig közvetíthetünk a YouTube-ra, a Facebookra, a TikTokra vagy bárhová máshová. Nincs szükség illesztőprogram telepítésére, és a váltás valós időben történik.

A második USB-A (USB 2.0) porton keresztül a program közvetlenül USB-meghajtóra vagy SSD-re rögzít, így a felvétel számítógép nélkül is elkészül. A meghajtót exFAT formátumra kell formázni (32 GB-ig elegendő a FAT32), az SSD akár 2 TB-ig, az USB-meghajtó pedig 64 GB-ig támogatott. A felvétel 1080p felbontásban történik MP4 fájlokba, sztereó hanggal, és a felvétel automatikusan két gigabájtos részekre oszlik, ami nagyjából egy órányi anyagot jelent fájlonként.

Hang

Beépített és külső hang, keveréssel és késleltetéssel

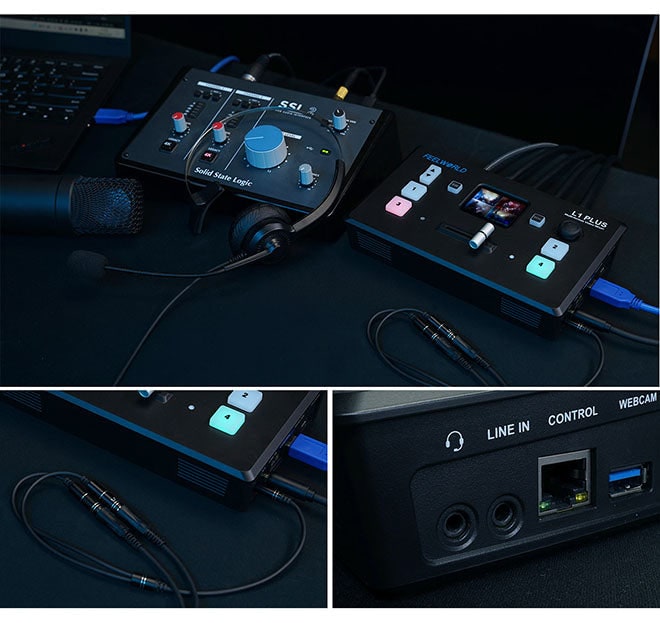

A mellékelt elágazó kábellel a passzív mikrofont a 3,5 mm-es csatlakozóhoz, a másik ágat pedig a visszahallgatáshoz szükséges fejhallgatóhoz kell csatlakoztatni. A LINE IN bemenet vezeték nélküli nyakkendőmikrofont vagy külső hangkeverőpult vonalbemenetét fogadja. A keverőpult összeadja az HDMI-jelben beépített hangot és az analóg bemenetekről érkező hangot egy kimenetre, és késleltetheti azt, hogy szinkronban legyen a képpel.

Vezérlés számítógépről és mobiltelefonról

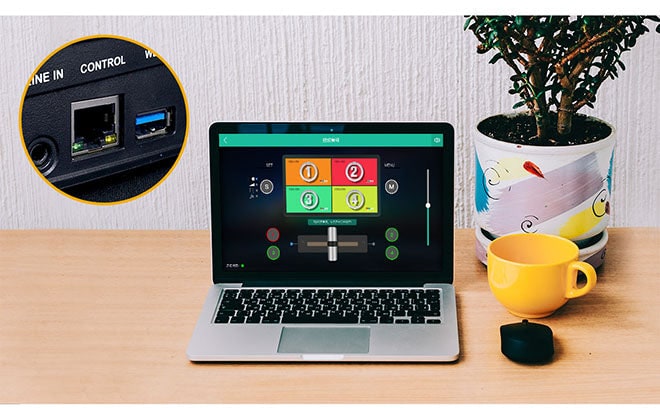

Miután a LAN-portot csatlakoztattuk a számítógéphez, az L1 PLUS a Feelworld Live alkalmazással vezérelhető. Ez az alkalmazás lemásolja a készülék kezelőpaneljét, így ugyanúgy lehet vele dolgozni, mint a hardverrel, és néhány további funkcióval is rendelkezik. A telefon Wi-Fi-n keresztül csatlakozik, és távolról vezérli a keverőpultot, így a rendezőnek nem kell a színpad mellett állnia.

A gyártó a Windows, macOS és Android rendszerekre szánt alkalmazást a termékoldalról tölthető le, az iOS-verzió pedig az App Store-ban található FeelworldLive néven.
